Sottostrato Butile progettato in maniera esclusiva per l'utilizzo negli impianti di travaso di liquidi qlimentari, acqua, produzione della birra cruda e pastorizzata, sidro, vino, siero,succhi di frutta, liquidi per uso alimentare in genere ad alta gradazione alcoolica (fino al 96%). Idoneo per il travaso delle cisterne, autobotti e impianti di lavorazione e riempimento contenitori.


Esente da plastificanti e Ftalati
Eccezionale flessibilità  e maneggevolezza, leggero, copertura antimacchia anche in versione antischiacciamento.

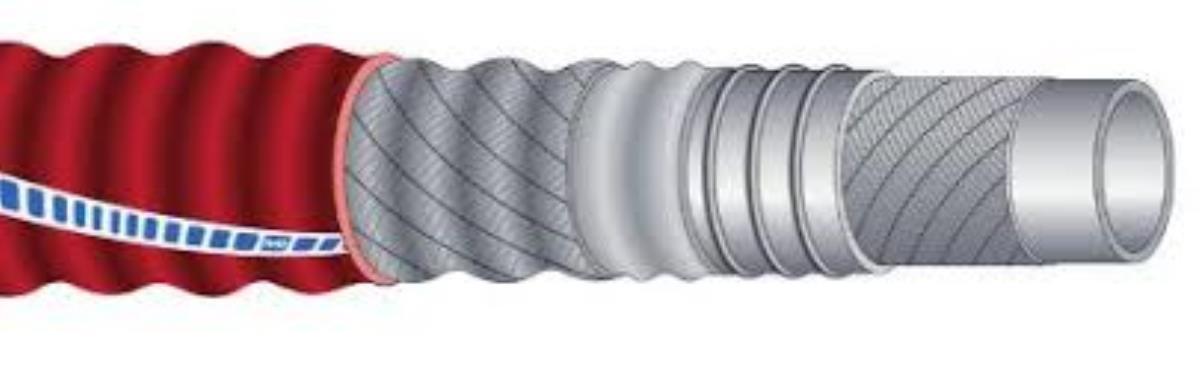

Sottostrato:
Gomma bianca inodore e insapore in BUTILE BIIR (cod.90FDA) speculare liscia (senza saldature) per non favorire la propagazione batterica, resistente alla pulizia con detergenti ed alla sterilizzazione punte di 130° per 30 minuti massimo.

Armatura:
inserzioni tessili sintetiche resistenti al calore e con spirale di acciaio incorporata

Copertura:
Gomma EPDM antimacchia di colore ROSSO semi ondulata impronta tela, antimacchia, resistente all'ozono ed agli agenti atmosferici, superfice impressione tela.

Temperatura d'esercizio -40° +120°C
Pressione di esercizio 10 bar - scoppio 30 bar (fattore di sicurezza 3)

Aspirazione massima a -0,5bar

Norme e approvazioni:
Sottostrato totalmente libero da plastificanti, ftalati e derivati animali riduce il rischio di proliferazione batterica ed il pericolodi contaminanzione del prodotto convogliato.
Conforme al European Reglement 1935/2004
Norma 1907/2006/CE (REACH)

Conforme alle direttive della legislazione americana FDA 21 CFR 177.2600


I tubi sono raccordabili a richiesta con raccordi tipo:
CLAMP – DIN – GAROLLA - FLANGE inox girevoli con cartella inox - Raccordi Vulcanizzati


Fissaggio raccordi tramite: fascette normali o pesanti, ghiere pressate inox, nastro band-it,
GANASCE SPANNLOC (colorati bianco-blu-rosso-nero)










Codice

Dimensioni
VERSIONE LISCIA
mm
Raggio
di curvatura
mm
Peso
teorico
Kg/m
05MULTIFOODB025 25x37 70 0,81
05MULTIFOODB032 32x42 75 1,00
05MULTIFOODB038 38x48 80 1,15
05MULTIFOODV040 40x50 80 1,20
05MULTIFOODV051 51x64 100 1,63
05MULTIFOODV060 60x73 120 1,83
05MULTIFOODV063 63,5x76,5 130 1,99
05MULTIFOODV070 70x85 140 2,36
05MULTIFOODV076 76x91 150 2,55
05MULTIFOODV080 80x95 160 2,67



Altri diametri e forme a richiesta. Possibilità di manicotti alle estremità per pezzatura d'impiego e raccordatura flange e raccordi vari.
