Tubo multiuso in gomma IIR bianca idoneo per la mandata e l'aspirazione di diversi liquidi utilizzati nell'alimentazione umana quali: acqua potabile, latte e derivati, yogurt, sostanze grasse alimentari vegetali e animali, vini, mosti, succhi di frutta, birra, sidro, aceto, alcool fino al 96%. Progettato per il travaso di cisterne e impianti di lavorazione, riempimento di liquidi alimentari.

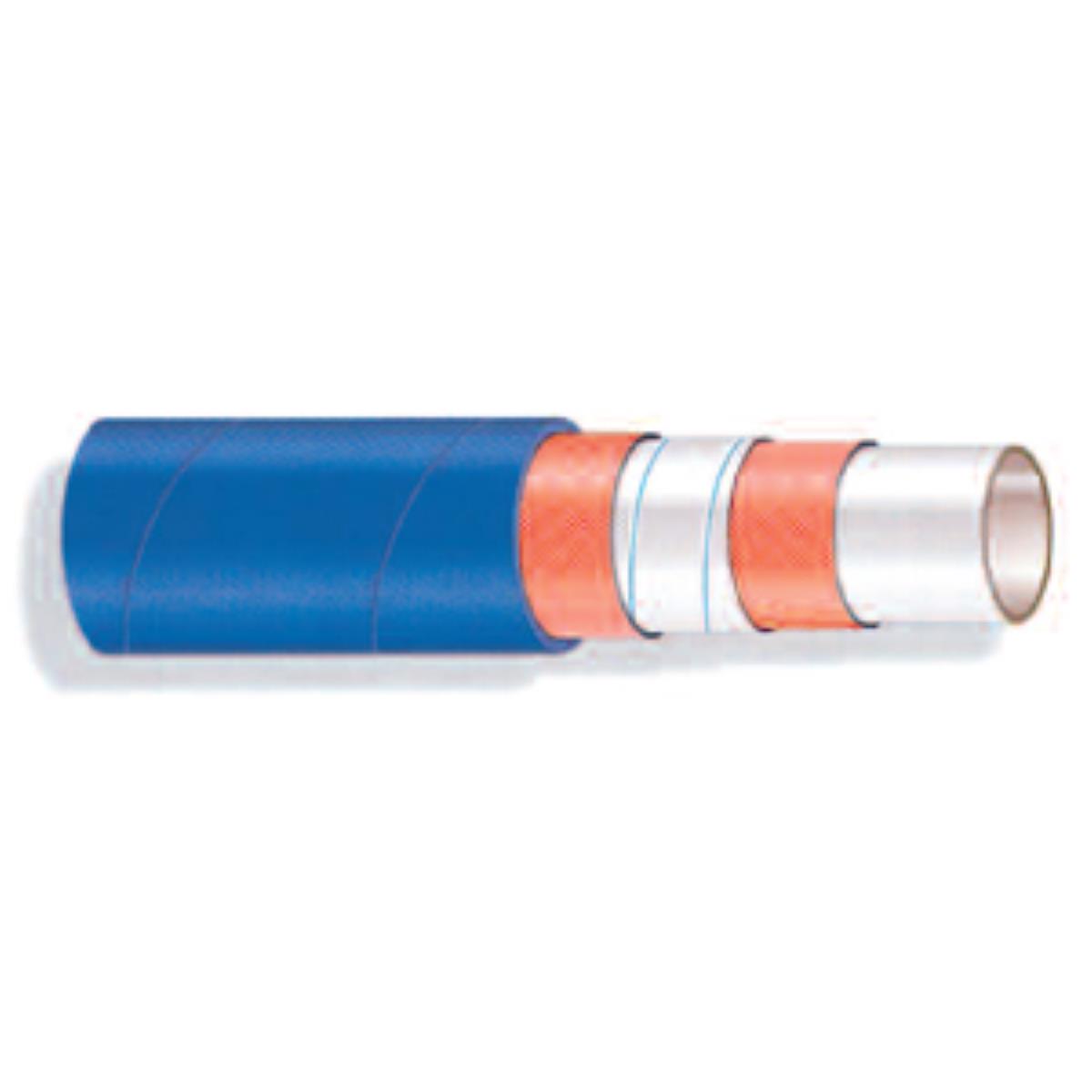

Sottostrato:
in gomma bianca inodore e insapore in BUTILE bianco liscio senza saldature per non favorire la propagazione batterica, resistente alla pulizia con detergenti ed alla sterilizzazione idonea a mantenere il sapore e il profumo del fluido convogliato.
Struttura di rinforzo:
 filo sintetico intrecciato e con spirale di acciaio annegata nella parete.
Copertura:
di colore BLU impronta tela, resistente all'ozono ed agli agenti atmosferici.
Superfice liscia impronta tela

  • Temperatura d'esercizio -20 +120°C sterilizzazione con vapore fino a 130°C massimo per trenta minuti.
  • Pressione di esercizio 10 bar - scoppio 30 bar.
  • Aspirazione massima a 0,9 bar.

Norme e approvazioni secondo:
Direttive della legislazione americana FDA 21 CFR 177.2600
Direttine della legislazione tedesca BfR Empfelung XXI Categoria 2
Direttive 3-A Sanitary Standards 18-03
Direttive D.M. 21.03.1973 e successive modifiche

ESENTE DALLA PRESENZA DI FTALATI.

Raccordabile con raccordi CLAMP – DIN – GAROLLA - FLANGE inox.
Fissaggio raccordi con fascette, ghiere pressate, nastro band-it
oppure assemblato con raccordi vulcanizzati.

Venduto in rotoli da 40 metri o raccordato in pezzatura di impiego raccordato.


Codice
Diametri
Øi x Øe
mm
Raggio di
curvatura
mm
Aspirazione
bar
Peso
Kg/m
05GCITER019 19x31 40 0,9 0,63
05GCITER025 25x37 55 0,9 0,77
05GCITER032 32x44 70 0,9 0,92
05GCITER035 35x47 75 0,9 1,01
05GCITER038 38x52 80 0,9 1,32
05GCITER040 40x54 85 0,9 1,38
05GCITER051 51x65 110 0,9 1,84
05GCITER060 60x76 130 0,8 2,41
05GCITER063 63x79 140 0,8 2,51
05GCITER076 76x92 170 0,8 2,85
05GCITER080 80x96 180 0,7 3,00
05GCITER102 102x122 220 0,7 4,82
