ARMORVIN HNA PLUS codice 913940
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili prodotti alimentari
Scarica scheda in formato pdf

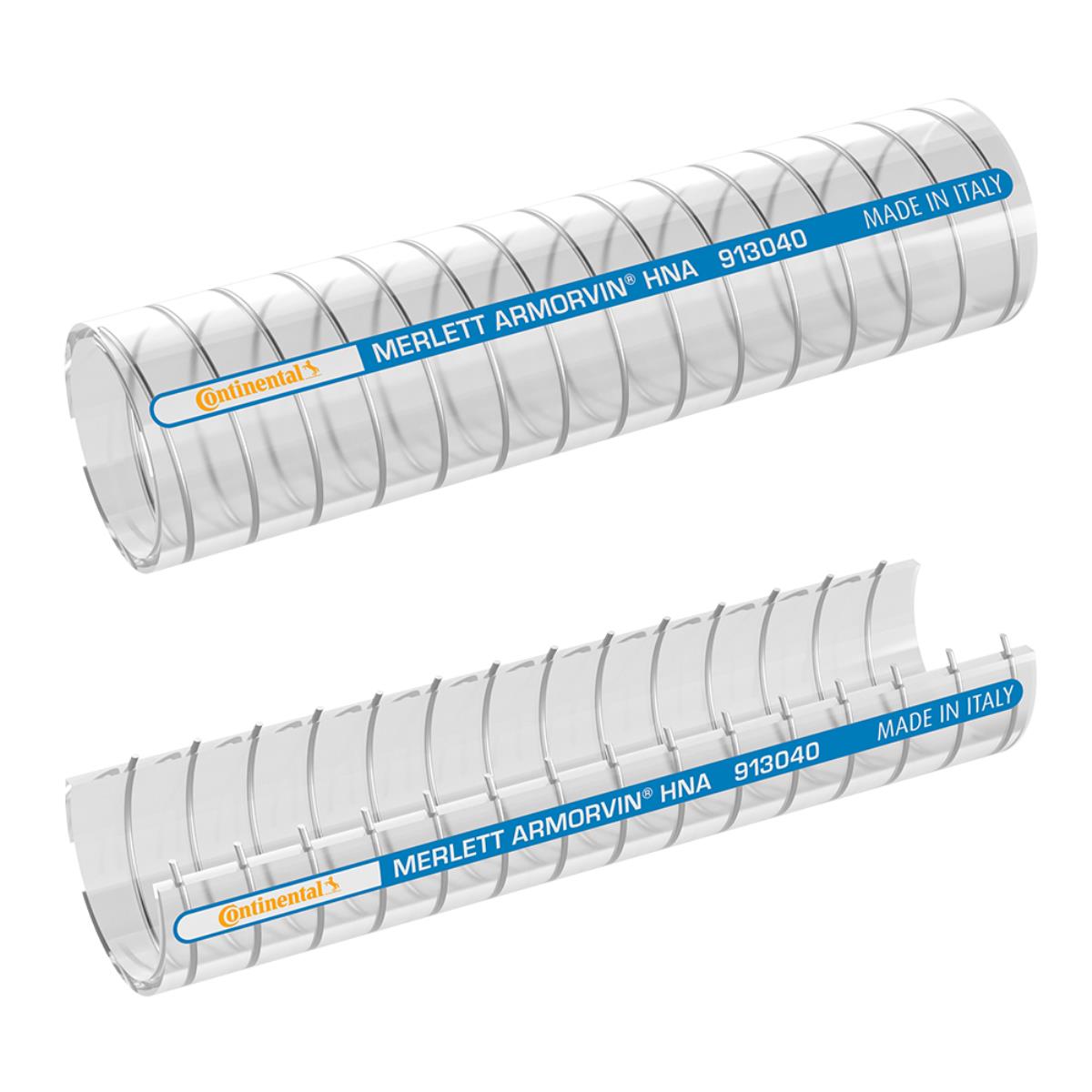

Tubo in PVC plastificato con spirale in acciaio zincato incorporata,
per aspirazione e mandata di liquidi alimentari e alcool fino al 20%.
Idoneo al contatto con alimentisecondo il regolamento EU 10/2011
e successivi aggiornamenti,con simulanti A,B,C, e D1.
Tubo trasparente con minimo raggio di curvatura ed elevata resistenza
alla depressione.
Ideale per il passaggio di liquidi alimentari, sia acidi che alcoolici fino alla
concentrazione del 50% e i prodotti lattiero-caseari per i quali sono previsti i
simulanti A, B, C, D1. Passaggio acqua potabile, alimenti in genere,
nei macchinari con apllicazioni a vuoto, aspirazione granulati, dosatori
nell'industria alimentare, nautica.
per aspirazione e mandata di liquidi alimentari e alcool fino al 20%.
Idoneo al contatto con alimentisecondo il regolamento EU 10/2011
e successivi aggiornamenti,con simulanti A,B,C, e D1.
Tubo trasparente con minimo raggio di curvatura ed elevata resistenza
alla depressione.
Ideale per il passaggio di liquidi alimentari, sia acidi che alcoolici fino alla
concentrazione del 50% e i prodotti lattiero-caseari per i quali sono previsti i
simulanti A, B, C, D1. Passaggio acqua potabile, alimenti in genere,
nei macchinari con apllicazioni a vuoto, aspirazione granulati, dosatori
nell'industria alimentare, nautica.
| Diametro interno | Diametro esterno |
sottovuoto a 23 °C |
Pressione esercizio a 23°C |
Pressione scoppio a 23°C |
raggio di curvatura |
spessore totale | passo spirale | peso | lunghezza rotolo |
| mm | mm | m / h2O | bar | bar | mm | mm | mm | g/m | m |
| 10 | 16 | 8.5 | 7,0 | 21,0 | 20 | 3,0 | 6.5 | 155 | 60 |
| 12 | 18 | 8.5 | 7,0 | 21,0 | 25 | 3,0 | 7 | 180 | 60 |
| 14 | 20 | 8.5 | 6,0 | 18,0 | 30 | 3,0 | 7.5 | 200 | 60 |
| 16 | 22 | 8.5 | 6,0 | 18,0 | 35 | 3,0 | 7.5 | 225 | 60 |
| 18 | 24.5 | 8.5 | 6,0 | 18,0 | 40 | 3.25 | 8 | 280 | 60 |
| 19 | 26 | 8.5 | 5,0 | 15,0 | 45 | 3.5 | 8 | 310 | 60 |
| 20 | 27 | 8.5 | 5,0 | 15,0 | 50 | 3.5 | 8 | 340 | 60 |
| 22 | 29 | 8.5 | 5,0 | 15,0 | 55 | 3.5 | 8.5 | 360 | 60 |
| 25 | 33 | 8.5 | 5,0 | 15,0 | 60 | 4,0 | 13.5 | 510 | 60 |
| 30 | 39 | 8.5 | 4,5 | 13.5 | 70 | 4.5 | 13.5 | 600 | 60 |
| 32 | 41 | 8.5 | 4,5 | 13.5 | 75 | 4.5 | 13.5 | 650 | 60 |
| 35 | 44 | 8.5 | 4,0 | 12,0 | 80 | 4.5 | 14.5 | 730 | 60 |
| 38 | 47 | 8.5 | 4,0 | 12,0 | 90 | 4.5 | 15 | 800 | 30 |
| 40 | 49.5 | 8.5 | 3,0 | 9,0 | 95 | 4.75 | 15 | 870 | 30 |
| 45 | 55 | 8,0 | 3,0 | 9,0 | 110 | 5,0 | 15 | 1100 | 30 |
| 50 | 60 | 8,0 | 3,0 | 9,0 | 125 | 5,0 | 16 | 1200 | 30 |
| 55 | 66 | 8,0 | 3,0 | 9,0 | 130 | 5.5 | 16.5 | 1380 | 30 |
| 60 | 72 | 8,0 | 2,5 | 7.5 | 140 | 6,0 | 20 | 1800 | 30 |
| 63 | 75 | 8,0 | 2,5 | 7.5 | 150 | 6,0 | 20 | 1880 | 30 |
| 70 | 83 | 8,0 | 2,0 | 6,0 | 170 | 6.5 | 20 | 2200 | 30 |
| 75 | 89 | 7,0 | 2,0 | 6,0 | 200 | 7,0 | 20 | 2500 | 30 |
| 80 | 94 | 7,0 | 2,0 | 6,0 | 220 | 7,0 | 20 | 2700 | 30 |
| 90 | 104 | 7,0 | 2,0 | 6,0 | 260 | 7,0 | 20 | 2900 | 30 |
| 100 | 114 | 7,0 | 2,0 | 6,0 | 300 | 7,0 | 19 | 3250 | 30 |
