Tubo flessibile piatto per scarico carburante e olio in TPU estruso estremamente robusto

  • Appositamente progettato per il trasporto pesante di carburante e olio in ambienti marini e offshore
  • Completamente antistatico: 2 fili di messa a terra totalmente incapsulati all'interno delle cinghie nere esterne per evitare l'accumulo di elettricità statica
  • Peso ridotto e flessibilità per distribuzione e recupero rapidi
  • Opzioni di colore blu e nero completamente approvate per acqua potabile - Certificato NSF/ANSI/CAN Standard 61

Colore:


La copertura arancione ad alta visibilità è lo standard. Le opzioni blu (versione certificata NSF), nero (versione certificata NSF) e verde NATO sono disponibili su richiesta e quantità di ordine minimo.

Prestazioni elettriche:

Il tubo OFFSHORE FLAT contiene 2 fili elettrici incorporati all'interno del tubo per evitare l'accumulo di elettricità statica. Ogni filo statico ha una sezione trasversale di 0,5 mm2 ed è completamente incapsulato all'interno di una fascetta nera lungo il tubo. Questa costruzione rende il tubo altamente conduttivo e tuttavia flessibile, con una resistenza elettrica molto inferiore a quella di 4,9 ohm/m indicata nello standard MIL-PRF-370K/2017. *
* Il tubo da 1 1/4” ha solo 1 filo elettrico.

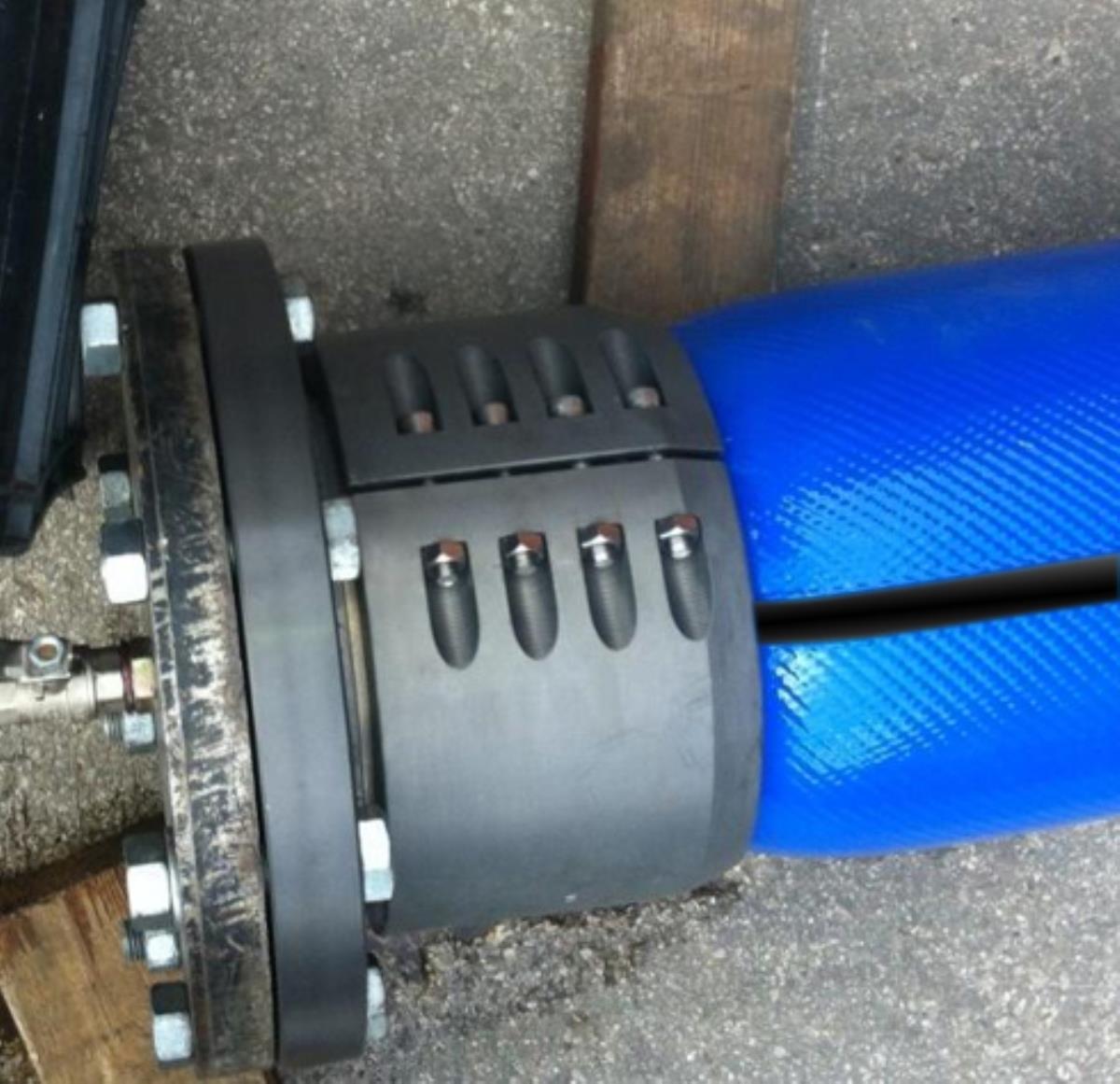

Attacchi:

Come richiesto dall'acquirente: giunti a ghiera crimpata, giunti segmentati, giunti conici, Camlock, Victaulic, Storz, ecc. Il tubo deve essere correttamente collegato a giunti conduttivi e adeguatamente messo a terra durante il trasferimento di carburanti per evitare l'accumulo di elettricità. Per fare ciò, i 2 fili elettrici intrecciati nel corpo del tubo devono essere collegati elettricamente ai raccordi.

Applicazioni:

Progettato e raccomandato per le operazioni di scarico di carburante e petrolio in raffinerie, bunkeraggio, industria offshore, impianti chimici e installazioni militari. Ideale per il trasferimento di acqua salmastra e di mare, il trasferimento di salamoia, lo scarico da nave a terra, il rifornimento da nave a nave, lo scarico/carico di carburante sfuso, il trasferimento da serbatoio a serbatoio, la fornitura di piattaforme offshore, l'acqua di perforazione, i fanghi di perforazione, il cemento, il polvere, bypass ad alta pressione e trasporto di acqua potabile (versioni approvate NSF).

Costruzione:

Realizzato con filato sintetico 100% ad alta tenacità intrecciato circolarmente, completamente protetto e bloccato da un poliuretano termoplastico tenace e altamente resistente estruso attraverso la trama, formando un'unica costruzione omogenea senza l'uso di colle o adesivi. Include 2 fili di messa a terra elettrica completamente incapsulati all'interno delle cinghie nere esterne lungo il tubo per aiutare a prevenire l'accumulo di elettricità statica. La costruzione del tubo non consente corrosione o incrostazioni, pur conferendo un'elevata resistenza all'abrasione e al taglio. Facile movimentazione, stoccaggio e trasporto, che consente una rapida installazione e recupero. Allungamento massimo del tubo flessibile del 2% e espansione massima del tubo flessibile del 15%.

Lunghezze:

Lunghezze standard 100m e 200m. Lunghezze maggiori possono essere disponibili su richiesta.

Resistenza all'abrasione:

Il tubo prolungherà la durata della vostra applicazione in condizioni estreme, dove l'abrasione è la preoccupazione principale. Il poliuretano termoplastico è considerato il materiale elastomerico più resistente all'abrasione.

Intervallo di temperatura di servizio:

Da -50°C a 65°C, con punte fino a 80°C. Versioni speciali per temperature più alte e più basse disponibili a richiesta.

Resistenza all'ozono:

Nessun segno visibile di screpolature a causa dell'ozono. Ottima resistenza agli agenti atmosferici e ai raggi UV.

Resistenza chimica:

L'esposizione all'acqua di mare e la contaminazione da parte della maggior parte delle sostanze chimiche, idrocarburi, oli e grassi non ha alcun effetto sulle prestazioni a breve o lungo termine del tubo. È disponibile una tabella di resistenza chimica e TIPSA fornirà dati specifici sulla resistenza chimica quando richiesti dall'acquirente per applicazioni uniche.

Proprietà del rivestimento:
Massima resistenza alla trazione del rivestimento: valore minimo garantito di 40 MPa.
Allungamento finale: minimo 500%.


Diametro

nominale
Spessore di
parete
Pressione olio o carburante Prsssione
altri
fluidi
Pressione di scoppio Resistenza alla trazione Peso
mm mm bar bar bar Kg Kg/m
32 2,2 20 40 80 3,0 0,29
40 2,2 18 35 70 3,5 0,35
52 2,7 16 31 62 5,5 0,59
65 3,4 15 29 58 6,0 0,87
76 3,5 15 29 58 8,0 1,02
102 3,5 15 29 58 12,0 1,38
127 4,3 15 29 58 18,0 1,94
152 4,5 15 29 58 29,0 2,63
203 4,3 11 21 42 35,0 3,30





OFFSHORE FLAT OFFSHORE FLAT
