MORSETTO DI SICUREZZA EN 14420-3 ALLUMINIO
CATALOGO ON-LINE › FASCETTE E SISTEMI DI SERRAGGIO › MORSETTO DI SICUREZZA - SPANNLOC
Scarica scheda in formato pdf

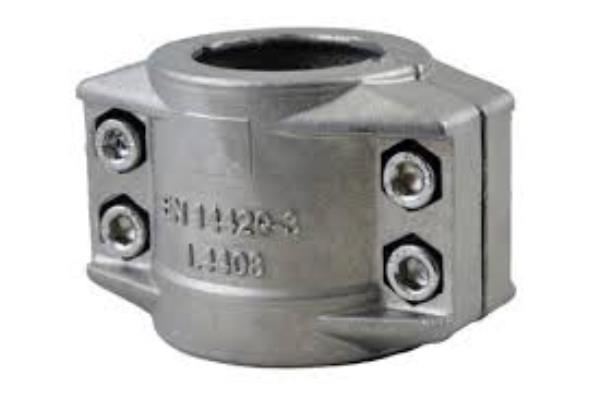

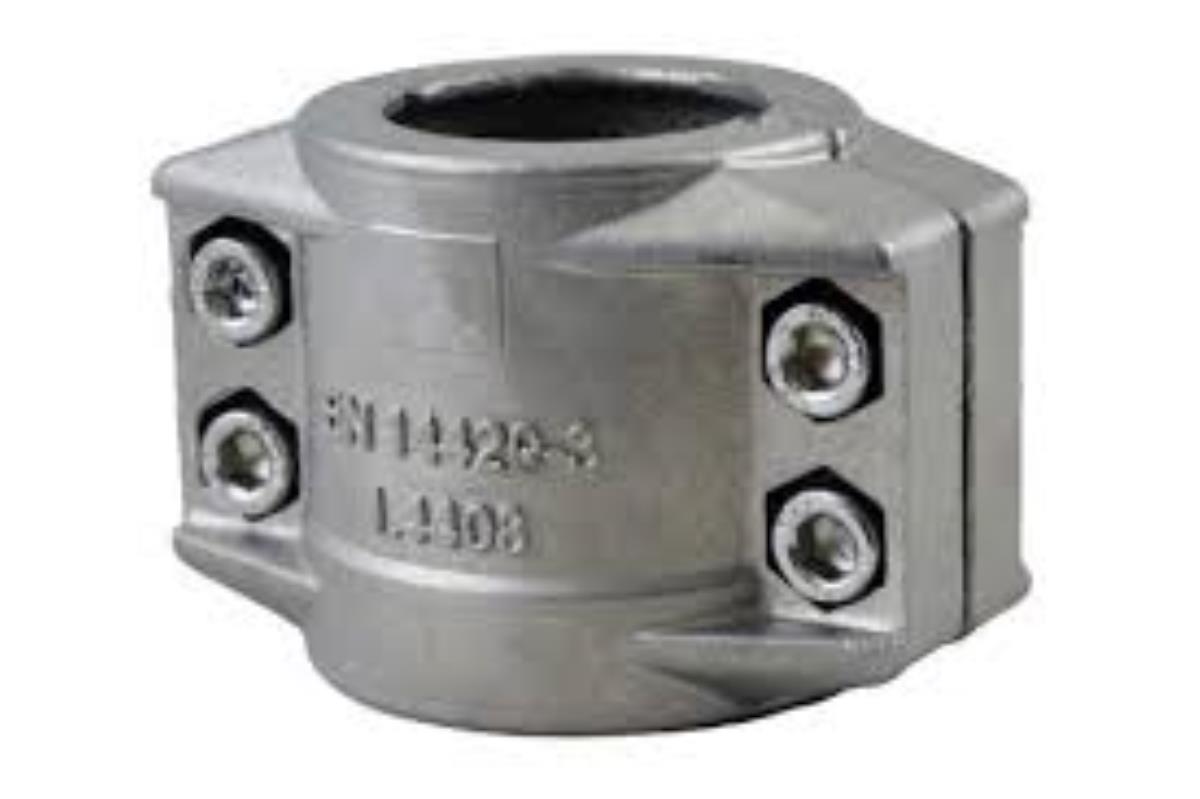

Morsetto di sicurezza tipo "SPANNLOC" a NORMA EN 14420-3 in Allumino - Viti in acciaio
Massima pressione di lavoro: 25 bar fino al DN 125 (per DN 150 e DN 200 la pressione massima è 16 bar).
La taglia identifica il campo di chiusura compatibile con il diametro esterno del tubo
Attenzione!
La tenuta è garantita solo serraggi per a tubi lisci esternamente o su eventuali manicotti lisci alle estremità.
Massima pressione di lavoro: 25 bar fino al DN 125 (per DN 150 e DN 200 la pressione massima è 16 bar).
La taglia identifica il campo di chiusura compatibile con il diametro esterno del tubo
Attenzione!
La tenuta è garantita solo serraggi per a tubi lisci esternamente o su eventuali manicotti lisci alle estremità.
| dn | pressione massima | campo di chiusura | viti |
| 13 | 25 | 22-24 | M6x20 |
| 19 | 25 | 30-33 | M6x20 |
| 25 | 25 | 34-36 | M6x20 |
| 25 | 25 | 36-39 | M6x20 |
| 25 | 25 | 40-43 | M6x20 |
| 32 | 25 | 41-43 | M6x20 |
| 32 | 25 | 43-46 | M6x20 |
| 32 | 25 | 47-50 | M6x20 |
| 38 | 25 | 47-49 | M6x20 |
| 38 | 25 | 50-53 | M6x20 |
| 38 | 25 | 53-56 | M6x20 |
| 38 | 25 | 57-60 | M6x20 |
| 40 | 25 | 53-56 | M6x20 |
| 40 | 25 | 58-61 | M6x20 |
| 45 | 25 | 58-61 | M8x25 |
| 50 | 25 | 59-61 | M8x25 |
| 50 | 25 | 61-63 | M8x25 |
| 50 | 25 | 63-67 | M8x25 |
| 50 | 25 | 69-71 | M8x25 |
| 63 | 25 | 74-76 | M8x25 |
| 63 | 25 | 78-82 | M8x25 |
| 63 | 25 | 84-87 | M8x25 |
| 75 | 25 | 85-89 | M8x25 |
| 75 | 25 | 89-93 | M8x25 |
| 75 | 25 | 94-97 | M8x25 |
| 75 | 25 | 98-101 | M8x25 |
| 80 | 25 | 94-97 | M8x25 |
| 90 | 25 | 101-105 | M8x25 |
| 100 | 25 | 111-115 | M10x40 |
| 100 | 25 | 114-119 | M10x40 |
| 100 | 25 | 118-122 | M10x40 |
| 100 | 25 | 122-126 | M10x40 |
| 100 | 25 | 126-130 | M10x40 |
| 125 | 25 | 143-148 | M12x60 |
| 150 | 16 | 168-174 | M12x60 |
| 200 | 16 | 222-229 | M12x60 |
SAFETY CLAMP EN 14420 ALUMINUM
