TUBO FLEX 300 Autoestinguente
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi aspirazione gas e fumi caldi
Scarica scheda in formato pdf
Tubo flessibile realizzato in tessuto in fibra di vetro spalmato di silicone AUTOESTINGUENTE, rinforzato da una spirale interna in filo di acciaio armonico, cordoncino di cucitura esterno in fibra di vetro. Flessibilissimo, leggero e di grande comprimibilità assiale di circa il 30%

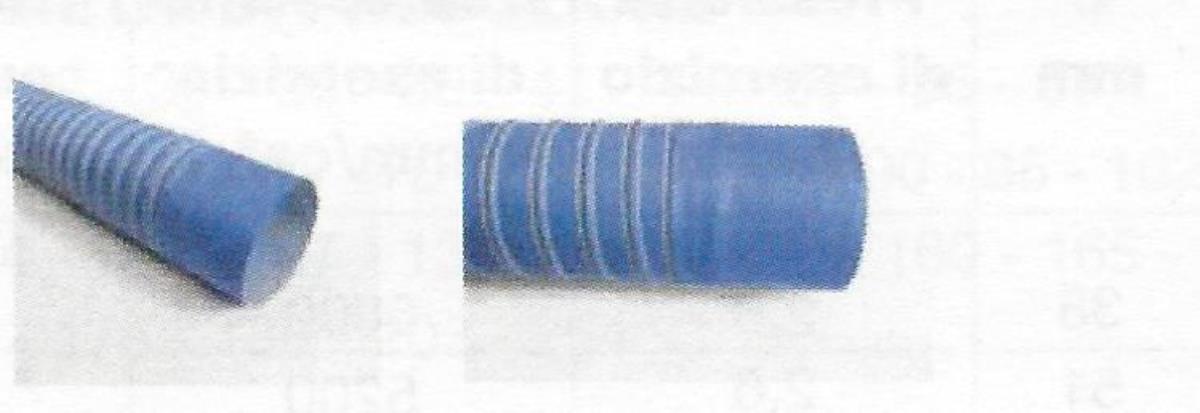

Colore AZZURRO (in figura la versione coibentata)
Indicato per la giunzione di condotti passaggio gas ad alta temperatura, estrazione fumi motore, raffreddamento unità elettroniche, impianti di saldatura, impianti di riscaldamento cabine veicoli.
Temperatura d'esercizio: -60° (-73°F) +270° (+520°F)
può tollerare fino a 300° (572°F) per brevi periodi di tempo
Pressione massima: circa 3 volte quella di esercizio
Lunghezza standard 4 metri
REAZIONE AL FUOCO: EN 4545-2:2013 - UNI CEI 11170 - 3/2005
A richiesta : manicotti terminali, isolamento con MELAMMINA espansa e paravapore in gomma NEOPRENE colore nero
Dati riferiti a T=20° C , temperatura ambiente. Pressione di controllo pari alla pressione di esercizio per 1,5 Pressione massima pari alla pressione di esercizio per 3
Colore AZZURRO (in figura la versione coibentata)
Indicato per la giunzione di condotti passaggio gas ad alta temperatura, estrazione fumi motore, raffreddamento unità elettroniche, impianti di saldatura, impianti di riscaldamento cabine veicoli.
Temperatura d'esercizio: -60° (-73°F) +270° (+520°F)
può tollerare fino a 300° (572°F) per brevi periodi di tempo
Pressione massima: circa 3 volte quella di esercizio
Lunghezza standard 4 metri
REAZIONE AL FUOCO: EN 4545-2:2013 - UNI CEI 11170 - 3/2005
A richiesta : manicotti terminali, isolamento con MELAMMINA espansa e paravapore in gomma NEOPRENE colore nero
| Codice articolo |
Dimensioni Ø mm | Pressione di esercizio bar | Sottovuoto bar | Raggio di curvatura m | Peso gr/m |
|---|---|---|---|---|---|
| 11SV300ATS00025 | 25 | 1,6 | 5100 | 8 | 120 |
| 11SV300ATS00038 | 38 | 1,3 | 5000 | 12 | 168 |
| 11SV300ATS00051 | 51 | 1,2 | 4300 | 16 | 250 |
| 11SV300ATS00063 | 63 | 1,1 | 4000 | 20 | 300 |
| 11SV300ATS00076 | 76 | 1,1 | 3400 | 25 | 410 |
| 11SV300ATS00089 | 89 | 1,0 | 3000 | 29 | 490 |
| 11SV300ATS00095 | 95 | 0,9 | 2800 | 33 | 550 |
| 11SV300ATS00102 | 102 | 0,9 | 2600 | 35 | 650 |
| 11SV300ATS00114 | 114 | 0,9 | 2200 | 40 | 720 |
| 11SV300ATS00127 | 127 | 0,8 | 1700 | 46 | 800 |
| 11SV300ATS00152 | 152 | 0,7 | 1400 | 50 | 980 |
| 11SV300ATS00180 | 178 | 0,6 | 1100 | 60 | 1190 |
| 11SV300ATS00203 | 203 | 0,5 | 700 | 68 | 1330 |
| 11SV300ATS00254 | 254 | 0,4 | 450 | 100 | 1650 |
| 11SV300ATS00305 | 305 | 0,1 | 300 | 116 | 2000 |
Dati riferiti a T=20° C , temperatura ambiente. Pressione di controllo pari alla pressione di esercizio per 1,5 Pressione massima pari alla pressione di esercizio per 3
