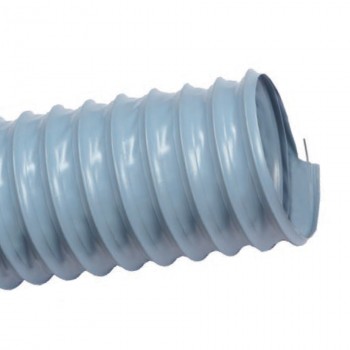

TUBO PL
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili per ventilazione o aspirazioni aria fredda
Scarica scheda in formato pdf
Applicazioni
- tubo flessibile per idoneo al passaggio di gas, polveri, fibre, impieghi generici
- Sistemi di estrazione, sistemi di depolverazione, sistemi di filtraggio, aspirazione di nebbia d'olio
- Aspirazione galvanica
- Industria chimica: vapori chimici, tubo di recupero del vapore al braccio di carico, fumi di vernice, aspirazione di nebbia di vernice
- Dispositivi medicali radiografici: tubo di protezione del cavo (tipo speciale su richiesta)
- Tubo/guaina esterna di protezione antipolvere
Proprietà
- leggero
- altamente flessibile (comprimibile 3:1)
- buona resistenza agli alcali e agli acidi
- buona resistenza chimica generale
- Difficilmente infiammabile secondo: UL94-HB
- senza ftalati
Costruzione
- Filo di acciaio armonico incorporato nella parete
- Parete in PVC morbido di alta qualità
- Spessore della parete circa 0,5 mm
Campo di temperatura: -20°C a 70°C brevemente fino a 80°
Confezioni: 10 metri standard, 15/20 a richiesta
|
Codice |
Diametro |
Pressione esercizio |
Vuoto |
Raggio curvatura |
Peso |
|
|
mm |
bar |
bar |
mm |
Kg/m |
||
|
11PVPL0000030 |
30 |
0,850 |
0,140 |
18 |
0,14 |
|
|
11PVPL0000040 |
40 |
0,645 |
0,105 |
24 |
0,18 |
|
|
11PVPL0000050 |
51 |
0,515 |
0,086 |
30 |
0,23 |
|
|
11PVPL0000060 |
60 |
0,430 |
0,072 |
36 |
0,27 |
|
|
11PVPL0000070 |
70 |
0,370 |
0,060 |
42 |
0,32 |
|
|
11PVPL0000075 |
75 |
0,345 |
0,060 |
45 |
0,34 |
|
|
11PVPL0000080 |
80 |
0,325 |
0,055 |
48 |
0,36 |
|
|
11PVPL0000090 |
90 |
0,290 |
0,050 |
53 |
0,40 |
|
|
11PVPL0000100 |
100 |
0,260 |
0,045 |
60 |
0,38 |
|
|
11PVPL0000110 |
110 |
0,240 |
0,040 |
66 |
0,41 |
|
|
11PVPL0000120 |
120 |
0,220 |
0,035 |
72 |
0,45 |
|
|
11PVPL0000125 |
125 |
0,220 |
0,035 |
75 |
0,47 |
|
|
11PVPL0000130 |
130 |
0,200 |
0,033 |
78 |
0,49 |
|
|
11PVPL0000140 |
140 |
0,185 |
0,030 |
84 |
0,52 |
|
|
11PVPL0000150 |
150 |
0,175 |
0,030 |
90 |
0,56 |
|
|
11PVPL0000160 |
160 |
0,165 |
0,030 |
96 |
0,60 |
|
|
11PVPL0000180 |
180 |
0,145 |
0,025 |
107 |
0,67 |
|
|
11PVPL0000200 |
200 |
0,130 |
0,022 |
120 |
0,72 |
|
|
11PVPL0000225 |
225 |
0,115 |
0,019 |
135 |
0,81 |
|
|
11PVPL0000250 |
250 |
0,105 |
0,018 |
150 |
0,90 |
|
|
11PVPL0000275 |
275 |
0,095 |
0,016 |
165 |
1,00 |
|
|
11PVPL0000300 |
300 |
0,090 |
0,015 |
180 |
1,08 |
|
|
11PVPL0000350 |
350 |
0,075 |
0,012 |
210 |
1,36 |
|
|
11PVPL0000400 |
400 |
0,065 |
0,011 |
240 |
1,50 |
|
|
11PVPL0000450 |
450 |
0,060 |
0,010 |
270 |
1,82 |
|
|
11PVPL0000500 |
500 |
0,050 |
0,009 |
300 |
2,02 |
|
PL TUBE
