MANICOTTI SILICONE SCARICO MOTORI MARINI 500



Scarica scheda in formato pdf
Codice: 500

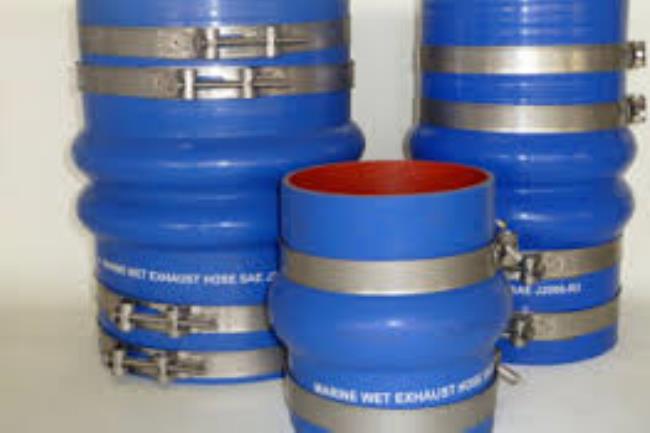

Manicotti in silicone raccomandati per l'uso navale come collegamento antivibrante dei sistemi di scarico gas COMBUSTI E BAGNATI PER IMBARCAZIONI SUPERIORI A 24 METRI dal collettore di scarico del motore allo scafo o ai raccordi di scarico in mare.

Costruzione: Silicone VMQ
Aspetto esterno: Colore blu liscio oppure con una o più ondulazioni a richiesta.
Rinforzo: diversi strati in tessuto di poliestere.Spirale di acciaio (per i tubi di tipo R2).
Aspetto interno: liscio e rosso.
Temperatura di esercizio: -55° +180°C
Lunghezza: proporzionale al diametro oppure su richiesta cliente

Certificazioni su richiesta preventiva in fase d'offerta. Questo prodotto può avere su richiesta il certificato di omologazione (TAC) numero 12/00066 rilasciato dal Lloyd's Register che certifica la conformità con SAE J2006 per i tre stili R1, R2 e R3 classificazione nella SAE J2006-ISO 13363 per pezzi in silicone utilizzati nella sistema di scarico umido marino.

R1 si riferisce a tubi con solo rinforzo tessile
R2 si riferisce a tubi con rinforzo tessile e spirale in acciaio
R3 si riferisce a tubi a disegno come curve, riduzione o forme speciali con rinforzi


TUBI DIRITTI L.1000mm
 Diametro interno Spessore parete
 mm  mm
127 8
152 7
168 8
205 8
220 8
254 8
256 8
270 8
305 8
323 8
355 8
406 8




MANICOTTI CON SINGOLA ONDA
Øi int.xLungh. estermità Spessore parete
 mm mm  mm
48x130 46 5
51x152 60 6
54x150 70 6
76x180 70 6
89x200 70 6
102x200 70 7
108x200 70 7
114x200 70 8
128x200 70 8
133x200 75 8
140x200 95 8
152x200 115 8
168x200 115 8
205x250 115 8
220x300 115 8
254x300  115 8
270x300  115 8
305x300  115 8
325x300  115 8
355x300  115 8
406x400  165 8




MANICOTTI CON
DOPPIA ONDA
Ø int.
x Lungh.
estermità liscie Spessore
parete
 mm mm  mm
152x355 125 8
205x355 125 8
220x355 125 8
254x355 125 8
305x355 125 8
355x355 125 8
406x355 125 8
508x300  97,5 8
508X350 122,5 8
508X470 182,5 8
