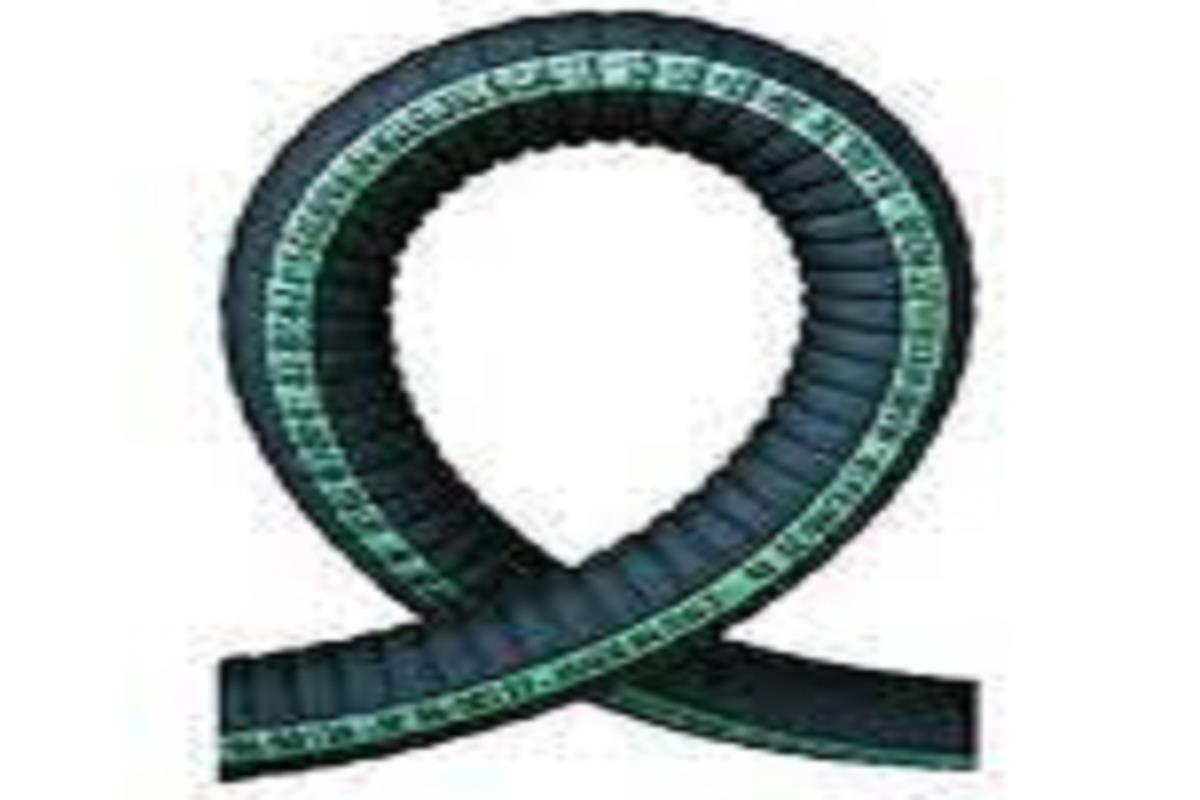

TUBO SCARICO MOTORI MARINI OMOLOGATO RINA
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili nautica - Tubi Ombelicali off-shore
Scarica scheda in formato pdf
Tubo flessibile in gomma idoneo per l'aspirazione e la mandata di acqua di raffreddamento e gas di scarico dei motori marini e applicazioni navali, imbarcazioni da diporto entro 24 metri.
Struttura interna in gomma nera liscia resistente ai gas combusti, all'acqua calda, all'acqua di mare.
Rinforzi tessili ad alta tenacità inseriti con doppia spira metallica incorporata.
Copertura in gomma ondulata nera ad impressione tela antiabrasiva, resistente agli oli, al calore, all'acqua di mare ed agli agenti atmosferici.
Temperatura di lavoro: -30° + 100° C
Pressione di lavoro 3 bar (scoppio 9 bar)
NORMATIVA DI RIFERIMENTO: SAE J 2006:2003 R2 - ISO 13363:2004 tipo2 classe B
OMOLOGAZIONE : LLOYD'S REGISTER N.96/00127 - R.I.N.A. N.DIP. 07511CS
Versioni disponibili:
D - LISCIO ESTERNO / LISCIO INTERNO con due rinforzi tessili
L/SD - LISCIO ESTERNO / LISCIO INTERNO con due rinforzi tessili e spirale d'acciaio
SD - ONDULATO ESTERNO / LISCIO INTERNO con due rinforzi tessili e spirale d'acciaio
G/SD - GRECATO ESTERNO / LISCIO INTERNO con due rinforzi tessili e spirale d'acciaio
Struttura interna in gomma nera liscia resistente ai gas combusti, all'acqua calda, all'acqua di mare.
Rinforzi tessili ad alta tenacità inseriti con doppia spira metallica incorporata.
Copertura in gomma ondulata nera ad impressione tela antiabrasiva, resistente agli oli, al calore, all'acqua di mare ed agli agenti atmosferici.
Temperatura di lavoro: -30° + 100° C
Pressione di lavoro 3 bar (scoppio 9 bar)
NORMATIVA DI RIFERIMENTO: SAE J 2006:2003 R2 - ISO 13363:2004 tipo2 classe B
OMOLOGAZIONE : LLOYD'S REGISTER N.96/00127 - R.I.N.A. N.DIP. 07511CS
Versioni disponibili:
D - LISCIO ESTERNO / LISCIO INTERNO con due rinforzi tessili
L/SD - LISCIO ESTERNO / LISCIO INTERNO con due rinforzi tessili e spirale d'acciaio
SD - ONDULATO ESTERNO / LISCIO INTERNO con due rinforzi tessili e spirale d'acciaio
G/SD - GRECATO ESTERNO / LISCIO INTERNO con due rinforzi tessili e spirale d'acciaio
| Codice |
Dimensioni interne mm |
Peso teorico Kg/m |
Aspirazione bar |
Raggio curvatura mm |
Lunghezza rotolo m |
|---|---|---|---|---|---|
| 11GVGASEXA016 | 16 | 0,57 | 0,03 | 20 | 20 |
| 11GVGASEXA020 | 20 | 057, | 0,03 | 20 | 20 |
| 11GVGASEXA025 | 25 | 0,61 | 0,03 | 25 | 20 |
| 11GVGASEXA030 | 30 | 0,68 | 0,03 | 30 | 20 |
| 11GVGASEXA032 | 32 | 0,76 | 0,03 | 32 | 20 |
| 11GVGASEXA035 | 35 | 0,82 | 0,03 | 35 | 20 |
| 11GVGASEXA038 | 38 | 0,88 | 0,03 | 38 | 20 |
| 11GVGASEXA040 | 40 | 0,92 | 0,03 | 40 | 20 |
| 11GVGASEXA045 | 45 | 1,10 | 0,03 | 45 | 20 |
| 11GVGASEXA051 | 51 | 1,16 | 0,03 | 51 | 20 |
| 11GVGASEXA055 | 55 | 1,25 | 0,03 | 55 | 20 |
| 11GVGASEXA055 | 57 | 1,27 | 0,03 | 57 | 20 |
| 11GVGASEXA060 | 60 | 1,35 | 0,03 | 60 | 20 |
| 11GVGASEXA060 | 63,5 | 1,60 | 0,03 | 63,5 | 20 |
| 11GVGASEXA070 | 70 | 1,72 | 0,03 | 70 | 20 |
| 11GVGASEXA076 | 76 | 1,95 | 0,03 | 76 | 20 |
| 11GVGASEXA080 | 80 | 2,10 | 0,03 | 80 | 20 |
| 11GVGASEXA080 | 85 | 2,30 | 0,03 | 85 | 20 |
| 11GVGASEXA090 | 90 | 2,50 | 0,03 | 90 | 20 |
| 11GVGASEXA102 | 102 | 2,96 | 0,03 | 152 | 20 |
| 11GVGASEXA105 | 105 | 3,10 | 0,03 | 230 | 20 |
| 11GVGASEXA110 | 110 | 3,20 | 0,03 | 220 | 10/20 |
| 11GVGASEXA114 | 114 | 3,30 | 0,03 | 230 | 10/20 |
| 11GVGASEXA120 | 120 | 3,45 | 0,03 | 240 | 10/20 |
| 11GVGASEXA127 | 127 | 3,65 | 0,03 | 255 | 10/20 |
| 11GVGASEXA130 | 130 | 3,80 | 0,03 | 260 | 10/20 |
| 11GVGASEXA142 | 142 | 4,10 | 0,03 | 285 | 10 |
| 11GVGASEXA152 | 152 | 4,20 | 0,03 | 305 | 10/20 |
| 11GVGASEXA155 | 155 | 4,50 | 0,03 | 465 | 10 |
| 11GVGASEXA160 | 160 | 4,80 | 0,03 | 480 | 10 |
| 11GVGASEXA168 | 168 | 5,50 | 0,03 | 500 | 10 |
| 11GVGASEXA175 | 175 | 6,20 | 0,03 | 525 | 10 |
| 11GVGASEXA185 | 180 | 6,50 | 0,03 | 720 | 10 |
| 11GVGASEXA203 | 203 | 6,90 | 0,03 | 815 | 10 |
| 11GVGASEXA254 | 254 | 8,50 | 0,03 | 1270 | 10 |
| 11GVGASEXA305 | 305 | 10,90 | 0,03 | 1830 | 10 |
RINA APPROVED MARINE ENGINE EXHAUST PIPE
