TUBO RILSAN PA11 PHL DIN 73378/74324

CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi per Applicazioni Pneumatiche › TUBI IN POLIAMMIDE - RILSAN PA11 - PA12

Tubo lineare flessibile RILSAN PA11 in bio-poliammide 11 di origine vegetale derivato dall'olio di ricino.
Prodotto secondo le normative DIN 73378/74324 PHL (Plastica ad alta resistenza alla temperature alla luce).

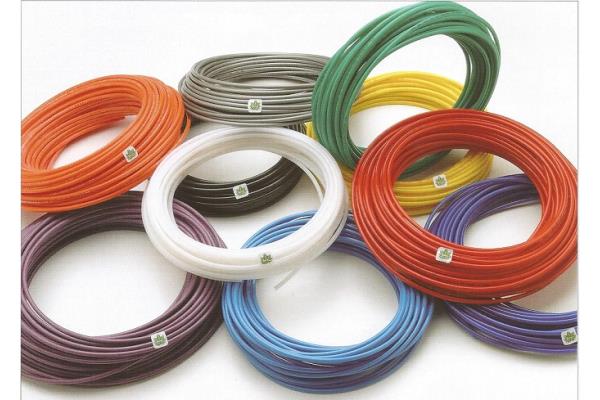

Colori disponibili: neutro, giallo, blu, rosso, verde, nero,azzurro, viola, arancio, grigio, bianco.
Temperatura di utilizzo. -40°C a +80°C
Tolleranza sullo spessore parete: +/- 0,07 mm
Tolleranza sul diametro esterno: +/- 0,07 mm fino al Øe 10.
Tolleranza sul diametro esterno: +/- 0,1 mm dal Øe 12 al 25.
Tolleranza sul diametro esterno: +/- 0,15 mm dal Øe 40.
Tolleranza sul peso: +/- 0,5 %
A richiesta fornibile anche in versioni speciali:

MULTITUBO
BARRE da 4 metri
Trecciato con guaina zincata
Rotoli a seconda della sezione da 25-50-100 metri
Imballo: standard film di polietilene oppure in scatola di cartone o in rocchetti di legno.

articolo	Ø mm	Raggio di curvatura mm	Press. di esercizio bar	Press. di scoppio bar
03PA1100,5/1,1	0,5x1,1	10	50	150
03PA110001/02	1x2	10	44	133
03PA1101,5/02	1,5x2	20	19	57
03PA1101,5/03	1,5x3	20	29	133
03PA1101,5/2,5	1,5x2,5	20	33	100
03PA1101,6/2,5	1,6x2,5	20	29	100
03PA110001/03	2x3	15	67	200
03PA110001/04	2x4	10	80	240
03PA1101,5/03	1,5x3	12	44	133
03PA1101,5/04	1,5x4	15	61	182
03PA1101,6/3,17	1,6x3,17	10	44	132
03PA112,18/3,17	2,18x3,17	20	25	74
03PA110002/03	2x3	15	27	80
03PA110002/04	2x4	100	33	66
03PA1102,3/04	2,3x4	20	36	108
03PA1102,5/03	2,5x3	25	12	36
03PA1102,5/04	2,5x4	20	31	92
03PA1102,7/04	2,7x4	25	26	78
03PA110003/03,5	3x3,5	30	10	31
03PA110003/04	3x4	25	19	57
03PA110003/05	3x5	25	33	100
03PA110003/06	3x6	30	33	40
03PA1103,1/4,75	3,1x4,75	30	28	84
03PA1103,25/05	3,25x5	27	28	85
03PA1103,5/04	3,5x4	35	9	27
03PA1103,5/05	3,5x5	30	24	71
03PA1103,5/06	3,5x6	30	35	105
03PA1103,60/6	3,6x6	30	33	100
03PA110004/05	4x5	50	15	44
03PA110004/06	4x6	35	27	80
03PA110004/07	4x7	45	36	109
03PA110004/08	4x8	40	44	133
03PA114,35/6,35	4,35x6,35	40	25	75
03PA1104,5/06	4,5x6	40	19	57
03PA110005/07	4x5	38	22	67
03PA110005/08	5x8	40	31	92
03PA110006/08	6x8	40	19	57
03PA110006/10	6x10	60	33	100
03PA116,35/7,93	6,35x7,93	50	15	44
03PA1106,5/10	6,5x10	60	28	85
03PA110007/09	7x9	55	17	50
03PA1107/9,52	7x9,52	50	20	61
03PA110007/10	7x10	60	24	71
03PA1107,5/10	7,5x10	50	19	57
03PA110008/10	8x10	60	15	44
03PA110008/12	8x12	60	27	80
03PA110009/12	9x12	70	19	57
03PA119,52/12,17	9,52/12,17	65	19	57
03PA110010/12	10/12	85	12	36
03PA110010/14	10x14	80	22	67
03PA110011/14	11x14	90	21	62
03PA110011/15	11x15	90	21	62
03PA110012/14	12x14	90	10	31
03PA110012/15	12x15	90	15	44
03PA110012/16	12x16	95	19	57
03PA1112,5/15	12x16	100	12	36
03PA110013/15	13x15	95	10	29
03PA110013/16	13x16	95	19	57
03PA110014/16	14x16	100	9	27
03PA110014/18	14x18	100	17	50
03PA110015/18	15x18	140	12	36
03PA110016/18	16x18	350	8	24
03PA110016/20	16x20	130	15	44
03PA110018/20	18x20	400	7	21
03PA110018/22	18x22	200	13	40
03PA110019/22	19x22	250	10	29
03PA110020/22	20x22	400	6	19
03PA110020/24	20x24	300	12	36
03PA110022/25	22x25	300	9	26
03PA110024/28	24x28	350	10	31
03PA110025/30	25x30	400	12	36
03PA110034/40	34x40	500	11	32
