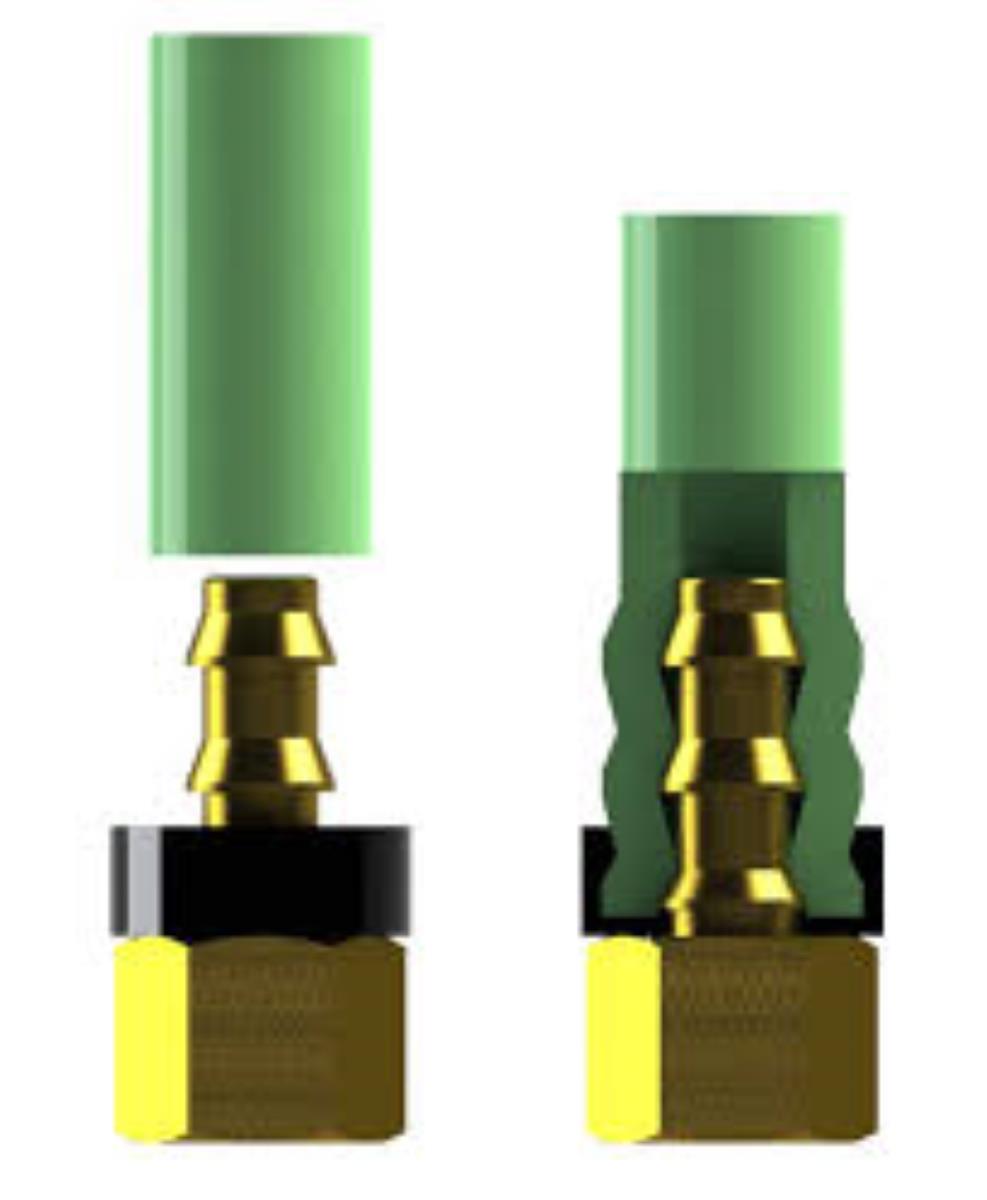

RACCORDI PORTAGOMMA CON RESCA AUTOBLOCCANTE MANUALE
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili oleodinamica
Scarica scheda in formato pdf
RACCORDI PORTAGOMMA CON RESCA AUTOBLOCCANTE MANUALE
TEMPERATURA DI ESERCIZIO: 0° +70°C
PRESSIONE DI ESERCIZIO : 18 BAR
MATERIALI DISPONIBILI: OTTONE GIALLO UNI EN 12164 CW 617N - ACCIAIO CARBONIO - ACCIAIO INOX
FIGURE: DIRITTO - CURVA 45° - CURVA 90° - CODOLO LISCIO
FILETTATURE: BSP SEDE OGIVA 60° - METRICA - JIC 74° - METRICA 24° O-RING
TEMPERATURA DI ESERCIZIO: 0° +70°C
PRESSIONE DI ESERCIZIO : 18 BAR
MATERIALI DISPONIBILI: OTTONE GIALLO UNI EN 12164 CW 617N - ACCIAIO CARBONIO - ACCIAIO INOX
FIGURE: DIRITTO - CURVA 45° - CURVA 90° - CODOLO LISCIO
FILETTATURE: BSP SEDE OGIVA 60° - METRICA - JIC 74° - METRICA 24° O-RING
| TAGLIE METRICHE IN OTTONE | TAGLIE BSP OTTONE | TAGLIE BSP INOX | TAGLIE METRICHE CONO 24° INOX | TAGLIE JIC INOX |
| M10 | G1/8" | - | M12x1,5 - 1/4" | 7/16" - 1/4" |
| M12 | G1/4" | G1/4" | M14x1,5 - 1/4" | 1/2" - 1/4" |
| M16 | G3/8" | G3/8" | M16x1,5 - 1/4" | 9/16" -3/8" |
| M20 | G1/2" | G1/2" | M16x1,5 - 3/8" | 3/4" - 3/8" |
| M22 | G3/4" | G3/4" | M14x1,5 - 1/4" | 3/4" - 1/2" |
| M24 | 1" | M16x1,5 - 1/4" | 1"1/16 - 3/4" | |
| M30 | M16x1,5 - 3/8" | 1"1/2 - 3/4" | ||
| M22x1,5 - 1/2" | 1" 5/16" | |||
| M26x1,5 - 1/2" | ||||
| M26x1,5 - 1/2" | ||||
| M30x2 - 3/4" |
HOSE FITTINGS WITH MANUAL SELF-LOCKING HOSE
