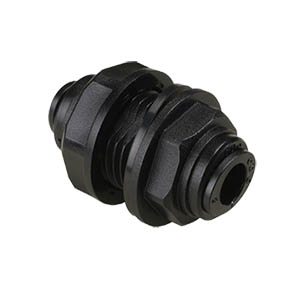

art.726 PASSAPARETE INTERMEDIO
CATALOGO ON-LINE › RACCORDI PER L'INDUSTRIA CHIMICA E ALIMENTARE › RACCORDI RAPIDI IN POM - SERIE 700
Scarica scheda in formato pdf
Codice: 726
| ØD1 | ØD2 | T | B1 | B2 | H1 (HEX) | H2 (HEX) | L | PESO | CONF. |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 4 | M17x1,5P | 16,1 | 16,1 | 19 | 21 | 35,5 | 9,8 | 50 |
| 6 | 6 | M17x1,5P | 16,1 | 16,1 | 19 | 21 | 35,7 | 9,6 | 50 |
| 8 | 6 | M20x1,75P | 17,5 | 17,5 | 21 | 25,5 | 38,1 | 14,3 | 25 |
| 8 | 8 | M20x1,75P | 17,5 | 17,5 | 21 | 25,5 | 38,5 | 14,0 | 25 |
| 10 | 10 | M24x1,75P | 20,1 | 20,1 | 24 | 28,5 | 42,2 | 19,5 | 25 |
| 12 | 12 | M27x2,0P | 24,7 | 24,7 | 27 | 31 | 51,4 | 28,2 | 20 |
| 4 | 4 | M15x1,5P | 14,7 | 14,7 | 17 | 18 | 32,4 | 6,9 | 50 |
art.726 INTERMEDIATE BULKHEAD
