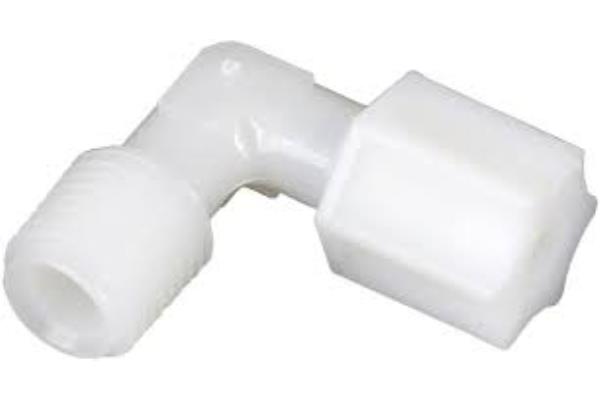

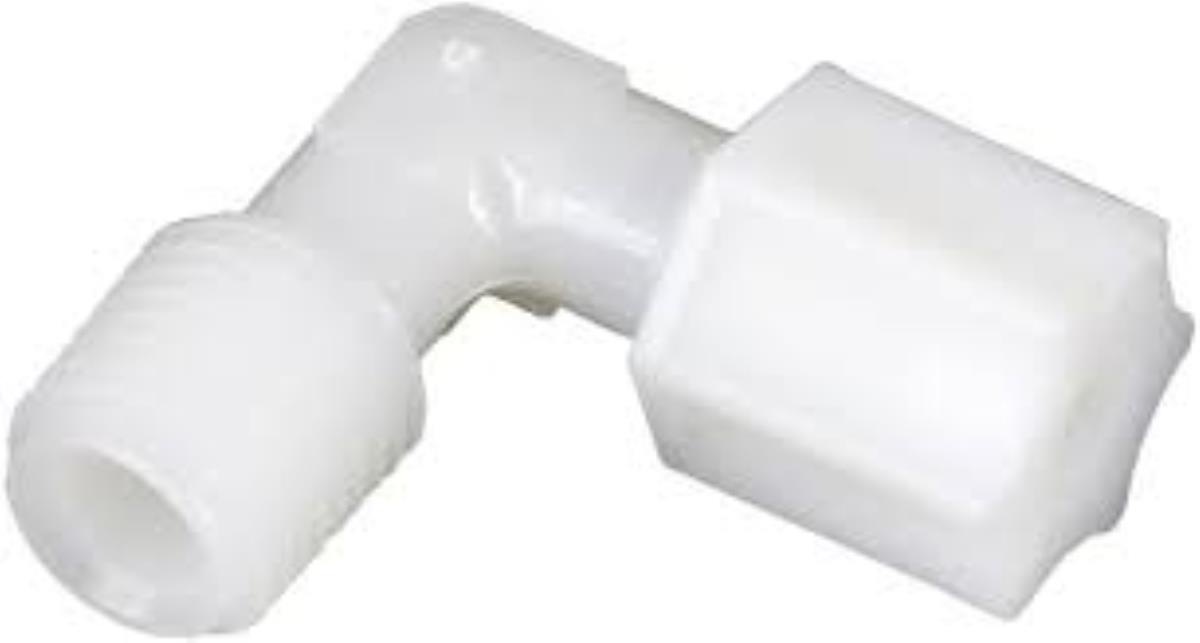

RACCORDO JACO GOMITO MASCHIO
CATALOGO ON-LINE › RACCORDI PER L'INDUSTRIA CHIMICA E ALIMENTARE › RACCORDI JACO
Scarica scheda in formato pdf
| VERSIONE IN POLIPROPILENE |
DIAMETRO ESTERNO TUBO IN POLLICI |
FILETTO NPT |
LUNGHEZZA RACCORDO mm |
ESAGONO CHIAVE mm |
| 39JACO_PP_GM_02_02 | 1/8" | 1/8" | 23 | 16 |
| 39JACO_PP_GM_04_02 | 1/4" | 1/8" | 31 | 21 |
| 39JACO_PP_GM_04_04 | 1/4" | 1/4" | 42 | 26 |
| 39JACO_PP_GM_04_06 | 1/4" | 3/8" | 33 | 26 |
| 39JACO_PP_GM_05_02 | 5/16" | 1/8" | 35 | 13 |
| 39JACO_PP_GM_05_04 | 5/16" | 1/4" | 37 | 28 |
| 39JACO_PP_GM_06_02 | 3/8" | 1/8" | 35 | 28 |
| 39JACO_PP_GM_06_04 | 3/8" | 1/4" | 35 | 28 |
| 39JACO_PP_GM_06_06 | 3/8" | 3/8" | 36 | 27 |
| 39JACO_PP_GM_08_04 | 1/2" | 1/4" | 43 | 28 |
| 39JACO_PP_GM_08_06 | 1/2" | 3/8" | 42 | 27 |
| 39JACO_PP_GM_08_08 | 1/2" | 1/2" | 42 | 32 |
| 39JACO_PP_GM_10_06 | 5/8" | 3/8" | 44 | 32 |
| 39JACO_PP_GM_10_08 | 5/8" | 1/2" | 48 | 37 |
| VERSIONE IN KYNAR-PVDF |
DIAMETRO ESTERNO TUBO IN POLLICI |
FILETTO NPT |
LUNGHEZZA RACCORDO mm |
ESAGONO CHIAVE mm |
| 39JACO_KY_GM_02_02 | 1/8" | 1/8" | 23 | 16 |
| 39JACO_KY_GM_04_02 | 1/4" | 1/8" | 31 | 21 |
| 39JACO_KY_GM_04_04 | 1/4" | 1/4" | 42 | 26 |
| 39JACO_KY_GM_04_06 | 1/4" | 3/8" | 33 | 26 |
| 39JACO_KY_GM_05_02 | 5/16" | 1/8" | 35 | 13 |
| 39JACO_KY_GM_05_04 | 5/16" | 1/4" | 37 | 28 |
| 39JACO_KY_GM_06_02 | 3/8" | 1/8" | 35 | 28 |
| 39JACO_KY_GM_06_04 | 3/8" | 1/4" | 35 | 28 |
| 39JACO_KY_GM_06_06 | 3/8" | 3/8" | 36 | 27 |
| 39JACO_KY_GM_08_04 | 1/2" | 1/4" | 43 | 28 |
| 39JACO_KY_GM_08_06 | 1/2" | 3/8" | 42 | 27 |
| 39JACO_KY_GM_08_08 | 1/2" | 1/2" | 42 | 32 |
| 39JACO_KY_GM_10_06 | 5/8" | 3/8" | 44 | 32 |
| 39JACO_KY_GM_10_08 | 5/8" | 1/2" | 48 | 37 |
| VERSIONE IN NYLON |
DIAMETRO ESTERNO TUBO IN POLLICI |
FILETTO NPT |
LUNGHEZZA RACCORDO mm |
ESAGONO CHIAVE mm |
| 39JACO_NY_GM_02_02 | 1/8" | 1/8" | 23 | 16 |
| 39JACO_NY_GM_04_02 | 1/4" | 1/8" | 31 | 21 |
| 39JACO_NY_GM_04_04 | 1/4" | 1/4" | 42 | 26 |
| 39JACO_NY_GM_04_06 | 1/4" | 3/8" | 33 | 26 |
| 39JACO_NY_GM_05_02 | 5/16" | 1/8" | 35 | 13 |
| 39JACO_NY_GM_05_04 | 5/16" | 1/4" | 37 | 28 |
| 39JACO_NY_GM_06_02 | 3/8" | 1/8" | 35 | 28 |
| 39JACO_NY_GM_06_04 | 3/8" | 1/4" | 35 | 28 |
| 39JACO_NY_GM_06_06 | 3/8" | 3/8" | 36 | 27 |
| 39JACO_NY_GM_08_04 | 1/2" | 1/4" | 43 | 28 |
| 39JACO_NY_GM_08_06 | 1/2" | 3/8" | 42 | 27 |
| 39JACO_NY_GM_08_08 | 1/2" | 1/2" | 42 | 32 |
| 39JACO_NY_GM_10_06 | 5/8" | 3/8" | 44 | 32 |
| 39JACO_NY_GM_10_08 | 5/8" | 1/2" | 48 | 37 |
| VERSIONE IN POLIPROPILENE |
DIAMETRO ESTERNO TUBO METRICO |
FILETTO NPT |
LUNGHEZZA RACCORDO mm |
ESAGONO CHIAVE mm |
| 39JACO_PP_GM_M03_02 | 3 | 1/8" | 23 | 16 |
| 39JACO_PP_GM_M06_02 | 6 | 1/8" | 31 | 21 |
| 39JACO_PP_GM_M06_04 | 6 | 1/4" | 42 | 26 |
| 39JACO_PP_GM_M06_06 | 6 | 3/8" | 33 | 26 |
| 39JACO_PP_GM_M08_02 | 8 | 1/8" | 35 | 13 |
| 39JACO_PP_GM_M08_04 | 8 | 1/4" | 37 | 28 |
| 39JACO_PP_GM_M10_04 | 10 | 1/4" | 35 | 28 |
| 39JACO_PP_GM_M10_06 | 10 | 3/8" | 36 | 27 |
| 39JACO_PP_GM_M12_04 | 12 | 1/4" | 43 | 28 |
| 39JACO_PP_GM_M12_06 | 12 | 3/8" | 42 | 27 |
| 39JACO_PP_GM_M12_08 | 12 | 1/2" | 42 | 32 |
| 39JACO_PP_GM_M16_06 | 16 | 3/8" | 44 | 32 |
| 39JACO_PP_GM_M16_08 | 16 | 1/2" | 48 | 37 |
| VERSIONE IN KYNAR-PVDF |
DIAMETRO ESTERNO TUBO METRICO |
FILETTO NPT |
LUNGHEZZA RACCORDO mm |
ESAGONO CHIAVE mm |
| 39JACO_KY_GM_M03_02 | 3 | 1/8" | 23 | 16 |
| 39JACO_KY_GM_M06_02 | 6 | 1/8" | 31 | 21 |
| 39JACO_KY_GM_M06_04 | 6 | 1/4" | 42 | 26 |
| 39JACO_KY_GM_M06_06 | 6 | 3/8" | 33 | 26 |
| 39JACO_KY_GM_M08_02 | 8 | 1/8" | 35 | 13 |
| 39JACO_KY_GM_M08_04 | 8 | 1/4" | 37 | 28 |
| 39JACO_KY_GM_M10_04 | 10 | 1/4" | 35 | 28 |
| 39JACO_KY_GM_M10_06 | 10 | 3/8" | 36 | 27 |
| 39JACO_KY_GM_M12_04 | 12 | 1/4" | 43 | 28 |
| 39JACO_KY_GM_M12_06 | 12 | 3/8" | 42 | 27 |
| 39JACO_KY_GM_M12_08 | 12 | 1/2" | 42 | 32 |
| 39JACO_KY_GM_M16_06 | 16 | 3/8" | 44 | 32 |
| 39JACO_KY_GM_M16_08 | 16 | 1/2" | 48 | 37 |
| VERSIONE IN NYLON |
DIAMETRO ESTERNO TUBO METRICO |
FILETTO NPT |
LUNGHEZZA RACCORDO mm |
ESAGONO CHIAVE mm |
| 39JACO_NY_GM_M03_02 | 3 | 1/8" | 23 | 16 |
| 39JACO_NY_GM_M06_02 | 6 | 1/8" | 31 | 21 |
| 39JACO_NY_GM_M06_04 | 6 | 1/4" | 42 | 26 |
| 39JACO_NY_GM_M06_06 | 6 | 3/8" | 33 | 26 |
| 39JACO_NY_GM_M08_02 | 8 | 1/8" | 35 | 13 |
| 39JACO_NY_GM_M08_04 | 8 | 1/4" | 37 | 28 |
| 39JACO_NY_GM_M10_04 | 10 | 1/4" | 35 | 28 |
| 39JACO_NY_GM_M10_06 | 10 | 3/8" | 36 | 27 |
| 39JACO_NY_GM_M12_04 | 12 | 1/4" | 43 | 28 |
| 39JACO_NY_GM_M12_06 | 12 | 3/8" | 42 | 27 |
| 39JACO_NY_GM_M12_08 | 12 | 1/2" | 42 | 32 |
| 39JACO_NY_GM_M16_06 | 16 | 3/8" | 44 | 32 |
| 39JACO_NY_GM_M16_08 | 16 | 1/2" | 48 | 37 |
JACO MALE ELBOW FITTING
