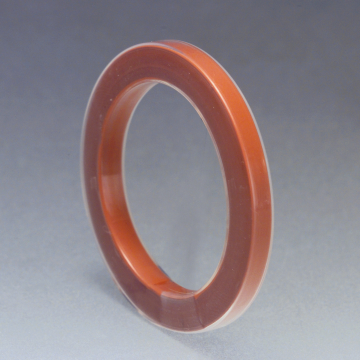

GUARNIZIONE CAMLOCK FEP-SILICONE CORE



Scarica scheda in formato pdf
GUARNIZIONE DI TENUTA ELASTICA PER RACCORDO FEMMINA CAM LOCK IN FEP (Etilene propilene fluorurato) CON CUORE IN SILICONE Peso 40 g - COLORE ROSSO - conforme a RoHs e REAC



DN DIAMETRO INTERNO
mm
DIAMETRO ESTERNO
mm
SPESSORE
mm
1/2" 16,00  +/- 0,3  26,30  +/-0,3 4,00  +/-0,10
3/4" 22,22  +/- 0,3   34,93  +/-0,3  5,54  +/-0,10
1" 26,99  +/- 0,3   39,69  +/-0,3  6,35  +/-0,10
1"1/4 34,53  +/- 0,3   49,21  +/-0,3  6,35  +/-0,10
1"1/2 41,27  +/- 0,3   55,56  +/-0,3  6,35  +/-0,10
2" 50,80  +/- 0,3   66,67  +/-0,3  6,35  +/-0,10
2"1/2 60,32  +/- 0,3   79,37  +/-0,3  6,35  +/-0,10
3" 76,20  +/- 0,4   94,45  +/-0,4  6,35  +/-0,10
4" 101,30 +/- 0,4  123,30  +/-0,4  6,35  +/-0,10
5" 127,00 +/- 0,4  150,30  +/-0,4  6,35  +/-0,10
6" 152,40 +/- 0,5  179,83  +/-0,5  6,35  +/-0,10
8" 237,00 +/- 0,5 237,30  +/-0,5  9,50  +/-0,10





CAMLOCK FEP-SILICONE CORE GASKET CAMLOCK FEP-SILICONE CORE GASKET
