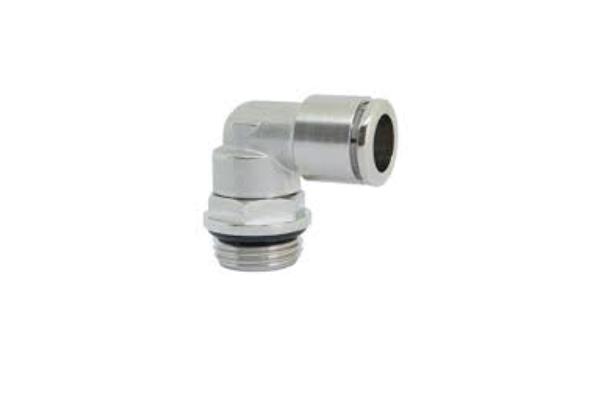

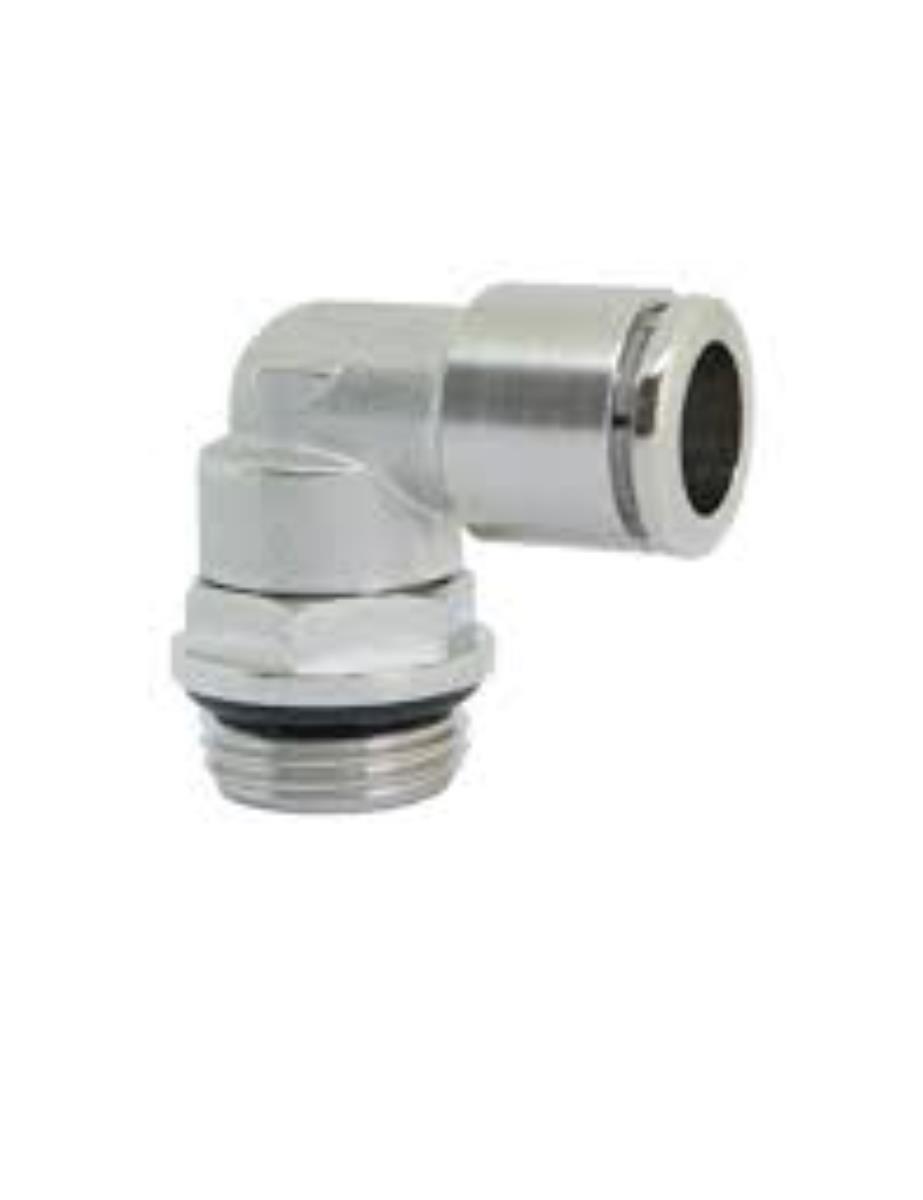

GOMITO MASCHIO GIREVOLE CILINDRICO BSPP
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 100 RACCORDI PNEUMATICI RAPIDI IN OTTONE NICHELATO SPINTORE METALLICO
Scarica scheda in formato pdf
Codice: art.100_10 OTRL-G
art. 100_10 OTRL-G
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
Gomito maschio girevole cilindrico BSPP nichelato per tubo in pollici
art. 100_10 OTRL-G
GOMITO MASCHIO GIREVOLE CONICO BSPT NICHELATO PER TUBO METRICO
Temperatura Esercizio: da -20 ºC a 80 ºC
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo PoliuretanoTipi Oring: NBR senza siliconeMateriali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
| CODICE | Tubo | filetto | Lunghezza | Chiave | PESO |
| mm | conico | mm | CH | g | |
| OTRL04M5 | 4 | M5x0,8 | 18,0 | 8 | 5,0 |
| OTRL04G01 | 4 | G 1/8" | 19,5 | 13 | 19,0 |
| OTRL04G02 | 4 | G 1/4" | 19,5 | 13 | 22,0 |
| OTRL06M5 | 6 | M5x0,8 | 19,5 | 8 | 11,0 |
| OTRL06G01 | 6 | G 1/8" | 21 | 13 | 20,0 |
| OTRL06G02 | 6 | G 1/4" | 21 | 13 | 24,0 |
| OTRL08G01 | 8 | G 1/8" | 23 | 13 | 22,0 |
| OTRL08G02 | 8 | G 1/4" | 23 | 13 | 24,0 |
| OTRL08G03 | 8 | G 3/8" | 23 | 13 | 28,0 |
| OTRL10G02 | 10 | G 1/4" | 26 | 16 | 35,0 |
| OTRL10G03 | 10 | G 3/8" | 26 | 16 | 43,5 |
| OTRL10G04 | 10 | G 1/2" | 26 | 16 | 52,0 |
| OTRL12G02 | 12 | G 1/4" | 31 | 20 | 55,0 |
| OTRL12G03 | 12 | G 3/8" | 31 | 20 | 55,0 |
| OTRL12G04 | 12 | G 1/2" | 31 | 20 | 63,0 |
Gomito maschio girevole cilindrico BSPP nichelato per tubo in pollici
| CODICE | Tubo | filetto | Lunghezza | Chiave | PESO |
| inch | inch | mm | gr | ||
| OTRL1-4G01 | 1/4" | G 1/8" | 22,0 | 13 | 20,0 |
| OTRL1-4G02 | 1/4" | G 1/4" | 22,0 | 13 | 24,0 |
| OTRL38G02 | 3/8" | G 1/4" | 26,0 | 16 | 35,0 |
| OTRL38G03 | 3/8" | G 3/8" | 26.0 | 16 | 43,5 |
BSPP CYLINDRICAL SWIVEL MALE ELBOW
