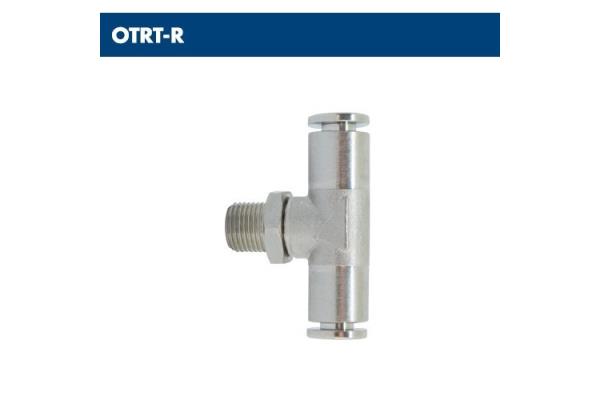

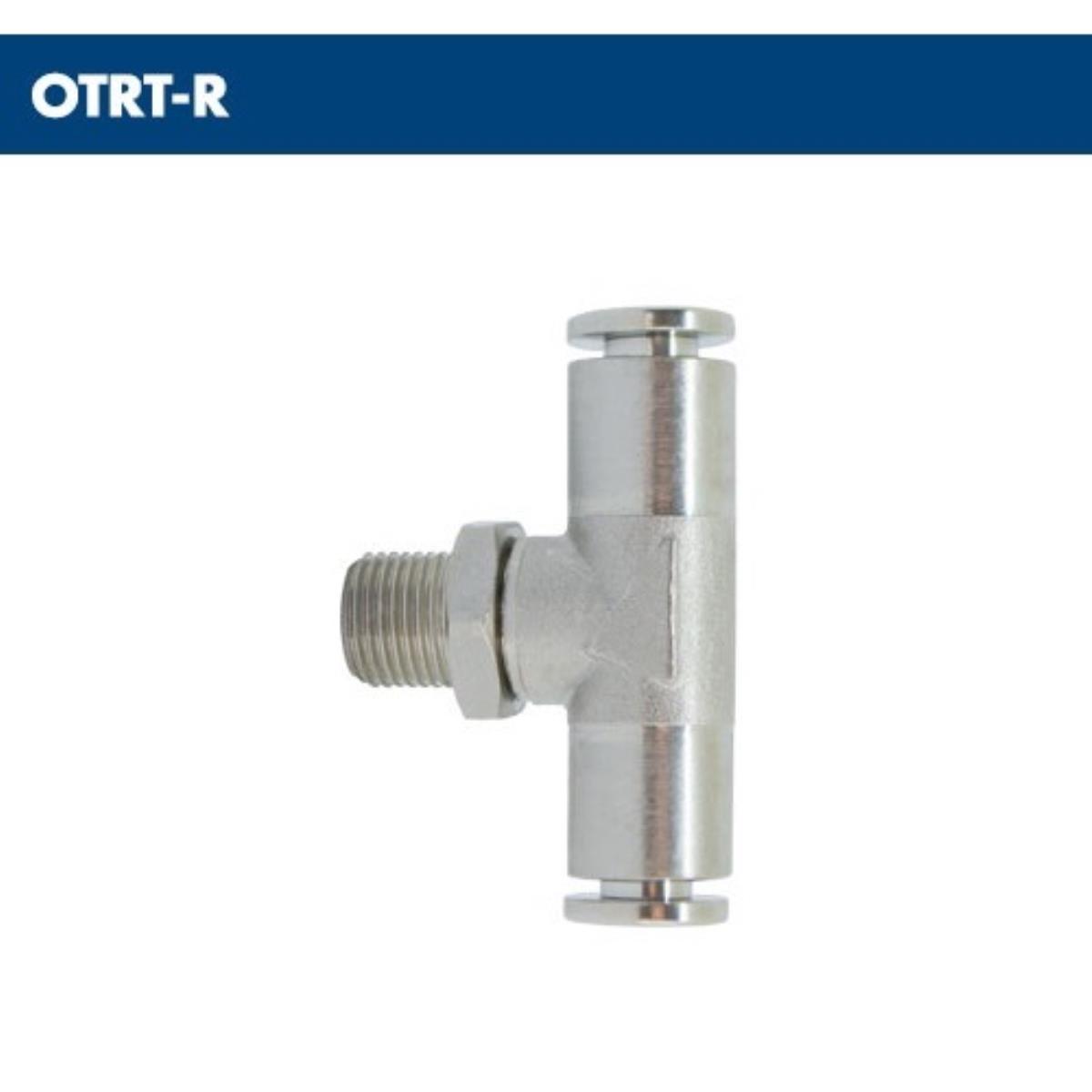

T MASCHIO CENTRALE GIREVOLE CONICO BSPT
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 100 RACCORDI PNEUMATICI RAPIDI IN OTTONE NICHELATO SPINTORE METALLICO
Scarica scheda in formato pdf
Codice: art.100_13 OTRT-R
T MASCHIO CENTRALE GIREVOLE CONICO BSPT
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
T MASCHIO CENTRALE GIREVOLE CONICO BSPT
Temperatura Esercizio: da -20 ºC a 80 ºC
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo PoliuretanoTipi Oring: NBR senza silicone Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
| CODICE | Tubo | filetto | Larghezza | PESO |
| mm | BSPT | mm | g | |
| OTRT04R01 | 4 | R 1/8" | 39,0 | 27,0 |
| OTRT04R02 | 4 | R 1/4" | 39,0 | 31,0 |
| OTRT06R01 | 6 | R 1/8" | 42,0 | 30,0 |
| OTRT06R02 | 6 | R 1/4" | 42,0 | 34,0 |
| OTRT08R01 | 8 | R 1/8" | 46,5 | 34,0 |
| OTRT08R02 | 8 | R 1/4" | 46,5 | 37,0 |
| OTRT08R03 | 8 | R 3/8" | 46,5 | 44,0 |
| OTRT10R02 | 10 | R 1/4" | 52,0 | 55,0 |
| OTRT10R03 | 10 | R 3/8" | 52,0 | 58,5 |
| OTRT10R04 | 10 | R 1/2" | 52,0 | 73,0 |
| OTRT12R02 | 12 | R 1/4" | 62,0 | 77,0 |
| OTRT12R03 | 12 | R 3/8" | 62,0 | 80,0 |
| OTRT12R04 | 12 | R 1/2" | 62,0 | 81,0 |
CONICAL SWIVEL CENTRAL MALE T BSPT
