MANICHETTA RACCORDATA INOXFLEX/TR

CATALOGO ON-LINE  ›  RACCORDI PER ARIA COMPRESSA  ›  COMPONENTISTICA PER IMPIANTI INDUSTRIALI PER ARIA COMPRESSA  ›  TUBI PER IMPIANTI ARIA COMPRESSA



Scarica scheda in formato pdf

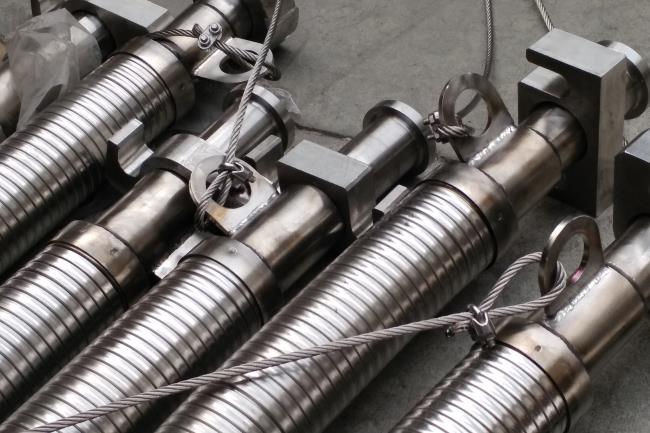

Tubo flessibile totalmente in acciaio inossidabile:interno costituito da spire parallele in AISI316, treccia esterna acciaio inossidabile AISI304. Estremità lisce a saldare o raccordate con flange girevoli o raccordi filettati.
Raccordi da definire secondo vostra necessità  con raccordi in acciaio al carbonio o inossidabile.
Diametri dal 6 fino al 300 mm. Range temperatura di esercizio -270°  +550° C
Idoneità all'utilizzo in ambienti soggetti alle regolamentazioni.

Tipologie di tubo fornibili:
1) Tubo inox raccordato

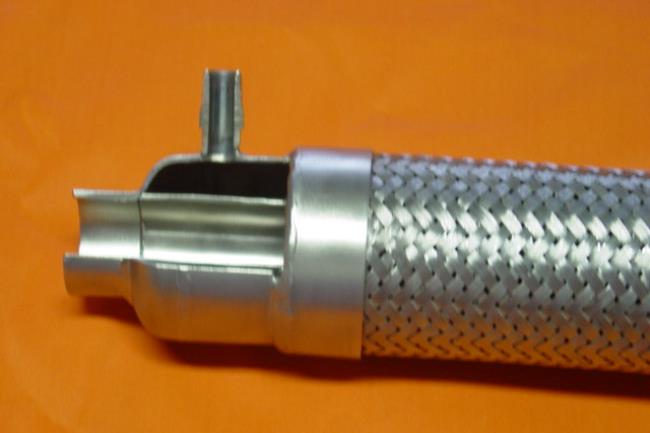

2) Tubo inox doppia camera

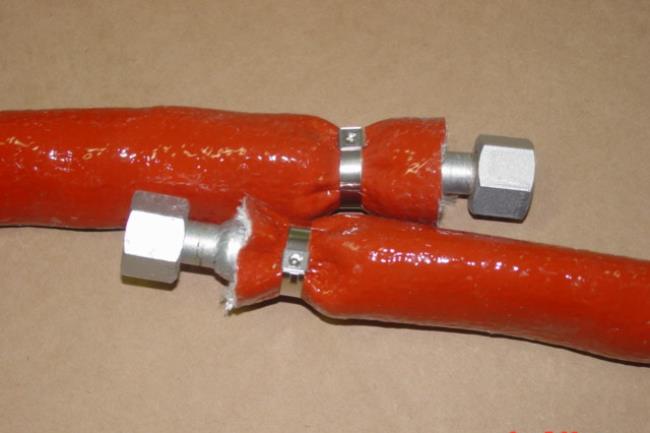

3) Tubo inox trecciato e coibentato in fibra di vetro oppure fibra di vetro/silicone rosso
4) Tubo inox a doppia treccia inox
Pressioni di esercizio e di scoppio variabili in funzione del tipo e del diametro.
DATI RILEVATI A 20°C, I DATI POSSONO ESSERE  MODIFICATI SENZA OBBLIGO DI PREAVVISO

Dimensione Ø
mm		 Raggio di curvatura DINAMICO
mm		 Pressione di esercizio
bar		 Pressione di COLLAUDO
bar
6-1/4″ 100 100 150
8-5/16″ 100 95 142
10-3/8″ 150 90 135
12-1/2″ 200 80 120
16-5/8″ 200 70 105
20-3/4″ 200 64 96
25-1″ 200 50 75
32-1″1/4 250 40 60
40-1″1/2 250 30 45
50-2″ 350 28 42
65-2″1/2 410 24 36
80-3″ 450 18 27
100-4″ 560 16 24
125-5″ 660 12 18
150-6″ 815 10 15
200-8″ 1015 8 12
250-10″ 1270 16,5 24,75
300-12″ 1524 11 12
