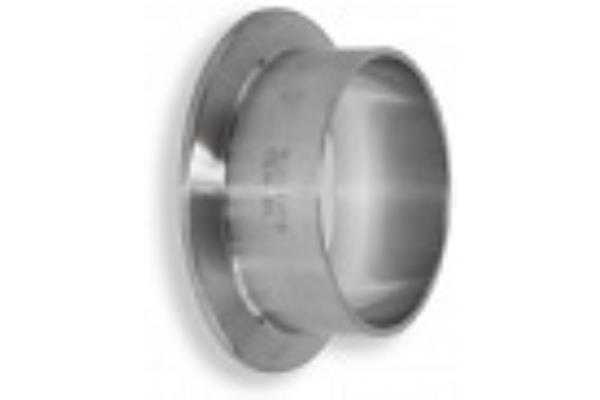

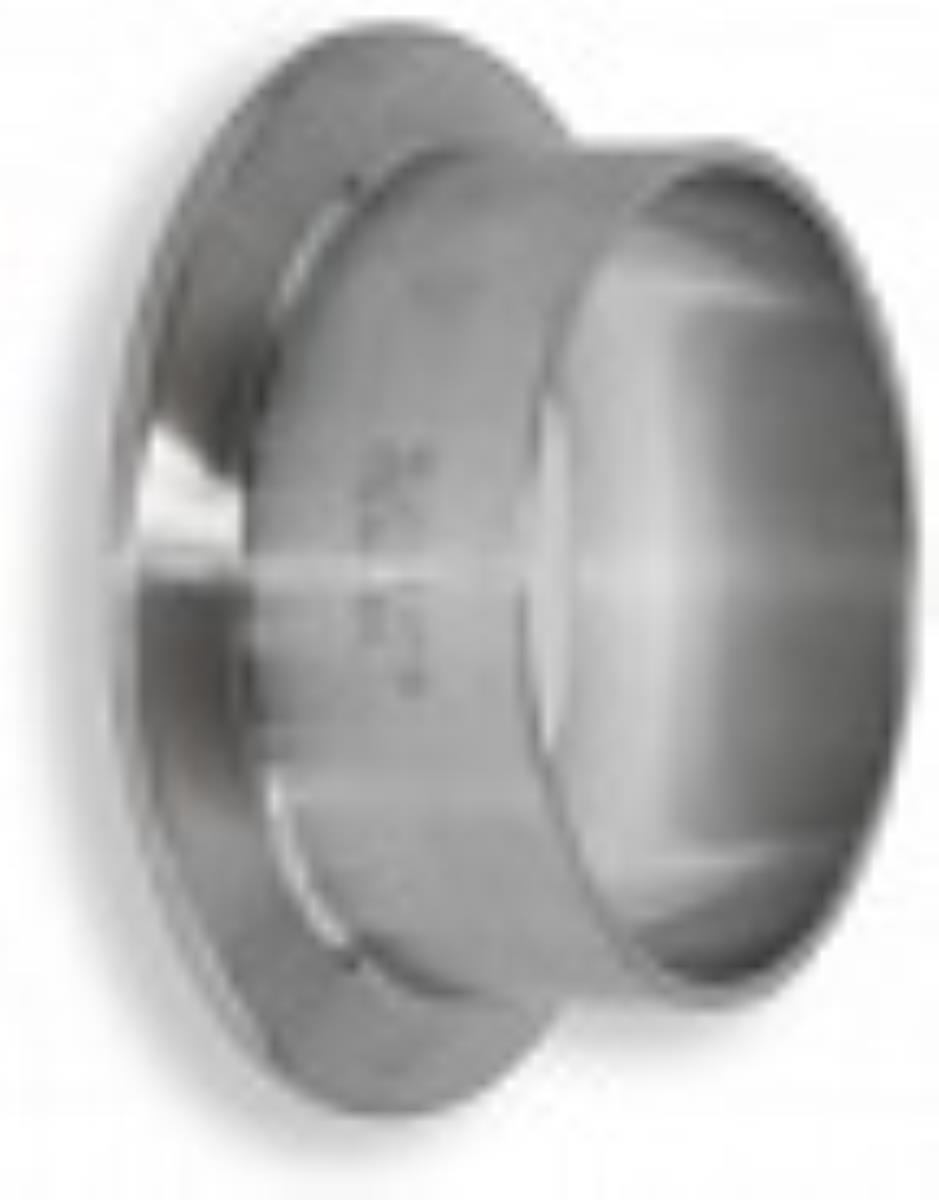

TRONCHETTO CLAMP - BS 4825
CATALOGO ON-LINE › RACCORDI PER L'INDUSTRIA CHIMICA E ALIMENTARE › RACCORDI CLAMP INOX › RACCORDI CLAMP INOX BS 4825
Scarica scheda in formato pdf
Idonei per tubi in acciaio ASTM A270, ovvero sulle specifiche standard per tubi sanitari in acciaio inossidabile austenitico e ferritico oppure austenitico senza saldatura.
RICAVATI DA STAMPAGGIO A CALDO, LUCIDATURA ESTERNA E SATINATURA INTERNA GRANA 150 (FINITURA LS). CHIUSURA RAPIDA CONFORME ALLE NORME 3-A SANITARY STANDARD.
SU RICHIESTA ANCHE A NORMA ISO 2852 - A NORMA DIN 32676
TIPO DI GUARNIZIONE: STANDARD - IMBUSTATA - A LABBRO
TIPO DI MATERIALE DELLA GUARNIZIONE: EPDM, PTFE, FKM, GOMMA/PTFE
RICAVATI DA STAMPAGGIO A CALDO, LUCIDATURA ESTERNA E SATINATURA INTERNA GRANA 150 (FINITURA LS). CHIUSURA RAPIDA CONFORME ALLE NORME 3-A SANITARY STANDARD.
SU RICHIESTA ANCHE A NORMA ISO 2852 - A NORMA DIN 32676
TIPO DI GUARNIZIONE: STANDARD - IMBUSTATA - A LABBRO
TIPO DI MATERIALE DELLA GUARNIZIONE: EPDM, PTFE, FKM, GOMMA/PTFE
| DN | Ø CANOTTO mm |
Ø CARTELLA mm |
Ø FORO mm |
LUNGHEZZA CORTO mm |
LUNGHEZZA LUNGO mm |
PRESSIONE MASSIMA bar |
| 1/2" | 12,70 | 25,20 | 9,4 | 12,7 | 28,60 | 80 |
| 3/4" | 19,05 | 25,20 | 15,75 | 12,7 | 28,60 | 80 |
| 1" | 25,40 | 50,50 | 22,10 | 12,7 | 28,60 | 18 |
| 1"1/2 | 38,10 | 50,50 | 34,80 | 12,7 | 28,60 | 18 |
| 2" | 50,80 | 64,00 | 47,50 | 12,7 | 28,60 | 17 |
| 2"1/2 | 63,50 | 77,50 | 60,20 | 12,7 | 28,60 | 13 |
| 3" | 76,20 | 91,00 | 72,90 | 12,7 | 28,60 | 9 |
| 4" | 101,60 | 119,00 | 97,40 | 15,8 | 28,60 | 8 |
| 6" | 152,50 | 166,87 | 146,96 | - | 28,60 | 5 |
| 8" | 203,30 | 217,67 | 197,66 | - | 28,60 | 5 |
| 10" | 254,10 | 268,47 | 246,98 | - | 28,60 | 3 |
| 12" | 304,80 | 319,27 | 297,68 | - | 28,60 | 3 |
CLAMP SOCKET - BS 4825
