Tubo flessibile perfetto per convogliare oli e creme e resistere ai processi di pulizia CIP. VENA® FLEXIP è la soluzione perfetta per le industrie cosmetiche. È stato sviluppato tenendo conto di tutte le richieste e le esigenze dei produttori di cosmetici. Il tubo presenta una buona resistenza specialmente nei prodotti grassi e oleosi.
Il tubo è realizzato in silicone, tuttavia presenta uno strato interno realizzato con fluoro elastomeri e particelle di PTFE, che conferiscono una buona resistenza sia alle soluzioni detergenti CIP acide che ad alcune basiche. I materiali e le costruzioni di VENA® FLEXIP consentono loro di avere le seguenti proprietà:
Intervallo di temperatura operativa è da -20ºC a 175ºC, può raggiungere fino a +200 ºC per brevi periodi di tempo. Può essere pulito con processo a vapore o SIP a 130 ºC e processo CIP-acido e un po' di base in condizioni difficili. Raggio di curvatura ridotto. Resistenza al vuoto: 0,91 bar (12,23 psi).
- Leggero.
- Testato e certificato
- Costruzione e i materiali sono testati
- Raggi minimi di curvatura
Standard FDA statunitense 21 CFR 177.2600.
Standard tedesco BfR parte XV.
Test in vivo USP Classe VI, 121ºC.
ISO 10993-4, 5, 6 e 10
ResAp 2004 (5), secondo Reg 1935/2004 / CEE
Reg 10/2011 / ECC
Farmacopea Eurepan 3.1.9
3A Sanitary Standard 18-03 Classe I (materiale).
Direttiva UE 2002/95 / ECC per la restrizione dell'uso di sostanze pericolose (RoHS)

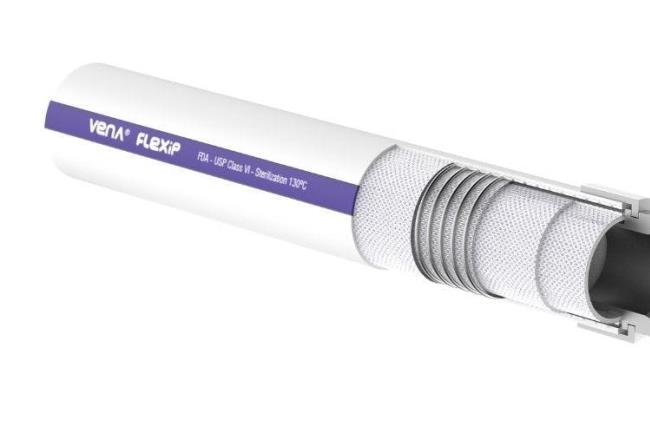

La costruzione Vena®Flexip è un tubo flessibile in silicone prodotto con uno strato interno ibrido tra fluoro elastomeri e PTFE, con tre rinforzi in tessuto di poliestere e una molla in filo di acciaio inossidabile, il tutto racchiuso all'interno del tubo. Aspetto interno ed esterno liscio bianco. Rinforzo di tre tessuti in poliestere.Molla in plastica o filo d'acciaio inox (su richiesta) racchiusa all'interno del tubo. Il tubo è completamente atossico.
Può essere dotato di raccordi in acciaio inossidabile 316L su ciascuna estremità con un valore di rugosità inferiore a 0,8um.
Costruzione
Questo riferimento è prodotto con uno strato interno ibrido tra fluoro elastomeri e PTFE, con tre tessuti in poliestere rinforzi e una molla in filo di acciaio inossidabile, il tutto racchiuso all'interno del tubo.

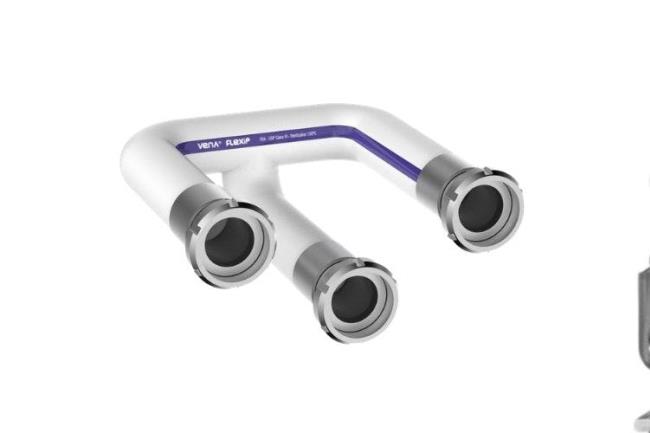

Costruzioni personalizzate su richiesta. Forme come gomiti e curvature possono anche essere realizzate per adattarle a qualsiasi installazione. VENA® FLEXIP può essere prodotto in diverse costruzioni a seconda delle esigenze dei nostri clienti. È flessibile e resistente rendendolo perfetto per adattarsi a qualsiasi tipo di macchinario.
Il prodotto è perfetto per riempitrici, vasche di formulazione e qualsiasi tipo di macchinario che richieda flessibilità, resistenza a forti movimenti, durata nel tempo, resistenza alle alte temperature ed evita perdite o sprechi di prodotto.
Uso precauzioni
- Le condizioni di lavoro estreme o l'utilizzo di materiali a bassa compatibilità con Vena®Flexip possono aggredire gli interni superficie del tubo. Si consiglia di ispezionare l'aspetto interno per crepe o rigonfiamenti e sostituire il tubo flessibile, se necessario.
- La copertura del tubo deve essere ispezionata su tutta la lunghezza per segni di indurimento, abrasione, tagli, piegature o schiacciamenti.
| Diametro interno mm |
Spessore parete mm |
Pressione di esercizio bar |
pressione di scoppio bar |
Raggio di curvatura mm |
| 6 | 5.5 | 32,70 | 98,10 | 29 |
| 8 | 5.5 | 31,20 | 93,50 | 31 |
| 10 | 5.5 | 29,70 | 89,00 | 34 |
| 13 | 5.5 | 27,50 | 28,50 | 39 |
| 16 | 5.5 | 25,40 | 76,30 | 45 |
| 19 | 5.5 | 23,50 | 70,50 | 54 |
| 22 | 5.5 | 21,60 | 64,90 | 60 |
| 25 | 5.5 | 19,90 | 59,60 | 68 |
| 32 | 5.5 | 16,20 | 48,50 | 94 |
| 38 | 5.5 | 13,40 | 40,30 | 112 |
| 51 | 5.5 | 8,90 | 26,70 | 144 |
| 63 | 5.5 | 6,40 | 19,20 | 181 |
| 76 | 5.5 | 5,50 | 16,60 | 232 |
