TUBO VENAŽ SIL 650V
CATALOGO ON-LINE TUBI FLESSIBILI Tubi per industria farmaceutica Tubi in SILICONE per industria farmaceutica
Scarica scheda in formato pdf

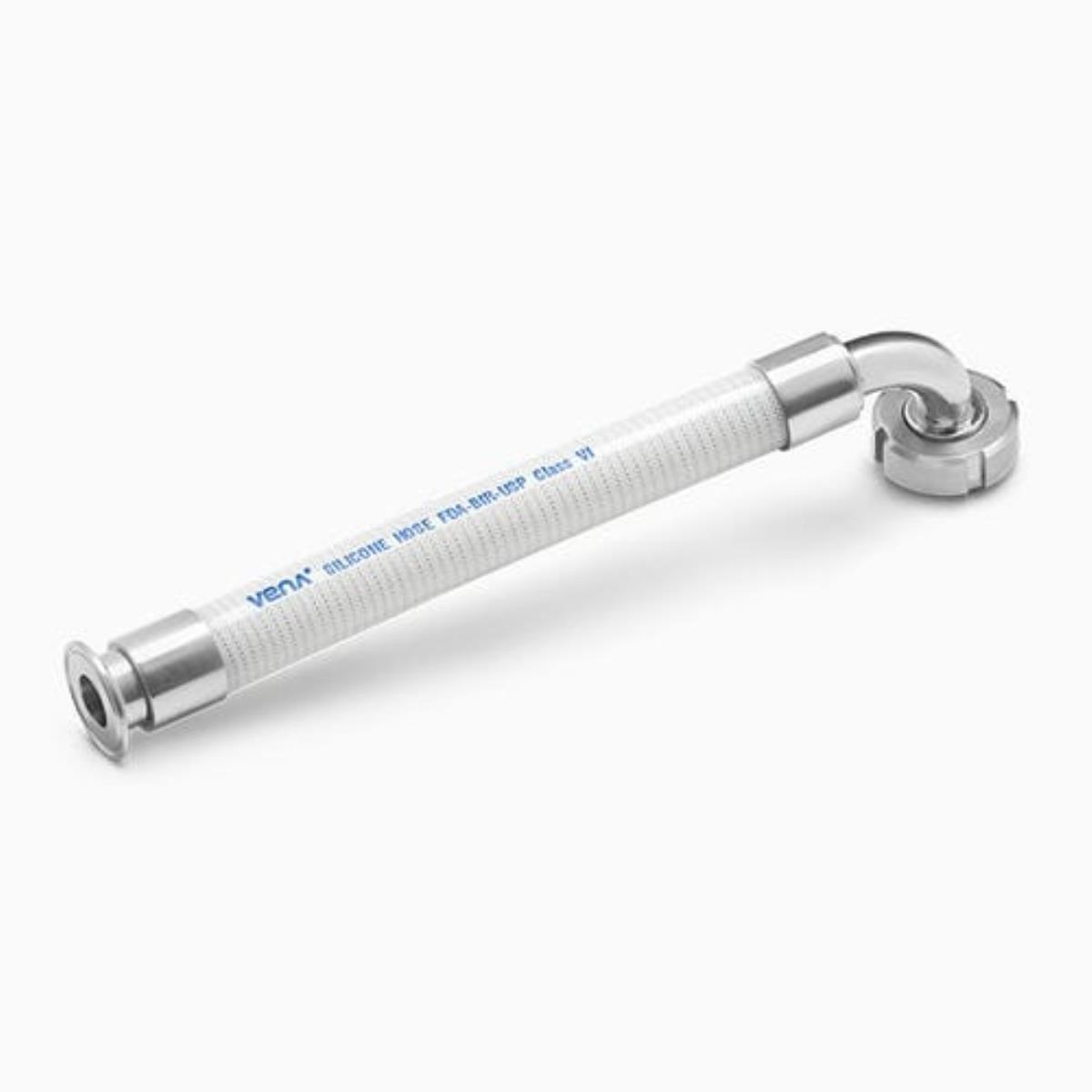

Tubo in Silicone Bianco adeguato ai massimi standard di certificazione nell'ambito Farmaceutico e alimentare.
Particolarmente indicato per il trasporto di fluidi liquidi o semiliquidi nell'industria alimentare, cosmetica, chimica e farmaceutica in generale. Il tubo è tubo molto resistente e leggero, facile da maneggiare. È consigliato soprattutto quando è richiesto un raggio di curvatura estremamente piccolo. Questi tubi sono in grado di trasportare alimenti liquidi o densi ad alte temperature per impulso o aspirazione, poiché la loro struttura può resistere sia alla pressione che al vuoto.Proprietà
Inodore, insapore e completamente atossico. Aspetto interno traslucido e liscio, aspetto esterno bianco o colorato e liscio. Può essere dotato di raccordi in acciaio INOX su ciascuna estremità con un valore di rugosità inferiore a 0,8 µm.
La temperatura operativa varia da -60ºC (-75ºF) a +180ºC (356ºF), può raggiungere fino a +200ºC (392ºF) durante brevi periodi di tempo.
La lunghezza di fabbricazione standard è di 4 metri (13,12 piedi), ma in diametri specifici può essere prodotta una lunghezza di 6 metri (19,69 piedi).
La resistenza al vuoto per questo tubo è di 0,91 Bar (13,23 psi).
Limitazioni
Rispettare i valori stabiliti del raggio di curvatura e della pressione di lavoro. Prestare attenzione alla compatibilità chimica del fluido con il silicone. Questo prodotto non è raccomandato per il trasporto di particelle abrasive.
Regolamenti
Silicone polimerizzato al platino prodotto nel rispetto di:
- Standard FDA statunitense 21 CFR 177.2600
- Standard tedesco BfR parte XV
- Test in vivo USP Classe VI , 121ºC
- ISO 10993-4, 5, 6 e 10
- ResAp 2004 (5), secondo Reg 1935/2004/CEE, e Reg 10/2011/CEE
- Farmacopea Europea 3.1.9
- 3A Sanitaria Standard 18-03 Classe I (materiale)
- 3A Sanitaria Standard 62-02 (tubi flessibili)
Costruzione
Realizzata con tre rinforzi in tessuto di poliestere e una spirale in acciaio inossidabile alla quale è stata applicata un filo di rame, montato parallelamente alla molla inox per migliorare la scarica dell'elettricità statica.
Attenzione ! Il tubo deve essere opportunamente messo a terra per consentire la dissipazione di corrente della carica statica, collegando a terra i raccordi metallici del tubo o direttamente il filo di rame di entrambe le estremità del tubo.
- Le condizioni di lavoro estreme o l'utilizzo di materiali poco compatibili con il silicone possono aggredire la superficie interna del tubo. Si consiglia di ispezionare l'aspetto interno sistematicamente per individuare eventuali crepe o rigonfiamenti e, se necessario, sostituire il tubo.
- Anche la copertura del tubo deve essere ispezionata su tutta la lunghezza per rilevare segni di indurimento, abrasione, tagli, attorcigliamenti o schiacciamenti.
| Diametro interno |
Spessore parete |
Pressione di esercizio |
Pressione di scoppio |
Raggio di curvatura |
|
| mm | inch | mm | bar | bar | mm |
| 6 | 1/4" | 5,5 | 26,0 | 77,9 | 29 |
| 8 | 5/16" | 5,5 | 24,0 | 72,0 | 31 |
| 10 | 3/8" | 5,5 | 22,0 | 65,9 | 34 |
| 13 | 1/2" | 5,5 | 19,9 | 59,7 | 39 |
| 16 | 5/8" | 5,5 | 18,3 | 54,8 | 45 |
| 19 | 3/4" | 5,5 | 16,5 | 49,6 | 54 |
| 22 | 7/8" | 5,5 | 15,8 | 47,3 | 60 |
| 25 | 1" | 5,5 | 14,8 | 44,3 | 68 |
| 32 | 1"1/4 | 5,5 | 12,8 | 38,5 | 94 |
| 38 | 1"1/2 | 5,5 | 11,5 | 34,5 | 112 |
| 51 | 2" | 5,5 | 9,2 | 27,5 | 144 |
| 63 | 2"1/2 | 5,5 | 7,5 | 22,6 | 181 |
| 76 | 3" | 6,0 | 6,1 | 18,2 | 232 |
| 102 | 4" | 6,0 | 3,7 | 11,2 | 367 |
