TUBO FLEX 150 - S/FR DOPPIA PARETE
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi aspirazione gas e fumi caldi
Scarica scheda in formato pdf

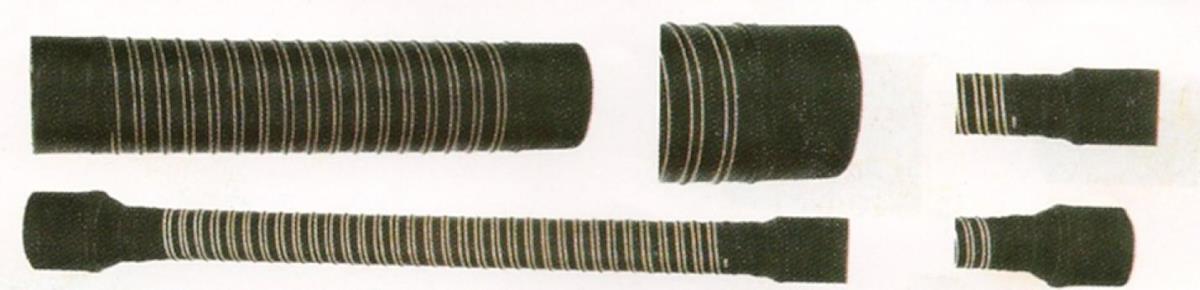

Tubo flessibile realizzato con un doppio strato di tessuto in fibra di vetro spalmato di neoprene AUTOESTINGUENTE rinforzato tramite spirale in acciaio armonico e doppio cordoncino esterno in fibra di vetro, interno liscio.
Può essere realizzato con manicotti lisci alle estremità, una buona alternativa per facilitare l'installazione del tubo. Flessibilissimo, leggero e di grande comprimibilità assiale di circa il 30% trattasi di un tubo con effetto a molla.
Colore nero.
Pressione massima circa 3 volte quella di esercizio.
Intervallo di temperatura d'esercizio da -55° a 130º.
Questi tubi possono tollerare fino a 150° per brevi periodi di tempo.
Lunghezza standard metri 4, esecuzioni speciali a richiesta.
Rispondente alle seguenti normative antifiamma:
- classe M1 (UNE 23723-90)
- CL V0 UL94
- EN 45545-2:2013
- UNI CEI 11170-3:2005
Impiego: industria metalmeccanica, automotive, aerospaziale, raffreddamento sistemi eletromeccanici, impianti frenanti, sale macchina navali.
Fornibile in pezzature d'impiego con manicotti all'estremità!
Può essere realizzato con manicotti lisci alle estremità, una buona alternativa per facilitare l'installazione del tubo. Flessibilissimo, leggero e di grande comprimibilità assiale di circa il 30% trattasi di un tubo con effetto a molla.
Colore nero.
Pressione massima circa 3 volte quella di esercizio.
Intervallo di temperatura d'esercizio da -55° a 130º.
Questi tubi possono tollerare fino a 150° per brevi periodi di tempo.
Lunghezza standard metri 4, esecuzioni speciali a richiesta.
Rispondente alle seguenti normative antifiamma:
- classe M1 (UNE 23723-90)
- CL V0 UL94
- EN 45545-2:2013
- UNI CEI 11170-3:2005
Impiego: industria metalmeccanica, automotive, aerospaziale, raffreddamento sistemi eletromeccanici, impianti frenanti, sale macchina navali.
Fornibile in pezzature d'impiego con manicotti all'estremità!
| Codice | Dimensioni Ø interno mm |
Pressione di esercizio bar |
Depressione mm(H2O) |
Raggio di curvatura mm |
Peso gr/m |
|---|---|---|---|---|---|
| 11NV150S/FR019 | 19 | 3,0 | 7300 | 9 | 110 |
| 11NV150S/FR025 | 25 | 2,8 | 7100 | 12 | 185 |
| 11NV150S/FR038 | 38 | 2,6 | 6000 | 18 | 305 |
| 11NV150S/FR051 | 51 | 2,6 | 5200 | 24 | 360 |
| 11NV150S/FR063 | 63 | 2,4 | 4600 | 31 | 485 |
| 11NV150S/FR076 | 76 | 2,2 | 4300 | 38 | 580 |
| 11NV150S/FR089 | 89 | 2,0 | 4000 | 44 | 690 |
| 11NV150S/FR095 | 95 | 1,9 | 3700 | 49 | 730 |
| 11NV150S/FR102 | 102 | 1,9 | 3500 | 52 | 770 |
| 11NV150S/FR114 | 114 | 1,5 | 3000 | 60 | 845 |
| 11NV150S/FR127 | 127 | 1,4 | 2400 | 69 | 925 |
| 11NV150S/FR152 | 152 | 1,2 | 1700 | 75 | 1200 |
| 11NV150S/FR178 | 180 | 1,0 | 1200 | 90 | 1430 |
| 11NV150S/FR203 | 203 | 0,7 | 900 | 101 | 1650 |
| 11NV150S/FR250 | 254 | 0,5 | 700 | 150 | 2090 |
| 11NV150S/FR305 | 305 | 0,3 | 500 | 200 | 2550 |
