TUBO FLEX 150 doppia parete
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi aspirazione gas e fumi caldi
Scarica scheda in formato pdf

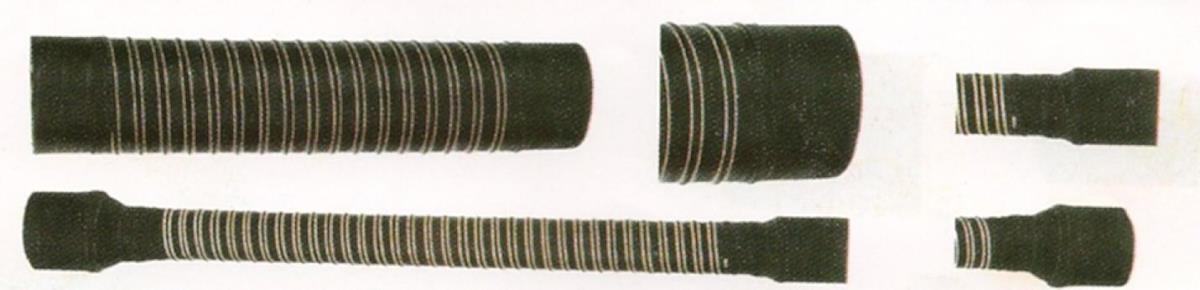

Tubo flessibile realizzato con un doppio strato di tessuto in fibra di vetro spalmato di neoprene rinforzato tramite spirale in acciaio armonico e cordoncino esterno in fibra di vetro cucito. Può essere realizzato con manicotti lisci alle estremità , una buona alternativa per facilitare l'installazione del tubo.
Flessibilissimo, leggero e di grande comprimibilità assiale di circa il 30% trattasi di un tubo con effetto a molla. Colore nero.
Pressione massima circa 3 volte quella di esercizio.
Temperatura d'esercizio da -55° a 130ºC (150°C per brevi periodi di tempo).
Lunghezza standard metri 4, esecuzioni speciali a richiesta.
Rispondente alle normative antifiamma , classe m1 (UNE 23723-90) CL V0 UL94.
Impiego:
– Raffreddamento di unità elettroniche.
– Trasporto di aria calda in macchine da stampa.
– Trasporto di aria calda in macchine per la produzione di sacchetti di plastica.
– Estrazione di gas di scarico dai motori.
– Aspirazione di gas di saldatura. aspirazione e ventilazione industriale, raffreddamento di apparati elettronici, convogliamento aria e gas ad alte e basse temperature, ideale nei veicoli a motore per la sua flessibilità .
A richiesta fornibile in pezzature d'impiego con manicotti all'estremità .
Diametri di produzione: 19 - 25 - 28 - 30 - 32 - 35 - 38 - 39 - 41 - 44 - 51 - 55 - 57 - 60 - 63 - 64 - 65 - 70 - 76 - 80 - 83 - 90 - 95 - 102 - 114 - 120 - 121 - 127 - 130 - 140 - 150 - 152 - 160 - 165 - 180 - 203 - 229 - 254-305.
Flessibilissimo, leggero e di grande comprimibilità assiale di circa il 30% trattasi di un tubo con effetto a molla. Colore nero.
Pressione massima circa 3 volte quella di esercizio.
Temperatura d'esercizio da -55° a 130ºC (150°C per brevi periodi di tempo).
Lunghezza standard metri 4, esecuzioni speciali a richiesta.
Rispondente alle normative antifiamma , classe m1 (UNE 23723-90) CL V0 UL94.
Impiego:
– Raffreddamento di unità elettroniche.
– Trasporto di aria calda in macchine da stampa.
– Trasporto di aria calda in macchine per la produzione di sacchetti di plastica.
– Estrazione di gas di scarico dai motori.
– Aspirazione di gas di saldatura. aspirazione e ventilazione industriale, raffreddamento di apparati elettronici, convogliamento aria e gas ad alte e basse temperature, ideale nei veicoli a motore per la sua flessibilità .
A richiesta fornibile in pezzature d'impiego con manicotti all'estremità .
Diametri di produzione: 19 - 25 - 28 - 30 - 32 - 35 - 38 - 39 - 41 - 44 - 51 - 55 - 57 - 60 - 63 - 64 - 65 - 70 - 76 - 80 - 83 - 90 - 95 - 102 - 114 - 120 - 121 - 127 - 130 - 140 - 150 - 152 - 160 - 165 - 180 - 203 - 229 - 254-305.
| Codice articolo |
Dimensioni Ø mm |
Pressione di esercizio bar |
Depressione bar |
Raggio di curvatura m |
Peso gr/m |
|---|---|---|---|---|---|
| 11NV15DS00019 | 19 | 3 | 0,73 | 9 | 110 |
| 11NV15DS00025 | 25 | 2,8 | 0,71 | 12 | 185 |
| 11NV15DS00038 | 38 | 2,6 | 0,60 | 18 | 305 |
| 11NV15DS00051 | 51 | 2,6 | 0,52 | 24 | 360 |
| 11NV15DS00063 | 63 | 2,4 | 0,4 | 31 | 485 |
| 11NV15DS00076 | 76 | 2,2 | 0,43 | 38 | 580 |
| 11NV15DS00089 | 89 | 2,0 | 0,4 | 44 | 690 |
| 11NV15DS00095 | 95 | 1,9 | 0,37 | 49 | 730 |
| 11NV15DS00102 | 102 | 1,9 | 0,35 | 52 | 770 |
| 11NV15DS00114 | 114 | 1,5 | 0,30 | 60 | 845 |
| 11NV15DS00127 | 127 | 1,40 | 2,40 | 69 | 925 |
| 11NV15DS00152 | 152 | 1,20 | 0,17 | 75 | 1200 |
| 11NV15DS00178 | 178 | 1,0 | 0,12 | 90 | 1430 |
| 11NV15DS00203 | 203 | 0,7 | 0,09 | 101 | 1650 |
| 11NV15DS00250 | 250 | 0,5 | 0,07 | 150 | 2090 |
| 11NV15DS00305 | 305 | 0,3 | 0,05 | 200 | 2550 |
FLEX HOSE 150 double wall
