TUBO FLEX 150 monoparete
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi aspirazione gas e fumi caldi
Scarica scheda in formato pdf

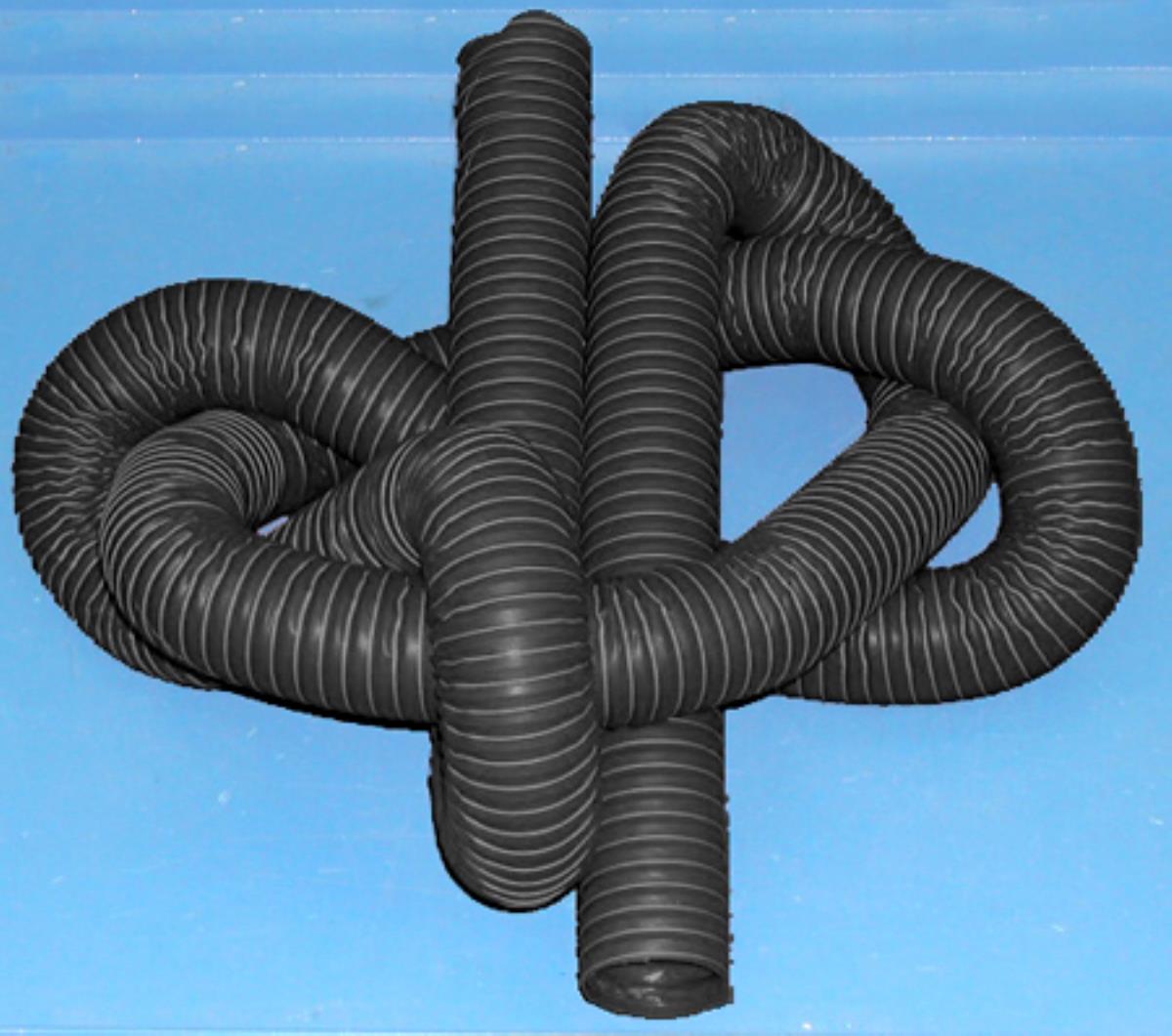

Tubo flessibile realizzato con uno strato di tessuto in fibra di vetro spalmato di neoprene rinforzato tramite spirale in acciaio armonico e cordoncino esterno in fibra di vetro cucito. Può essere realizzato con manicotti lisci alle estremità , una buona alternativa per facilitare l'installazione del tubo. Flessibilissimo, leggero e di grande comprimibilità assiale di circa il 30% trattasi di un tubo con effetto a molla. Colore nero.
Pressione massima circa 3 volte quella di esercizio.
Intervallo di temperatura d'esercizio da -55°C a 130ºC
(150°C per brevi periodi di tempo)
Lunghezza standard metri 4, esecuzioni speciali a richiesta
Rispondente alle normative antifiamma , classe m1 (UNE 23723-90) CL V0 UL94.
Impiego:
- Raffreddamento di unità elettroniche.
- Trasporto di aria calda in macchine da stampa.
- Trasporto di aria calda in macchine per la produzione di sacchetti di plastica.
- Estrazione di gas di scarico dai motori.
- Aspirazione di gas di saldatura. aspirazione e ventilazione industriale, raffreddamento di apparati elettronici, convogliamento aria e gas ad alte e basse temperature, ideale nei veicoli a motore per la sua flessibilità .
A richiesta fornibile in pezzature d'impiego con manicotti all'estremità
| Articolo | Diametro interno mm |
Pressione di esercizio bar |
Depressione bar |
Raggio di curvatura mm |
Peso gr/m |
|---|---|---|---|---|---|
| 11NV150000019 | 19 | 1,8 | 0,58 | 12 | 80 |
| 11NV150000025 | 25 | 1,5 | 0,58 | 17 | 120 |
| 11NV150000032 | 32 | 1,5 | 0,58 | 19 | 130 |
| 11NV150000038 | 38 | 1,5 | 0,58 | 23 | 170 |
| 11NV150000040 | 40 | 1,5 | 0,57 | 25 | 180 |
| 11NV150000045 | 45 | 1,5 | 0,56 | 26 | 190 |
| 11NV150000051 | 51 | 1,5 | 0,50 | 30 | 250 |
| 11NV150000063 | 63 | 1,3 | 0,50 | 36 | 300 |
| 11NV150000070 | 70 | 1,2 | 0,50 | 39 | 400 |
| 11NV150000076 | 76 | 1,1 | 0,39 | 42 | 410 |
| 11NV150000080 | 80 | 1,1 | 0,39 | 44 | 420 |
| 11NV150000090 | 90 | 1,1 | 0,38 | 49 | 500 |
| 11NV150000095 | 95 | 1,1 | 0,38 | 52 | 540 |
| 11NV150000102 | 102 | 1,1 | 0,33 | 55 | 570 |
| 11NV150000114 | 114 | 1,0 | 0,30 | 62 | 730 |
| 11NV150000120 | 120 | 0,9 | 0,29 | 66 | 760 |
| 11NV150000127 | 127 | 0,9 | 0,21 | 69 | 81 |
| 11NV150000140 | 140 | 0,9 | 0,20 | 75 | 890 |
| 11NV150000152 | 152 | 0,8 | 0,18 | 81 | 1050 |
| 11NV150000160 | 160 | 0,7 | 0,16 | 85 | 1100 |
| 11NV150000180 | 180 | 0,6 | 0,14 | 94 | 1210 |
| 11NV150000203 | 203 | 0,6 | 0,10 | 107 | 1380 |
| 11NV150000254 | 254 | 0,4 | 0,10 | 132 | 1650 |
| 11NV150000305 | 305 | 0,2 | 0,05 | 156 | 2000 |
FLEX HOSE 150 single wall
