TUBO TERM AL/ISO
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili per ventilazione o aspirazioni aria fredda
Scarica scheda in formato pdf

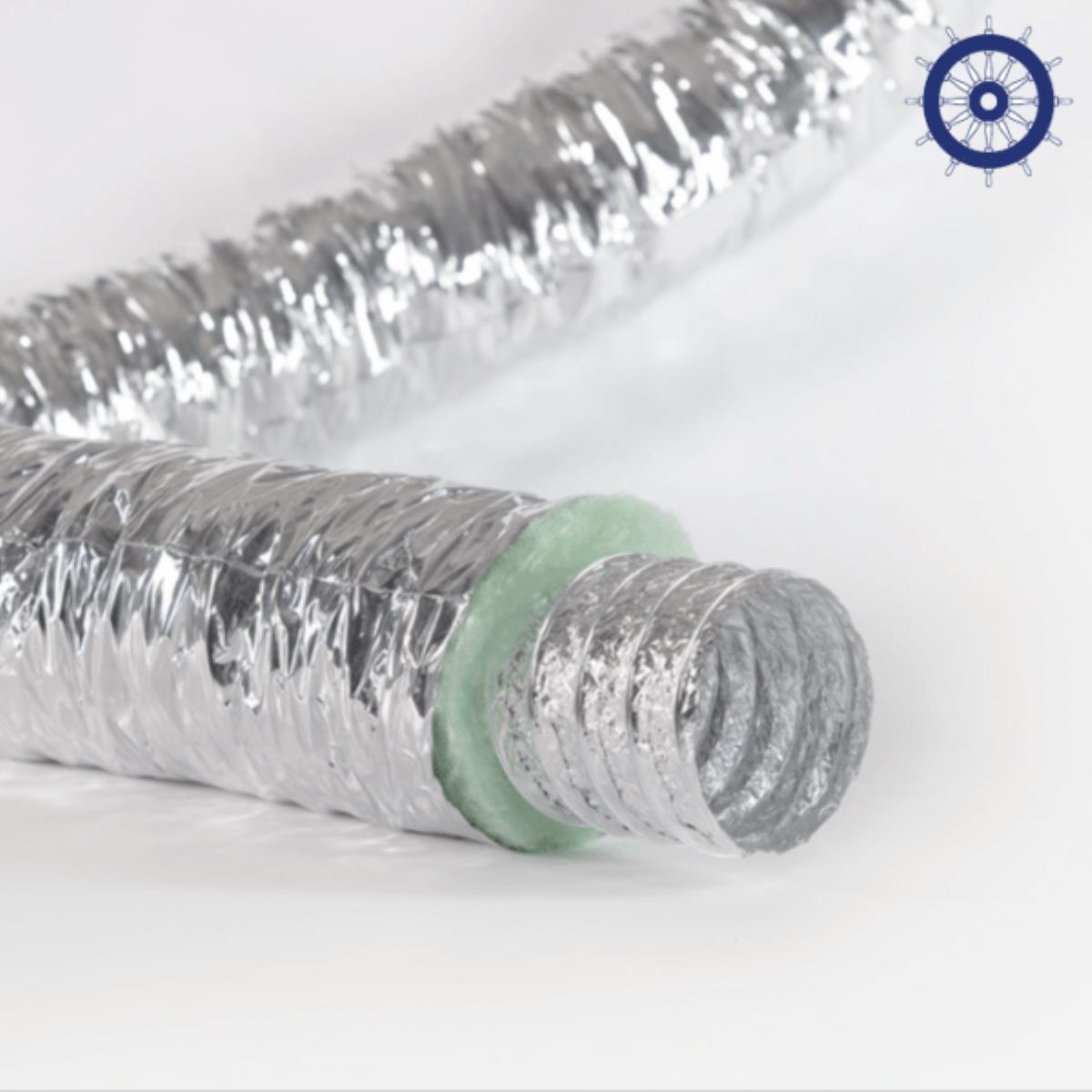

Tubo per condizionamento civile e industriale super flessibile realizzato con parete Multistrato di laminato d’allumino - isolamento in poliestere - laminato d'alluminio interno.
Spirale in filo d’acciaio armonico incorporata.
Isolamento termoisolante in fibra di Poliestere spessore 25mm (16 Kg/mc) a richiesta spessore 50mm
Protezione esterna in film poliolefinico alluminato (flame retardant)
La robustezza della fibra in Poliestere evita la dispersione delle microfibre durante il passaggio dell'aria.
Confezione da 10 metri standard
Diametri di produzione : da 82 a 630 mm
Tempertura d'impiego : -30° a 140° (punte di 180°)
Raggio di curvatura : 0,80 > 1,50 x il diametro
Velocità aria : max 32 m/sec
Pressione : massima 250 mm c.a.
Resistenza termica a 20°C : R=0,58 mq K/W (UNI EN 12664:2002)
APPLICAZIONI: Condizionamento dell'aria, ventilazione.
REAZIONE AL FUOCO
CLASSE ITALIANA : Classe 1 D.M. 26/04/84 Omologa n: RE1205C20D100008
CLASSE FRANCESE : Classe M1 (NF P92-507:2004)
CLASSE EUROPEA :
Spirale in filo d’acciaio armonico incorporata.
Isolamento termoisolante in fibra di Poliestere spessore 25mm (16 Kg/mc) a richiesta spessore 50mm
Protezione esterna in film poliolefinico alluminato (flame retardant)
La robustezza della fibra in Poliestere evita la dispersione delle microfibre durante il passaggio dell'aria.
Confezione da 10 metri standard
Diametri di produzione : da 82 a 630 mm
Tempertura d'impiego : -30° a 140° (punte di 180°)
Raggio di curvatura : 0,80 > 1,50 x il diametro
Velocità aria : max 32 m/sec
Pressione : massima 250 mm c.a.
Resistenza termica a 20°C : R=0,58 mq K/W (UNI EN 12664:2002)
APPLICAZIONI: Condizionamento dell'aria, ventilazione.
REAZIONE AL FUOCO
CLASSE ITALIANA : Classe 1 D.M. 26/04/84 Omologa n: RE1205C20D100008
CLASSE FRANCESE : Classe M1 (NF P92-507:2004)
CLASSE EUROPEA :
- Classe B-s1.d0 (EN 13823:2010) PER TUBAZIONE INTERNA
- Classe B-s1.d0 (EN 13501:12009) PER PARAVAPORE
- Classe B-s2.d0 (EN 13501-12009) PER MATERASSINO TERMOISOLANTE
- MED/3, 18f (2014/90/UE) Materiali di copertura e rivestimenti per pavimenti a limitata capacità di propagazione della fiamma
GREEN BUILDING
Contribuisce all’ottenimento dei crediti dei maggiori sistemi di rating internazionali di sostenibilità degli edifici:
- LEED: IP, EA, MR
- WELL: MATERIALS, COMMUNITY
- BREEAM: MAN, ENE, WST
| DIAMETRI | VELOCITA' DELL'ARIA 8m/s |
VELOCITA' DELL'ARIA 8m/s |
||
| mm | PORTATA m3/h |
PERDITA DI CARICO Pa/m |
PORTATA m3/m |
PERDITA DI CARICO Pa/m |
| 82 | 152 | 19 | 190 | 31 |
| 102 | 250 | 15 | 333 | 24 |
| 127 | 383 | 12 | 368 | 18 |
| 160 | 575 | 8 | 773 | 14 |
| 203 | 900 | 7 | 1151 | 11 |
| 254 | 1445 | 5 | 1843 | 8 |
| 318 | 2278 | 4 | 3105 | 6 |
| 356 | 3058 | 3 | 3850 | 5 |
| 406 | 3845 | 3 | 4590 | 4 |
| 508 | 5111 | 2 | 8223 | 3 |
TERM AL/ISO PIPE
