LOK SMC-G - Per tubo in pollici maschio BSPP
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf

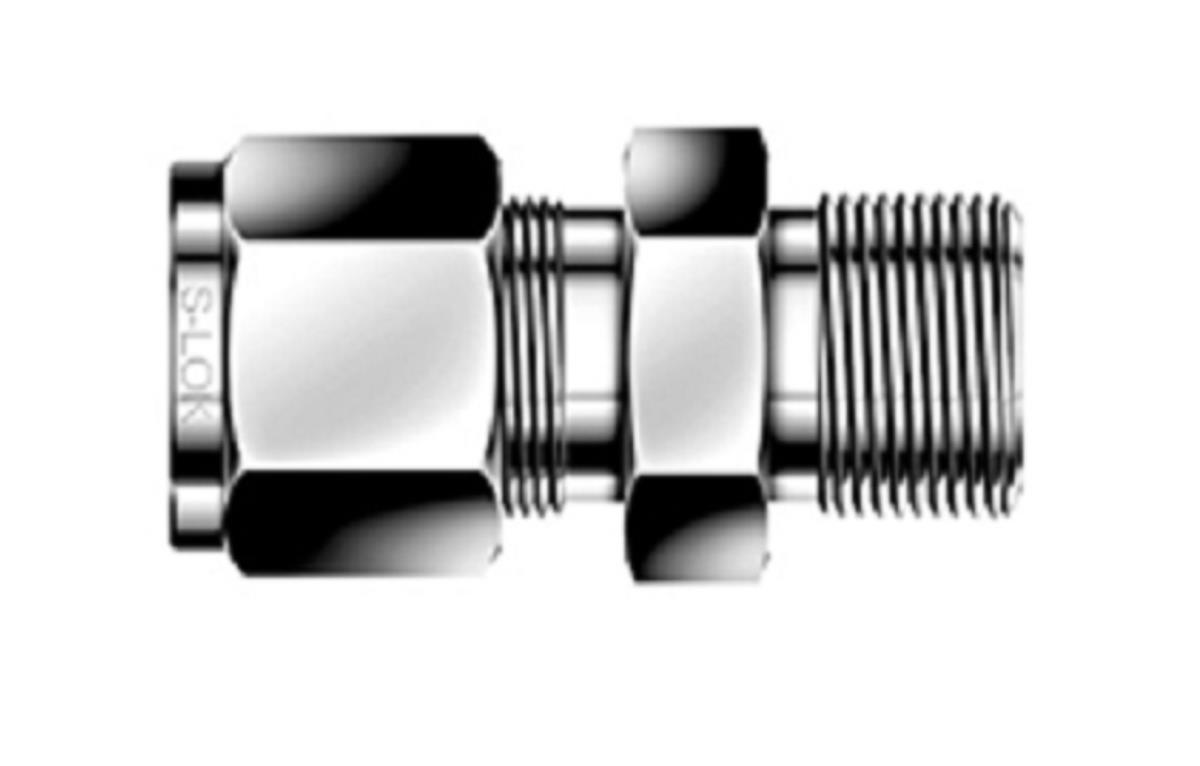

Raccordo terminale diritto in acciaio inox AISI 316 a doppia ogiva per tubi con diametro esterno in pollici e filetto maschio cilindrico BSPPT (British Standard Parallel Pipe Thread). Da abbinare con guarnizione metallo/gomma (BONDED tipo LOK SGB).
Confezione minima 10 pezzi.
SU RICHIESTA FORNIBILE IN VERSIONE PER TERMOCOPPIA (SMCT), ovvero il connettore per termocoppia S-Lok HA IL FORO PASSANTE DEL DIAMETRO DEL TUBO, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del foro del raccordo.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
Confezione minima 10 pezzi.
SU RICHIESTA FORNIBILE IN VERSIONE PER TERMOCOPPIA (SMCT), ovvero il connettore per termocoppia S-Lok HA IL FORO PASSANTE DEL DIAMETRO DEL TUBO, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del foro del raccordo.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
| Codice |
diamentro
esterno tubo |
filetto
|
foro interno raccordo |
||
|
pollici
|
mm
|
BSPPT
|
mm
|
||
|
SMC-2-2G
|
1/8
|
3.17
|
1/8
|
2.28 | |
|
SMC-2-4G
|
1/8
|
3.17
|
1/4 |
2.28
|
|
|
SMC-2-6G
|
1/8
|
3.17
|
3/8
|
2.28
|
|
|
SMC-4-2G
|
1/4
|
6.35 |
1/8
|
2.28
|
|
|
SMC-4-4G
|
1/4
|
6.35
|
1/4 |
4.82
|
|
|
SMC-4-6G
|
1/4
|
6.35
|
1/2
|
4.82
|
|
|
SMC-4-8G
|
1/4
|
6.35
|
1/8
|
4.82 | |
|
SMC-6-4G
|
3/8
|
9.53
|
1/4
|
4.82
|
|
|
SMC-6-6G
|
3/8
|
9.53
|
3/8
|
7.11
|
|
|
SMC-6-8G
|
3/8
|
9.53
|
1/16
|
7.11
|
|
|
SMC-8-4G
|
1/2
|
12.70
|
1/4
|
7.11
|
|
|
SMC-8-6G
|
1/2
|
12.70
|
3/8
|
9.65
|
|
|
SMC-8-8G
|
1/2
|
12.70
|
1/2
|
10.41
|
|
|
SMC-12-8G
|
3/4
|
19.05
|
1/2
|
11.93
|
|
|
SMC-12-12G
|
3/4
|
19.05
|
3/4
|
15.74
|
|
|
SMC-16-8G
|
1
|
25.40
|
1/2
|
11.93
|
|
|
SMC-16-16G
|
1
|
25.40
|
1
|
22.35
|
|
|
SMC-20-20G
|
1-1 / 4
|
31.75 |
1-1 / 4
|
27.68
|
|
|
SMC-24-24G
|
1-1 / 2
|
38.10
|
1-1 / 2
|
34.03
|
|
LOK SMC-G - For BSPP male inch pipe
