LOK SMC-N - tubo in pollici maschio NPT
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf

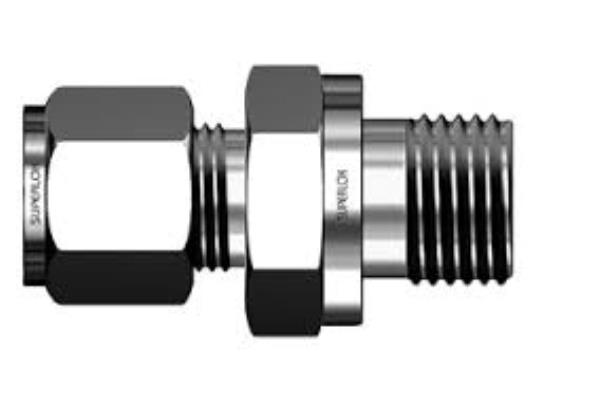

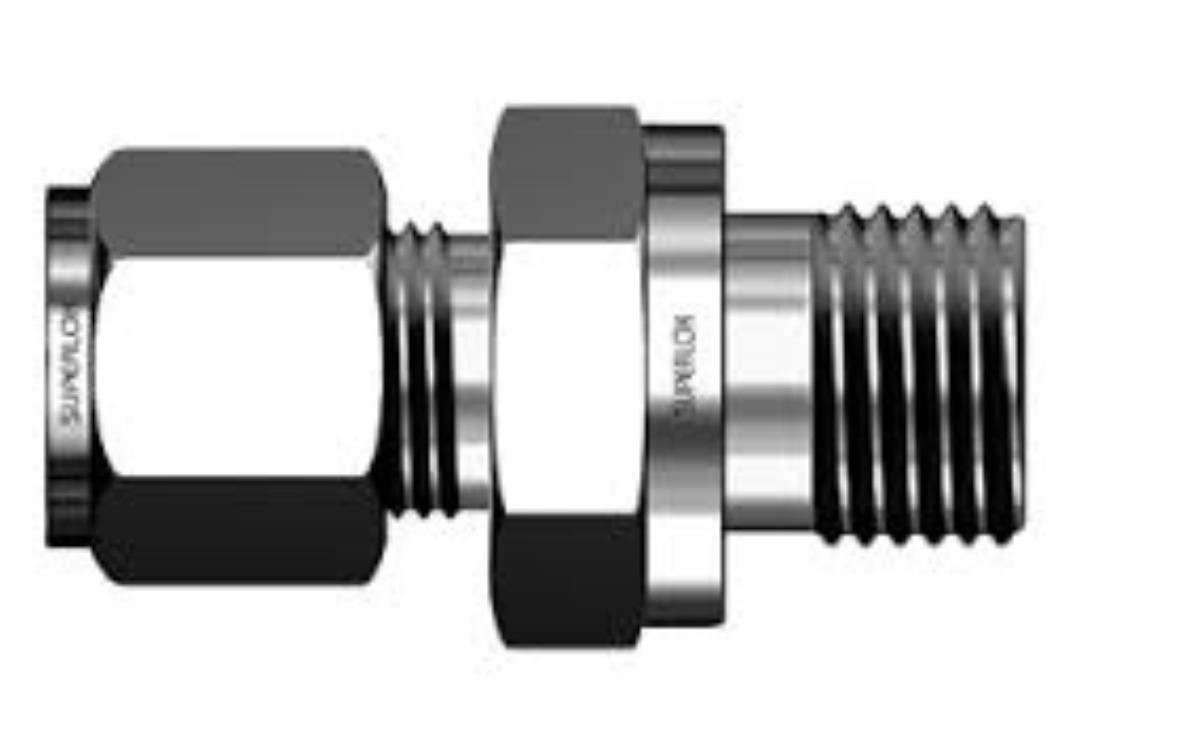

Raccordo terminale diritto per tubo inox con filettatura Americana NPT.
Il connettore per termocoppia S-Lok non ha spalle né angolo di dimensionamento all'interno il raccordo, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del filo del raccordo.
Confezione minima 10 pezzi.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
Il connettore per termocoppia S-Lok non ha spalle né angolo di dimensionamento all'interno il raccordo, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del filo del raccordo.
Confezione minima 10 pezzi.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
| Codice |
diametro Tubo
|
filetto
|
foro interno raccordo
|
||
|
pollici
|
mm
|
NPT
|
mm
|
||
|
SMC-1-1N
|
1/16
|
1.59
|
1/16
|
1.27
|
|
|
SMC-1-2N
|
1/16
|
1.59
|
1/8
|
1.27
|
|
|
SMC-1-4N
|
1/16
|
1.59
|
1/4
|
1.27
|
|
|
SMC-2-1N
|
1/8
|
3.17
|
1/16
|
2.28
|
|
|
SMC-2-2N
|
1/8
|
3.17
|
1/8
|
2.28
|
|
|
SMC-2-4N
|
1/8
|
3.17
|
1/4
|
2.28
|
|
|
SMC-2-6N
|
1/8
|
3.17
|
3/8
|
2.28
|
|
|
SMC-2-8N
|
1/8
|
3.17
|
1/2
|
2.28
|
|
|
SMC-3-2N
|
3/16
|
4.76
|
1/8
|
3.04
|
|
|
SMC-3-4N
|
3/16
|
4.76
|
1/4
|
3.04
|
|
|
SMC-4-1N
|
1/4
|
6.35
|
1/16
|
4.82
|
|
|
SMC-4-2N
|
1/4
|
6.35
|
1/8
|
4.82
|
|
|
SMC-4-4N
|
1/4
|
6.35
|
1/4
|
4.82
|
|
|
SMC-4-6N
|
1/4
|
6.35
|
3/8
|
4.82
|
|
|
SMC-4-8N
|
1/4
|
6.35
|
1/2
|
4.82
|
|
|
SMC-4-12N
|
1/4
|
6.35
|
3/4
|
4.82
|
|
|
SMC-5-2N
|
5/16
|
7.93
|
1/8
|
4.82
|
|
|
SMC-5-4N
|
5/16
|
7.93
|
1/4
|
6.35
|
|
|
SMC-5-6N
|
5/16
|
7.93
|
3/8
|
6.35
|
|
|
SMC-5-8N
|
5/16
|
7.93
|
1/2
|
6.35
|
|
|
SMC-6-2N
|
3/8
|
9.52
|
1/8
|
4.82
|
|
|
SMC-6-4N
|
3/8
|
9.52
|
1/4
|
7.11
|
|
|
SMC-6-6N
|
3/8
|
9.52
|
3/8
|
7.11
|
|
|
SMC-6-8N
|
3/8
|
9.52
|
1/2
|
7.11
|
|
|
SMC-6-12N
|
3/8
|
9.52
|
3/4
|
7.11
|
|
|
SMC-8-2N
|
1/2
|
12,7
|
1/8
|
4.82
|
|
|
SMC-8-4N
|
1/2
|
12,7
|
1/4
|
7.11
|
|
|
SMC-8-6N
|
1/2
|
12,7
|
3/8
|
9.65
|
|
|
SMC-8-8N
|
1/2
|
12,7
|
1/2
|
10.41
|
|
|
SMC-8-12N
|
1/2
|
12,7
|
3/4
|
10.41
|
|
|
SMC-8-16N
|
1/2
|
12,7
|
1
|
10.41
|
|
|
SMC-10-6N
|
5/8
|
15.87
|
3/8
|
9.65
|
|
|
SMC-10-8N
|
5/8
|
15.87
|
1/2
|
11.93
|
|
|
SMC-10-12N
|
5/8
|
15.87
|
3/4
|
12,7
|
|
|
SMC-12-8N
|
3/4
|
19.05
|
1/2
|
11.93
|
|
|
SMC-12-12N
|
3/4
|
19.05
|
3/4
|
15.74
|
|
|
SMC-12-16N
|
3/4
|
19.05
|
1
|
15.74
|
|
|
SMC-14-12N
|
7/8
|
22.22
|
3/4
|
15.74
|
|
|
SMC-14-16N
|
7/8
|
22.22
|
1
|
18.28
|
|
|
SMC-16-8N
|
1
|
25,4
|
1/2
|
11.93
|
|
|
SMC-16-12N
|
1
|
25,4
|
3/4
|
15.74
|
|
|
SMC-16-16N
|
1
|
25,4
|
1
|
22.35
|
|
|
SMC-20-16N
|
1-1 / 4
|
31.75
|
1
|
22.35
|
|
|
SMC-20-20N
|
1-1 / 4
|
31.75
|
1-1 / 4
|
27.68
|
|
|
SMC-20-24N
|
1-1 / 4
|
31.75
|
1-1 / 2
|
27.68
|
|
|
SMC-24-20N
|
1-1 / 2
|
38.1
|
1-1 / 4
|
27.68
|
|
|
SMC-24-24N
|
1-1 / 2
|
38.1
|
1-1 / 2
|
34.03
|
|
|
SMC-24-32N
|
1-1 / 2
|
38.1
|
2
|
34.03
|
|
|
SMC-32-8N
|
2
|
50,8
|
1/2
|
11.93
|
|
|
SMC-32-20N
|
2
|
50,8
|
1-1 / 4
|
45.97
|
|
|
SMC-32-24N
|
2
|
50,8
|
1-1 / 2
|
45.97
|
|
|
SMC-32-32N
|
2
|
50,8
|
2
|
45.97
|
|
