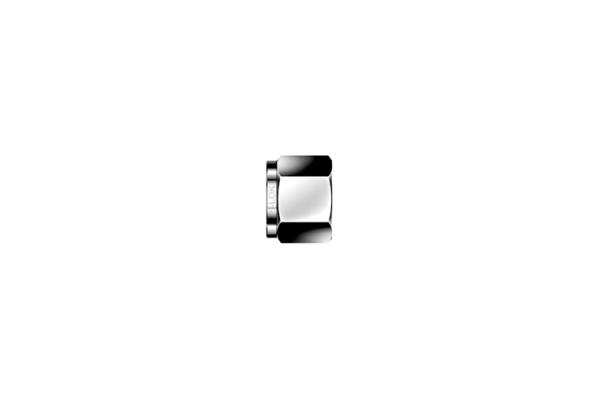

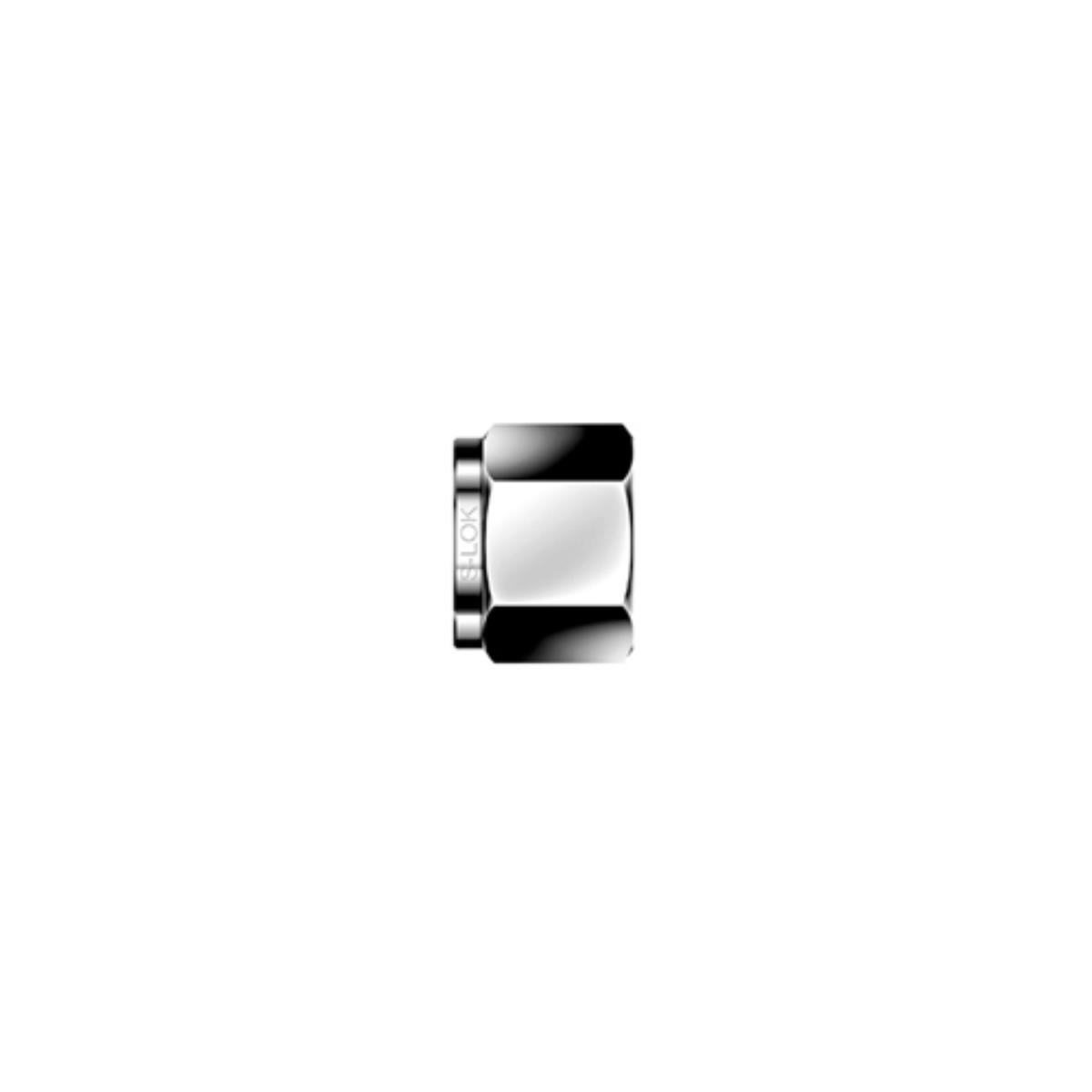

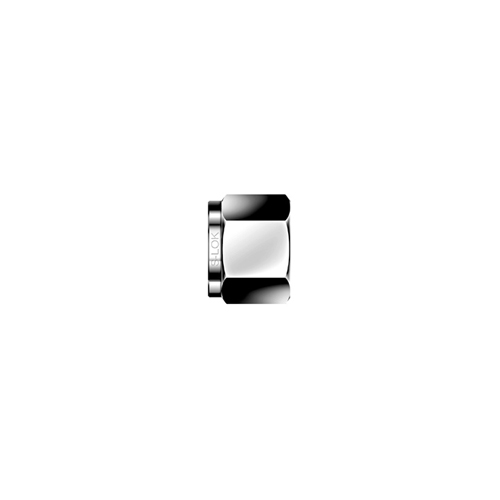

LOK SP - Tappo filettato femmina
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf
Filettatura in pollici - imperiale
| Codice | FILETTO |
Ø
TUBO |
CHIAVE |
|
pollici
|
mm
|
mm
|
|
|
SP-1
|
1/16"
|
1.59 | 7.93 |
|
SP-2
|
1/8"
|
3.17 | 11.11 |
|
SP-3
|
3/16" | 4.76 | 12.70 |
|
SP-4
|
1/4" | 6.35 | 14.28 |
| SP-5 | 5/16" | 7.93 | 15.87 |
| SP-6 | 3/8" | 9.52 | 17.46 |
| SP-8 | 1/2" | 12.70 | 22.22 |
| SP-10 | 5/8" | 15.87 | 25.40 |
| SP-12 | 3/4" | 19.05 | 28.58 |
| SP-14 | 7/8" | 22.22 | 31.75 |
| SP-16 | 1" | 25.40 | 38.10 |
| SP-20 | 1_1/4" | 31.75 | 47.63 |
| SP-24 | 1_1/2" | 38.10 | 57.15 |
| SP-32 | 2" | 50.80 | 76.20 |
Filettatura metrica
| Codice | FILETTO METRICO |
CHIAVE |
| mm |
mm
|
|
|
SP-2M
|
2 | 12 |
| SP-3M | 3 | 12 |
|
SP-4M
|
4 | 12 |
|
SP-6M
|
6 | 14 |
| SP-8M | 8 | 16 |
| SP-10M | 10 | 19 |
| SP-12M | 12 | 22 |
| SP-15M | 15 | 25 |
| SP-16M | 16 | 25 |
| SP-18M | 18 | 30 |
| SP-20M | 20 | 32 |
| SP-22M | 22 | 32 |
| SP-25M | 25 | 38 |
| SP-28M | 28 | 46 |
| SP-32M | 32 | 50 |
| SP-38M | 38 | 60 |
LOK SP - Female threaded cap
