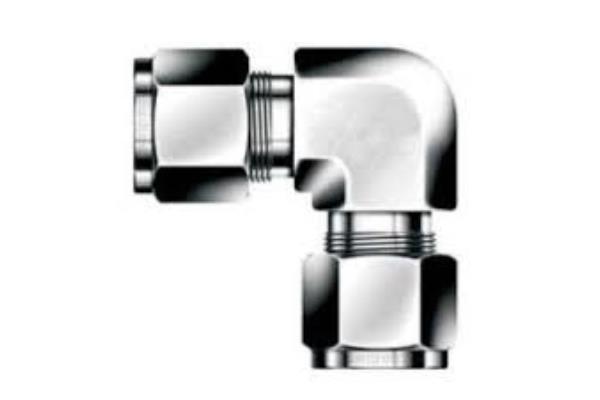

LOK SLW - Connettore maschio girevole ad angolo con filetto a norma SAE
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf
Raccordo maschio ad angolo girevole in acciaio inox AISI 316 con doppia ogiva per tubi con diametro esterno in pollici filetto maschio SAE [American Standard] la cui sigla sta per Society Automotive Engineers di profilo triangolare con la cresta e il fondo smussati, le pareti interne sono angolate di 60°.
| Codice |
diamentro esterno
tubo |
filetto
|
foro interno raccordo |
|
|
pollici
|
mm
|
SAE |
mm
|
|
|
SLW-2-2P
|
1/8"
|
3.17
|
1/8" |
4.82
|
|
SLW-4-4P
|
1/4"
|
6.35
|
1/4" |
4.82
|
|
SLW-6-4P
|
3/8"
|
9.52
|
1/4"
|
7.11
|
|
SLW-8-8P
|
1/2" | 12.70 | 1/2" | 10.41 |
|
SLW-12-12P
|
3/4" | 19.05 | 3/4" | 15.74 |
LOK SLW - Angled swivel male connector with SAE standard thread
