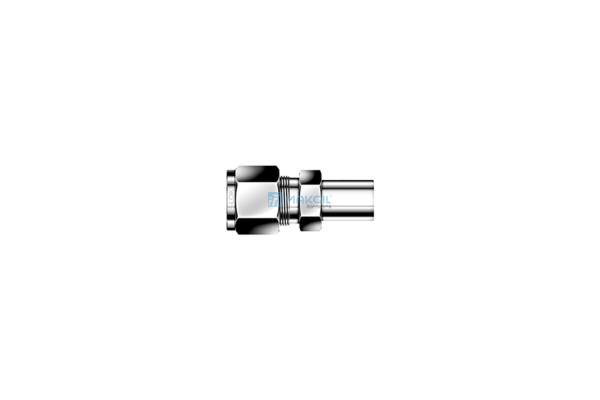

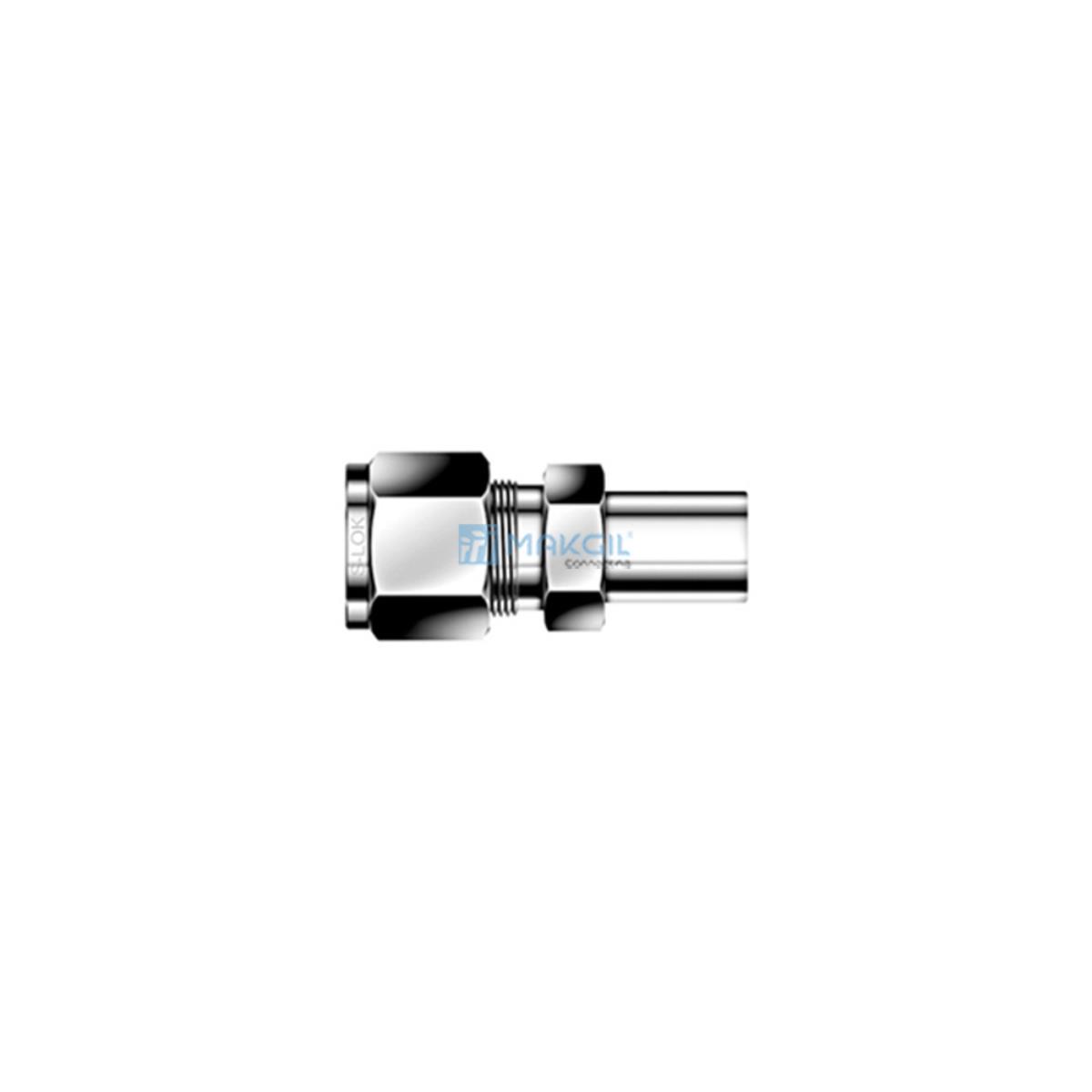

LOK SCSW - Presa tubo girevole con filetto a norma SAE
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf
RACCORDO PRESA TUBO
| Codice |
diamentro esterno
tubo |
DN ESTERNO
|
foro interno raccordo |
|
|
pollici
|
mm
|
mm |
mm
|
|
|
SCSW-2-2
|
1/8"
|
3.17 | 7.87 | 2.28 |
|
SCSW-4-4
|
1/4" | 6.35 | 11.17 | 4.82 |
| SCSW-6-6 | 3/8" | 9.52 | 15.74 | 7.11 |
| SCSW-8-8 | 1/2" | 12.70 | 19.05 | 10.41 |
| SCSW-12-12 | 3/4" | 19.05 | 26.67 | 15.74 |
| SCSW-16-16 | 1" | 25.40 | 33.27 | 22.35 |
LOK SCSW - Swivel hose socket with SAE standard thread
