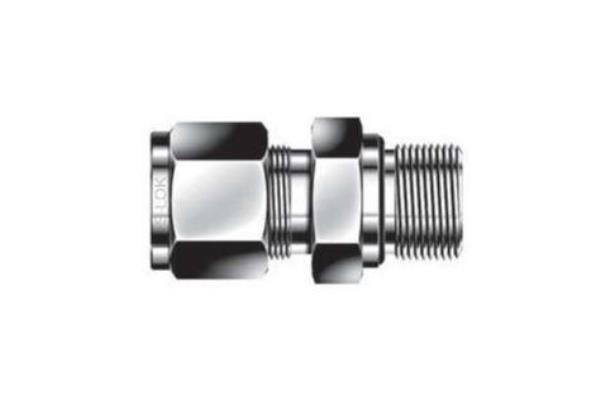

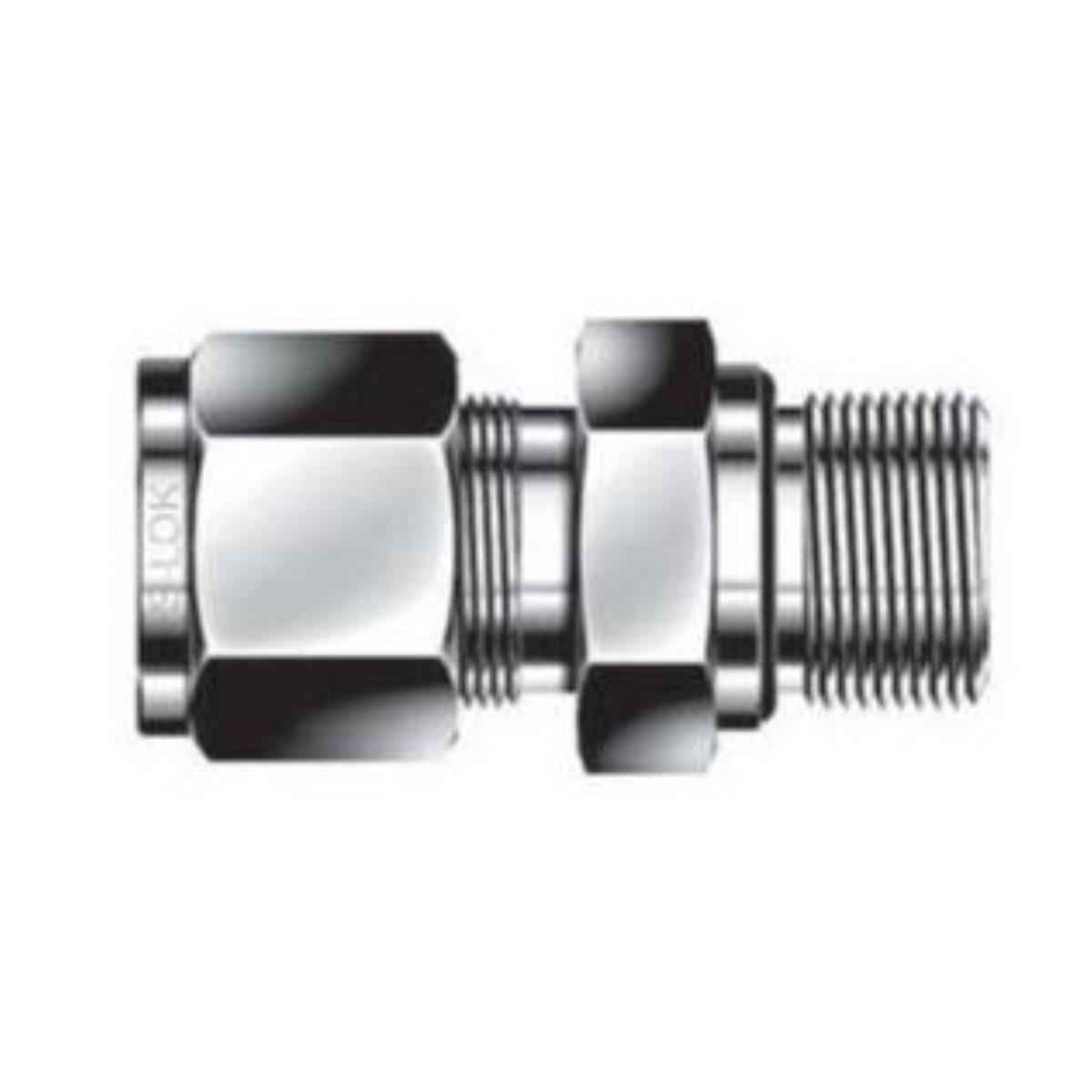

LOK SCOS - Connettore maschio a norma SAE con O-ring
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf
| Codice |
diamentro esterno
tubo |
filetto
|
foro interno raccordo |
|
|
pollici
|
mm
|
SAE |
mm
|
|
|
SCOS-2-2U
|
1/8"
|
3.17 | 5/16"-20 | 2.28 |
|
SCOS-3-3U
|
3/16"
|
4.76 |
3/8"-24
|
3.04 |
|
SCOS-4-4U
|
1/4" | 6.35 | 7/16"-20 | 4.82 |
|
SCOS-5-5U
|
5/16" | 7.93 | 1/2"-20 | 6.35 |
| SCOS-6-6U | 3/8" | 9.52 | 9/16"-12 | 7.11 |
| SCOS-8-8U | 1/2" | 12.70 | 3/4"-16 | 10.41 |
| SCOS-12-12U | 3/4" | 19.05 | 1-1/16"-12 | 15.74 |
| SCOS-16-16U | 1" | 25.40 | 1-5/16"-12 | 22.35 |
LOK SCOS - SAE standard male connector with O-ring
