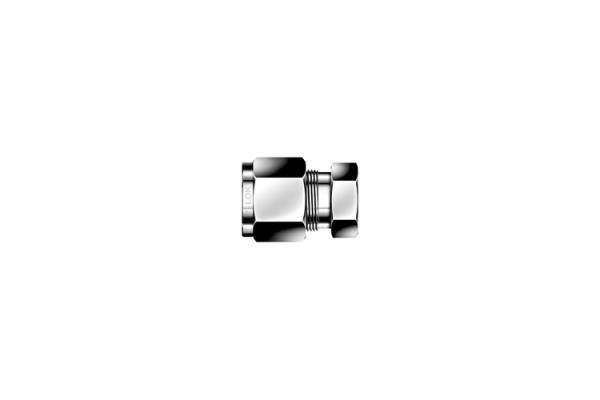

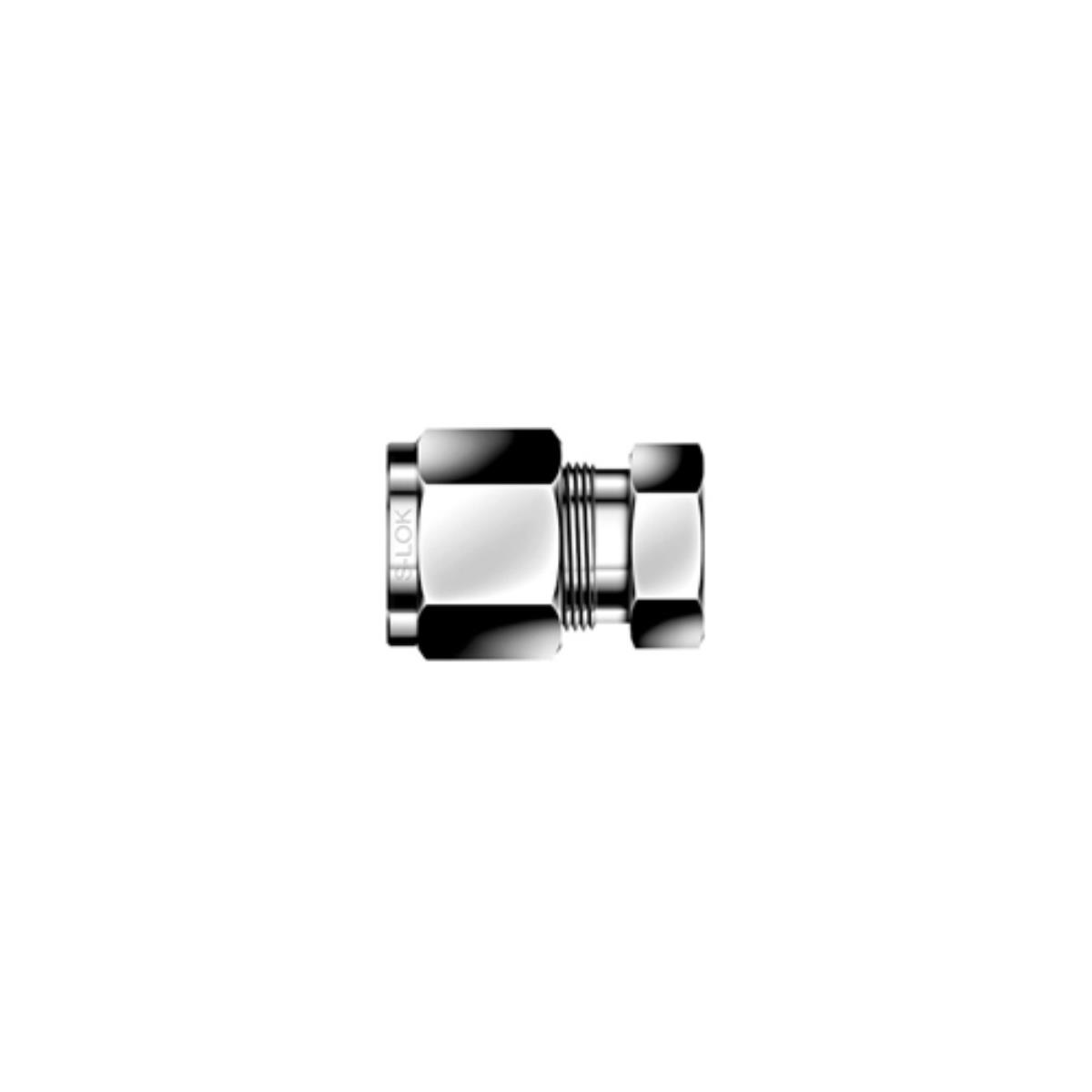

LOK SC - Tappo per dado di collegamento a norma SAE
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf
Tubo in pollici -imperiale
| Codice |
diamentro
esterno tubo |
diamentro
esterno tubo |
|
pollici
|
mm
|
|
|
SC-1
|
1/16"
|
1.59 |
|
SC-2
|
1/8"
|
3.17 |
|
SC-3
|
3/16" | 4.76 |
|
SC-4
|
1/4" | 6.35 |
| SC-5 | 5/16" | 7.93 |
| SC-6 | 3/8" | 9.52 |
| SC-8 | 1/2" | 12.70 |
| SC-10 | 5/8" | 15.87 |
| SC-12 | 3/4" | 19.05 |
| SC-14 | 7/8" | 22.22 |
| SC-16 | 1" | 25.40 |
| SC-20 | 1-1/4" | 31.75 |
| SC-24 | 1-1/2" | 38.10 |
| SC-32 | 2" | 50.80 |
tubo METRICO
| Codice |
diamentro
esterno tubo |
chiave
ghiera |
chiave
tappo |
|
mm
|
mm
|
mm
|
|
|
SC-2M
|
2 | 12 | 12 |
| SC-3M | 3 | 12 | 12 |
|
SC-4M
|
4 | 12 | 12 |
|
SC-6M
|
6 | 14 |
14 |
| SC-8M | 8 | 15 | 16 |
| SC-10M | 10 | 18 | 19 |
| SC-12M | 12 | 22 | 22 |
| SC-15M | 15 | 24 | 25 |
| SC-16M | 16 | 24 | 25 |
| SC-18M | 18 | 27 | 30 |
| SC-20M | 20 | 30 | 32 |
| SC-22M | 22 | 30 | 32 |
| SC-25M | 25 | 35 | 38 |
| SC-28M | 28 | 41 | 46 |
| SC-32M | 32 | 46 | 50 |
| SC-38M | 38 | 55 | 60 |
LOK SC - SAE standard connecting nut cap
