LOK SMC-G tubo metrico maschio BSPP
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf

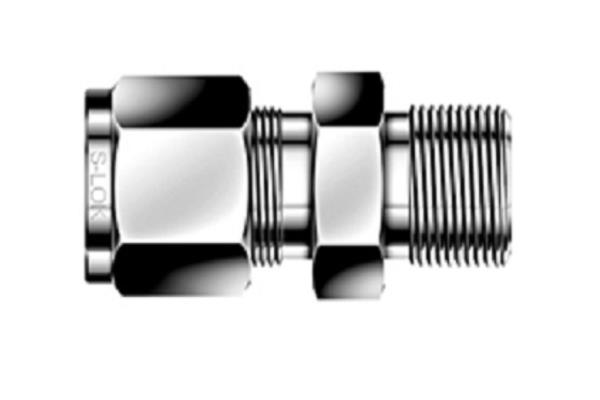

Raccordo terminale diritto per tubo inox METRICO con filettatura in pollici BSPPT cilindrica.
Confezione 10 pezzi.
SU RICHIESTA FORNIBILE IN VERSIONE PER TERMOCOPPIA (SMCT), ovvero il connettore per termocoppia S-Lok HA IL FORO PASSANTE DEL DIAMETRO DEL TUBO, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del foro del raccordo.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
Confezione 10 pezzi.
SU RICHIESTA FORNIBILE IN VERSIONE PER TERMOCOPPIA (SMCT), ovvero il connettore per termocoppia S-Lok HA IL FORO PASSANTE DEL DIAMETRO DEL TUBO, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del foro del raccordo.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
| CODICE | diametro esterno tubo mm | filetto conico BSPT inch | foro interno raccordo mm |
| SMC 2M-2G | 2 | 1/8 | 1,7 |
| SMC 3M-2G | 3 | 1/8 | 2,4 |
| SMC 4M-4G | 4 | 1/4 | 2,4 |
| SMC 6M-2G | 6 | 1/8 | 4,8 |
| SMC 6M-4G | 6 | 1/4 | 4,8 |
| SMC 6M-6G | 6 | 3/8 | 4,8 |
| SMC 6M-8G | 6 | 1/4 | 4,8 |
| SMC 8M-2G | 8 | 1/8 | 4,8 |
| SMC 8M-4G | 8 | 1/4 | 6,4 |
| SMC 8M-6G | 8 | 3/8 | 6,4 |
| SMC 8M-8G | 8 | 1/2 | 6,4 |
| SMC 10M-2G | 10 | 1/8 | 4,8 |
| SMC 10M-4G | 10 | 1/4 | 7,1 |
| SMC 10M-6G | 10 | 3/8 | 7,9 |
| SMC 10M-8G | 10 | 1/2 | 7,9 |
| SMC 12M-4G | 12 | 1/4 | 7,1 |
| SMC 12M-6G | 12 | 3/8 | 9,5 |
| SMC 12M-8G | 12 | 1/2 | 9,5 |
| SMC 12M-12G | 12 | 3/4 | 9,5 |
| SMC 15M-8G | 15 | 1/2 | 11,9 |
| SMC 16M-4G | 16 | 1/4 | 7,1 |
| SMC 16M-6G | 16 | 3/8 | 9,5 |
| SMC 16M-8G | 16 | 1/2 | 11,9 |
| SMC 16M-12G | 16 | 3/4 | 12,7 |
| SMC 18M-8G | 18 | 1/2 | 11,9 |
| SMC 18M-12G | 18 | 3/4 | 15,1 |
| SMC 20M-8G | 20 | 1/2 | 11,9 |
| SMC 20M-12G | 20 | 3/4 | 15,9 |
| SMC 22M-12G | 22 | 3/4 | 15,9 |
| SMC 22M-16G | 22 | 1 | 18,3 |
| SMC 25M-12G | 25 | 3/4 | 15,9 |
| SMC 25M-16G | 25 | 1 | 21,8 |
| SMC 28M-16G | 28 | 1 | 21,8 |
| SMC 28M-20G | 28 | 1-1/4 | 21,8 |
| SMC 32M-20G | 32 | 1-1/4 | 28,6 |
| SMC 38M-24G | 38 | 1-1/2 | 33,7 |
LOK SMC-G BSPP male metric tube
