LOK SMC-R - Per tubo metrico maschio BSPT/NPT
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf

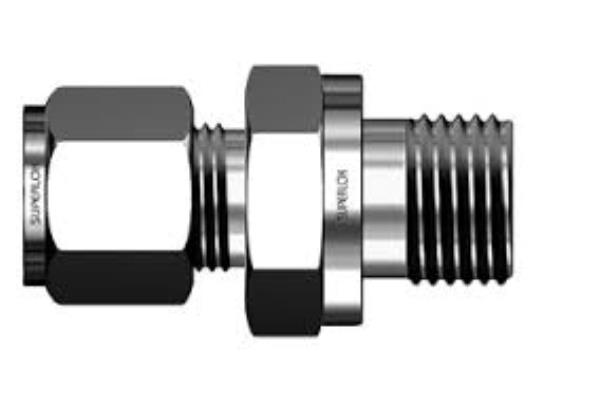

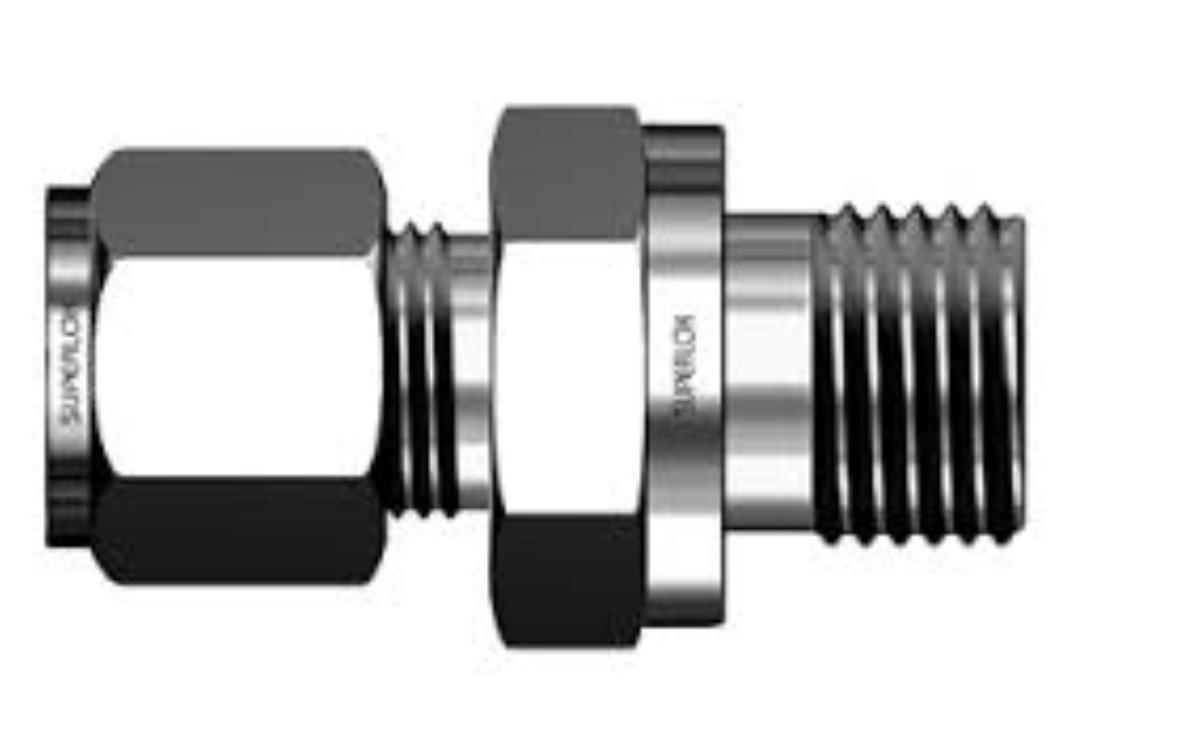

Raccordo terminale diritto per tubo inox metrico e con filettatura conica BSPT (GAS CONICO) oppure su richiesta con filettatura Americana NPT (N finale nel codice).
Il connettore per termocoppia S-Lok non ha spalle né angolo di dimensionamento all'interno il raccordo, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del filo del raccordo. Confezione minima 10 pezzi.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
Il connettore per termocoppia S-Lok non ha spalle né angolo di dimensionamento all'interno il raccordo, le caratteristiche consentono al termocoppia di passare attraverso l'estremità del filo del raccordo. Confezione minima 10 pezzi.
ISTRUZIONI DI MONTAGGIO:
1 - Posizionare la lunghezza della termocoppia passata attraverso il raccordo dell'estremità del filo e trattenerlo per evitare spostamenti durante il montaggio.
2 - Ruotare il dado 1"1/4 dopo averlo stretto a mano con una chiave, tenendo il corpo con una chiave di backup per dimensioni 1/4"(6mm) o superiore.
| CODICE | CODICE | diametro esterno tubo | filetto conico |
foro interno raccordo |
| bspt | npt | mm | inch | mm |
| SMC 2M-2R | SMC 2M-2N | 2 | 1/8 | 1,7 |
| SMC 3M-2R | SMC 3M-2N | 3 | 1/8 | 2,4 |
| SMC 3M-4R | SMC 3M-4N | 3 | 1/4 | 2,4 |
| SMC 4M-2R | SMC 4M-2N | 4 | 1/8 | 2,4 |
| SMC 4M-4R | SMC 4M-4N | 4 | 1/4 | 2,4 |
| SMC 6M-2R | SMC 6M-2N | 6 | 1/8 | 4,8 |
| SMC 6M-4R | SMC 6M-4N | 6 | 1/4 | 4,8 |
| SMC 6M-6R | SMC 6M-6N | 6 | 3/8 | 4,8 |
| SMC 6M-8R | SMC 6M-8N | 6 | 1/2 | 4,8 |
| SMC 8M-2R | SMC 8M-2N | 8 | 1/8 | 4,8 |
| SMC 8M-4R | SMC 8M-4N | 8 | 1/4 | 6,4 |
| SMC 8M-6R | SMC 8M-6N | 8 | 3/8 | 6,4 |
| SMC 8M-8R | SMC 8M-8N | 8 | 1/2 | 6,4 |
| SMC 10M-2R | SMC 10M-2N | 10 | 1/8 | 4,8 |
| SMC 10M-4R | SMC 10M-4N | 10 | 1/4 | 7,1 |
| SMC 10M-6R | SMC 10M-6N | 10 | 3/8 | 7,9 |
| SMC 10M-8R | SMC 10M-8N | 10 | 1/2 | 7,9 |
| SMC 12M-4R | SMC 12M-4N | 12 | 1/4 | 7,1 |
| SMC 12M-6R | SMC 12M-6N | 12 | 3/8 | 9,5 |
| SMC 12M-8R | SMC 12M-8N | 12 | 1/2 | 9,5 |
| SMC 12M-12R | SMC 12M-12N | 12 | 3/4 | 9,5 |
| SMC 15M-8R | SMC 15M-8N | 15 | 1/2 | 11,9 |
| SMC 16M-4R | SMC 16M-4N | 16 | 1/4 | 7,1 |
| SMC 16M-6R | SMC 16M-6N | 16 | 3/8 | 9,5 |
| SMC 16M-8R | SMC 16M-8N | 16 | 1/2 | 11,9 |
| SMC 16M-12R | SMC 16M-12N | 16 | 3/4 | 12,7 |
| SMC 18M-8R | SMC 18M-8N | 18 | 1/2 | 11,9 |
| SMC 18M-12R | SMC 18M-12N | 18 | 3/4 | 15,1 |
| SMC 20M-8R | SMC 20M-8N | 20 | 1/2 | 11,9 |
| SMC 20M-12R | SMC 20M-12N | 20 | 3/4 | 15,9 |
| SMC 22M-12R | SMC 22M-12N | 22 | 3/4 | 15,9 |
| SMC 22M-16R | SMC 22M-16N | 22 | 1 | 18,3 |
| SMC 25M-12R | SMC 25M-12N | 25 | 3/4 | 15,9 |
| SMC 25M-16R | SMC 25M-16N | 25 | 1 | 21,8 |
| SMC 28M-16R | SMC 28M-16N | 28 | 1 | 21,8 |
| SMC 28M-20R | SMC 28M-20N | 28 | 1-1/4 | 21,8 |
| SMC 32M-20R | SMC 32M-20N | 32 | 1-1/4 | 28,6 |
| SMC 38M-24R | SMC 38M-24N | 38 | 1-1/2 | 33,7 |
