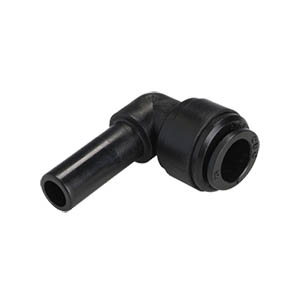

art.722 CODOLO A GOMITO
CATALOGO ON-LINE › RACCORDI PER L'INDUSTRIA CHIMICA E ALIMENTARE › RACCORDI RAPIDI IN POM - SERIE 700
Scarica scheda in formato pdf
Codice: 722
| ØD1 | ØD2 | ØP | A | B | E | L | PESO | CONF. |
|---|---|---|---|---|---|---|---|---|
| 4 | 4 | 13,2 | 18,0 | 14,7 | 30,1 | 21,9 | 2,5 | 100 |
| 6 | 6 | 15,5 | 21,0 | 16,1 | 34,8 | 25,1 | 3,7 | 100 |
| 8 | 8 | 17,6 | 22,5 | 17,5 | 38,3 | 27,7 | 5,3 | 50 |
| 10 | 10 | 20,0 | 24,8 | 20,1 | 43,2 | 31,3 | 7,4 | 50 |
| 12 | 12 | 23,6 | 29,5 | 24,7 | 51,2 | 39,0 | 12,6 | 25 |
| 6 | 8 | 17,6 | 21,0 | 17,5 | 36,8 | 26,0 | 4,7 | 100 |
| 10 | 6 | 20,0 | 24,8 | 16,1 | 43,2 | 30,6 | 7,8 | 50 |
| 10 | 8 | 20,0 | 24,8 | 17,5 | 43,2 | 31,0 | 8,2 | 50 |
| 15 | 15 | 28,0 | 35,0 | 29,4 | 61,3 | 48,5 | 21,7 | 20 |
art.722 ELBOW SHANK
