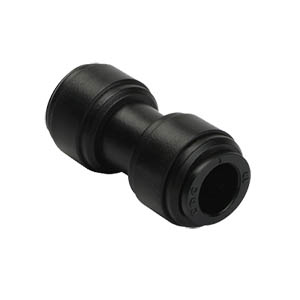

art.704 DIRITTO INTERMEDIO
CATALOGO ON-LINE › RACCORDI PER L'INDUSTRIA CHIMICA E ALIMENTARE › RACCORDI RAPIDI IN POM - SERIE 700
Scarica scheda in formato pdf
Codice: 704
Raccordi rapidi in resina acetalica di giunzione diritta
Raccordi rapidi in resina acetalica di giunzione diritta
| ØD1 | ØD2 | B1 | B2 | ØE | L | PESO | CONF. |
|---|---|---|---|---|---|---|---|
| 4 | 4 | 14,7 | 14,7 | 13,2 | 31,8 | 3,8 | 100 |
| 6 | 6 | 16,1 | 16,1 | 15,0 | 35,2 | 4,7 | 100 |
| 8 | 6 | 17,5 | 16,1 | 17,6 | 37,8 | 7,1 | 50 |
| 8 | 8 | 17,5 | 17,5 | 17,6 | 38,2 | 6,9 | 50 |
| 10 | 8 | 20,1 | 17,5 | 20,0 | 42,4 | 9,6 | 50 |
| 10 | 10 | 20,1 | 20,1 | 20,0 | 42,7 | 9,2 | 50 |
| 12 | 10 | 24,7 | 20,1 | 23,0 | 51,7 | 15,0 | 25 |
| 12 | 12 | 24,7 | 24,7 | 23,0 | 52,4 | 14,4 | 25 |
| 6 | 4 | 16,1 | 14,7 | 15,0 | 35,0 | 5,0 | 100 |
| 6 | 5 | 16,1 | 14,9 | 15,0 | 35,1 | 5,0 | 100 |
| 10 | 6 | 20,1 | 16,1 | 20,0 | 42,0 | 9,8 | 50 |
| 15 | 15 | 29,4 | 29,4 | 28,0 | 61,8 | 23,4 | 20 |
| 22 | 22 | 33,8 | 33,8 | 35,5 | 70,6 | 37,7 | 9 |
