Questo tipo di raccordo è stato studiato per la giunzione rapida e sicura nel minor tempo possibile

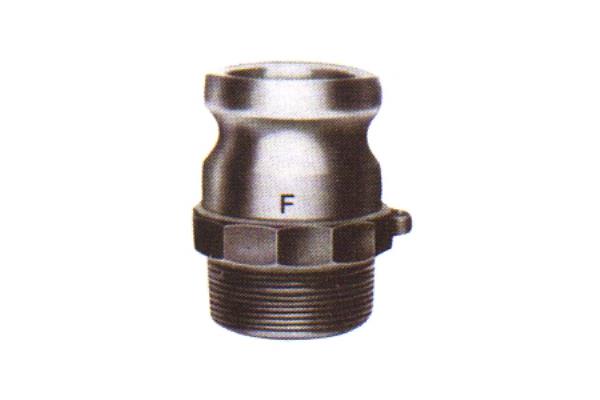

tra due tubazioni. Inserendo la versione MASCHIO all'interno della versione femmina si avrà
velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve
laterali, il cui eccentrico sul fulcro otterrà il definitivo bloccaggio, tramite una spina o un sistema
a molla si ottiene il fermo di sicurezza delle due alette. La tenuta è garantita da guarnizioni
standard in gomma NBR oppure di diverso materiale a seconda del fluido di passaggio.
L'estremità dei raccordi possono essere fornite filettate, flangiate a saldare o portagomma.
A norma secondo la regolamentazione Militare A-A-59326A
MATERIALI disponibili : ACCIAIO AISI316, OTTONE, ALLUMINIO, POLIPROPILENE
FILETTATURA: BSPT/NF ISO 228-1 a richiesta anche in versione NPT
|
FILETTAT. BSP |
PRESSIONE AISI 316 BAR |
PRESSIONE OTTONE BAR
|
PRESSIONE ALLUMINIO BAR
|
PRESSIONE PP BAR |
FILETTAT. NPT |
DN015 |
1/2" |
10 |
10 |
10 |
8,5 |
- |
DN020 |
1/2" |
- |
- |
- |
8,5 |
- |
DN020 |
3/4" |
17 |
17 |
17 |
8,5 |
- |
DN025 |
1" |
17 |
17 |
17 |
8,5 |
X |
DN032 |
1"1/4 |
17 |
17 |
17 |
6,5 |
X |
DN040 |
1"1/4 |
- |
- |
- |
6,5 |
- |
DN040 |
1"1/2 |
17 |
17 |
17 |
6,5 |
X |
DN050 |
2" |
17 |
17 |
17 |
6,5 |
X |
DN065 |
2"1/2 |
10 |
10 |
10 |
- |
X |
DN080 |
3" |
8,5 |
8,5 |
8,5 |
5 |
X |
DN100 |
4" |
6,5 |
6,5 |
6,5 |
5 |
X |
DN125 |
5" |
5 |
5 |
5 |
- |
X |
DN150 |
6" |
5 |
5 |
5 |
- |
X |
DN200 |
8" |
- |
- |
4 |
- |
- |
