M300 FILTRO DEPURATORE 3/4"

CATALOGO ON-LINE  ›  RACCORDI PER ARIA COMPRESSA  ›  COMPONENTISTICA PER IMPIANTI INDUSTRIALI PER ARIA COMPRESSA  ›  GRUPPI TRATTAMENTO ARIA PER IMPIANTI



Scarica scheda in formato pdf
CARATTERISTICHE GENERALI

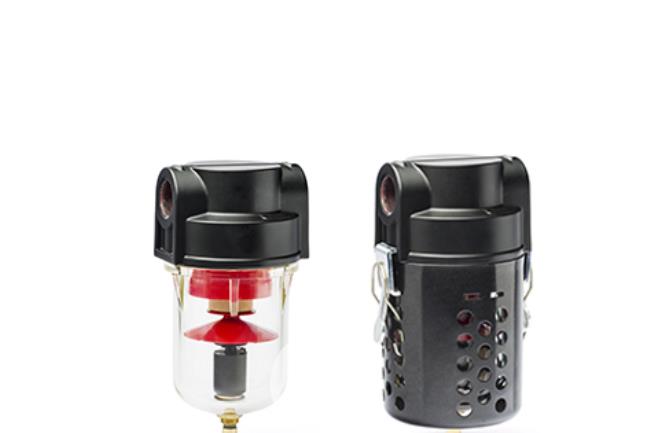

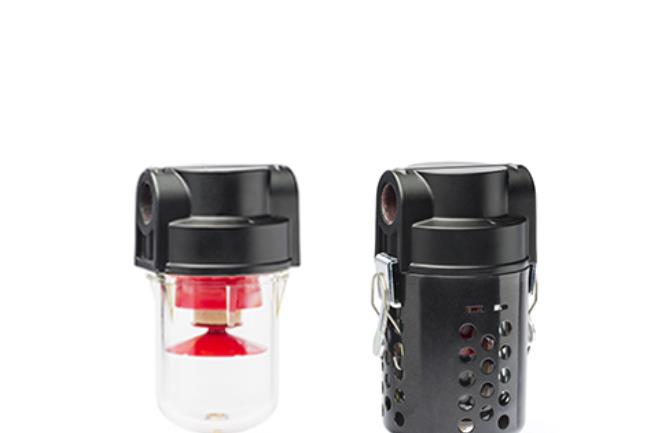

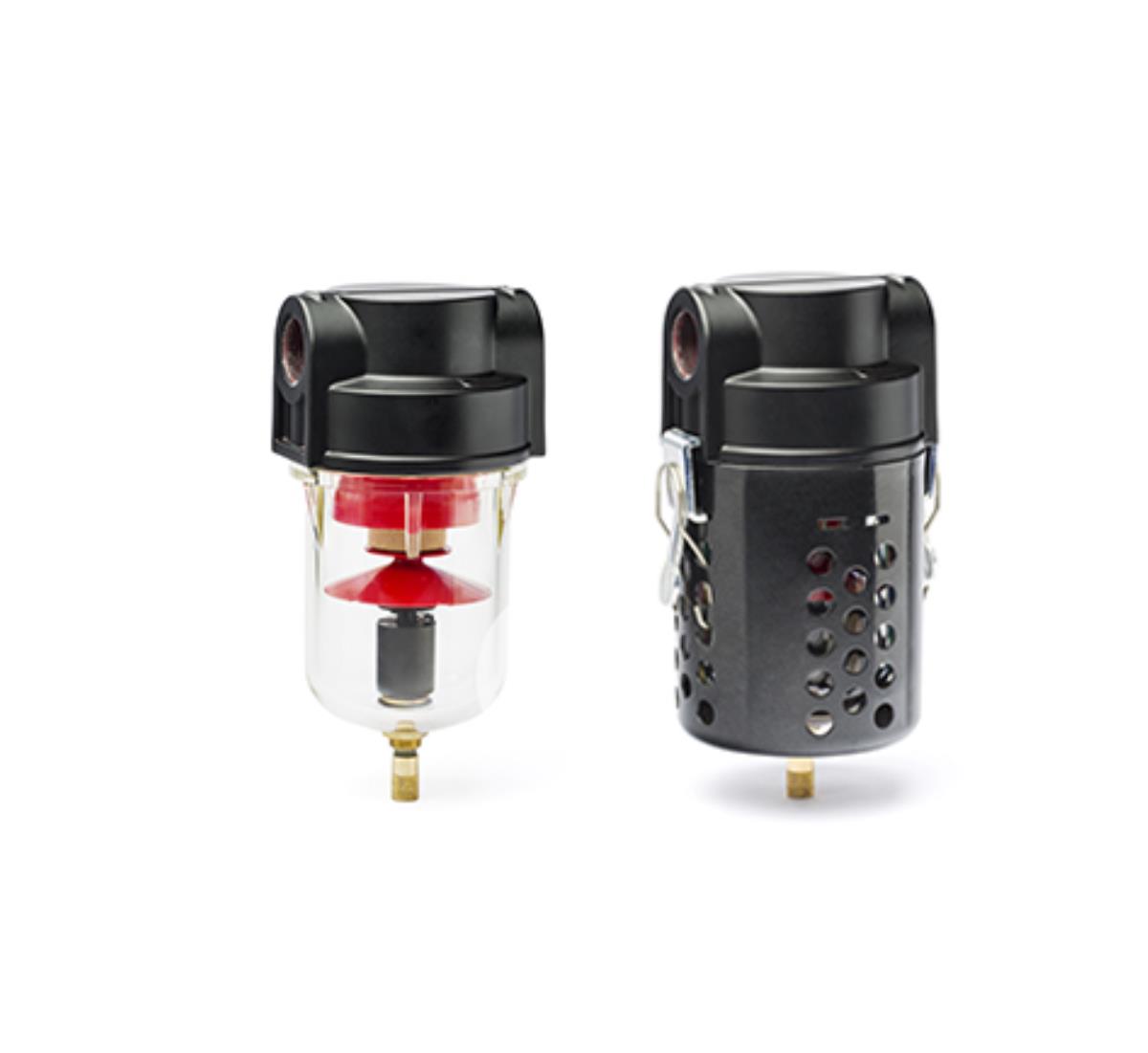

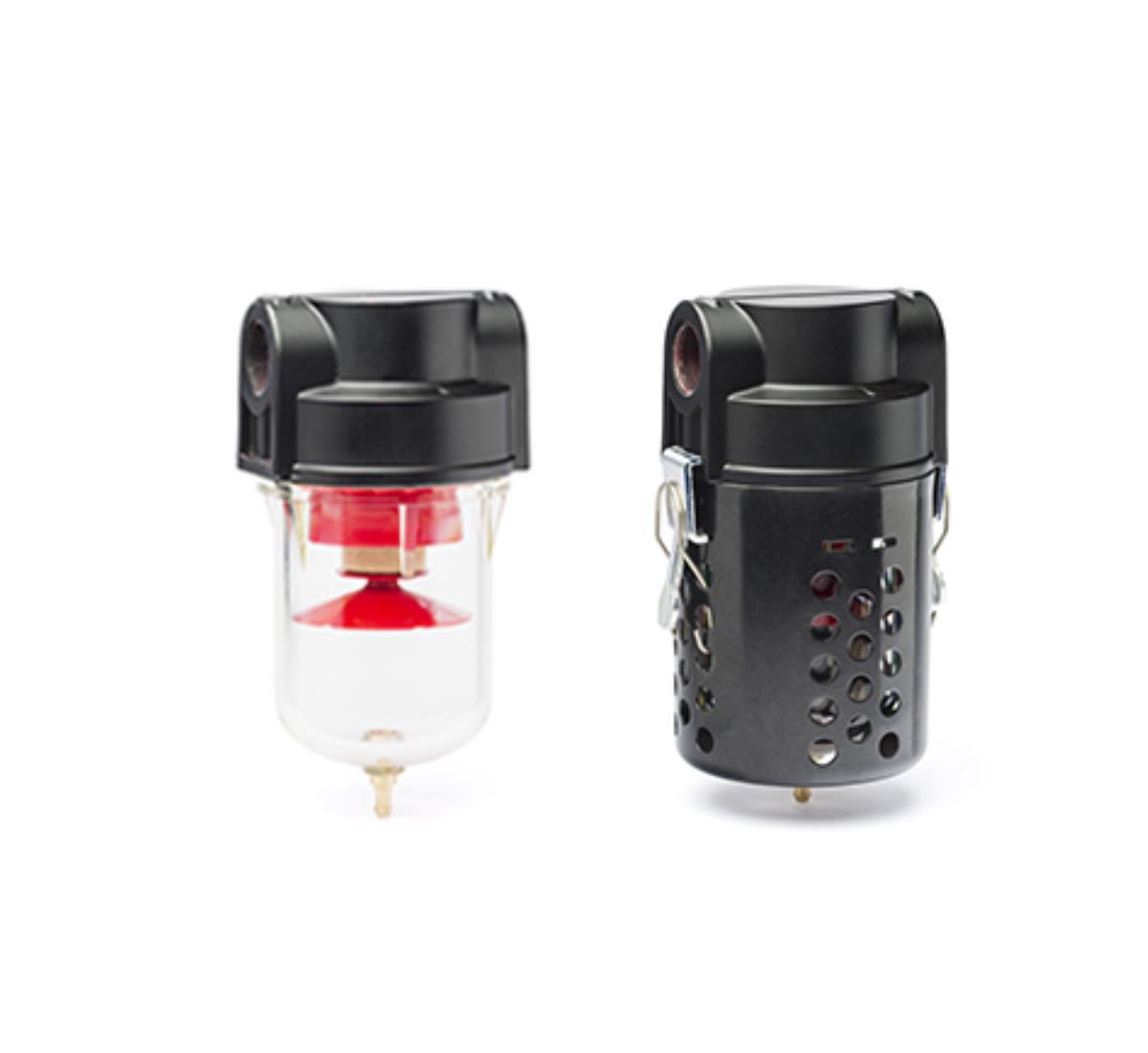

  • M/300       Filtro depuratore con bicchiere in tecnopolimero
  • M/300-P    Filtro depuratore con bicchiere in tecnopolimero e protezione metallica

  • M/300/SC  Filtro depuratore con bicchiere in tecnopolimero e dispositivo di scarico automatico
  • M/300/SC-P Filtro depuratore con bicchiere in tecnopolimero, protezione metallica e dispositivo di scarico automatico

  • Questi filtri M/300 sono stati progettati per rimuovere impurità  liquide e solide negli impianti pneumatici. Tutti i modelli sono dotati di una cartuccia filtrante in bronzo che trattiene impurità  con dimensioni superiori a 40 µ. A richiesta si possono avere differenti gradi di filtrazione 5 µ o 20 µ. Connessioni: 1” BSP Filettature sul corpo 3/4” BSP Con riduzione Caratteristiche generali Corpo metallico verniciato con polver epossidiche. Bicchiere in tecnopolimero con capacità  di 200 cm3 Protezione del bicchiere in metallo verniciato con polveri epossidiche (serie M/300/P). Dispositivo di scarico semiautomatico e su richiesta manuale. Completi di raccordo per attacco tubo di drenaggio. (Dispositivo di scarico automatico solo per il mod. M/300/SC - M/300/SC/P) Deflettore e convogliatore d'aria per una efficace separazione della condensa.

    Dati tecnici

  M/300 M/300-P M/300/SC M/300/SC-P

  M/300/1 M/300/2 M/300/1-P M/300/2-P M/300/SC/1 M/300/SC/2 M/300/SC/1-P M/300/SC/2-P
Tipo di connessioni 3/4” 1” 3/4” 1”  3/4” 1” 3/4” 1”
Codice AH114901 AH114902  AH114903 AH114904 AH114905 AH114906 AH114907 AH114908
Peso Netto 0,825 kg 1.818 lb 0,783 kg 1.726 lb 1,173 kg 2.586 lb 11,31 kg 2.493 lb 0,834 kg 1.839 lb 0,792 kg 1.746 lb 1,182 kg 2.606 lb 1,140 kg 2.513 lb
 Fluido Aria compressa
Pressione massima di lavoro 10 bar – 145 psi 12 bar – 171 psi 10 bar – 145 psi 12 bar – 171 psi
Pressione di collaudo 14 bar – 203 psi 14 bar – 203 psi
Pressione minima   1,5 bar – 22 psi   1,5 bar – 22 psi
Temperatura di esercizio da 25°C/-13°F a +50°C/122°F da -25°C/-13°F a +60°C/+140°F
  Filtrazione standard (opzionale)   40μ     (5μ , 20μ )



Dimensioni
Mod.   Ref A A1 B C D E F G H
M/300/1 3/4”œ AH114901 102 124 100 202 22 180 83.5 22.5 67
 M/300/2  1”  AH114902 102 124 100  202  22 180 83.5  22.5  67
 M/300/1-P 3/4”œ AH114903 102 124 100  202  22 180 100 17  67
 M/300/2-P 1”  AH114904 102 124 100  202  22 180 100 17  67
 M/300/SC/1  3/4”œ  AH114905 102 124 100  212  22 190 83.5  22.5  67
 M/300/SC/2 1”  AH114906 102 124 100  212  22 190 83.5  22.5  67
M/300/SC/1-P 3/4”œ AH114907 102 124 100 212 22 190 100 17 67
 M/300/SC/2-P  1” AH114908 102 124 100  212  22 190 100  17  67


Grafico delle portate e della caduta di pressione del filtro
Ref.  Materiali impiegati
1 Alluminio - Al Si 11 Cu 2 (Fe) EN 1706
3-5-9-15 Gomma - NBR
4-7-8-14 Tecnopolimero
6 Bronzo sinterizzato
2-10-14 Ottone - CuZn39Pb3  UNI EN 12164
11-12 Acciaio - Fe DC04 UNI EN 10130-00
13 Acciaio inossidabile - AISI 302
