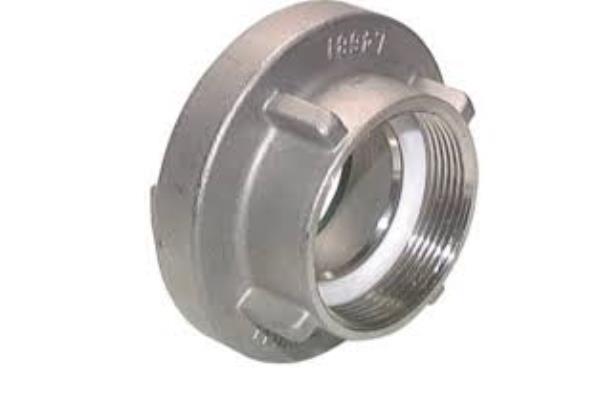

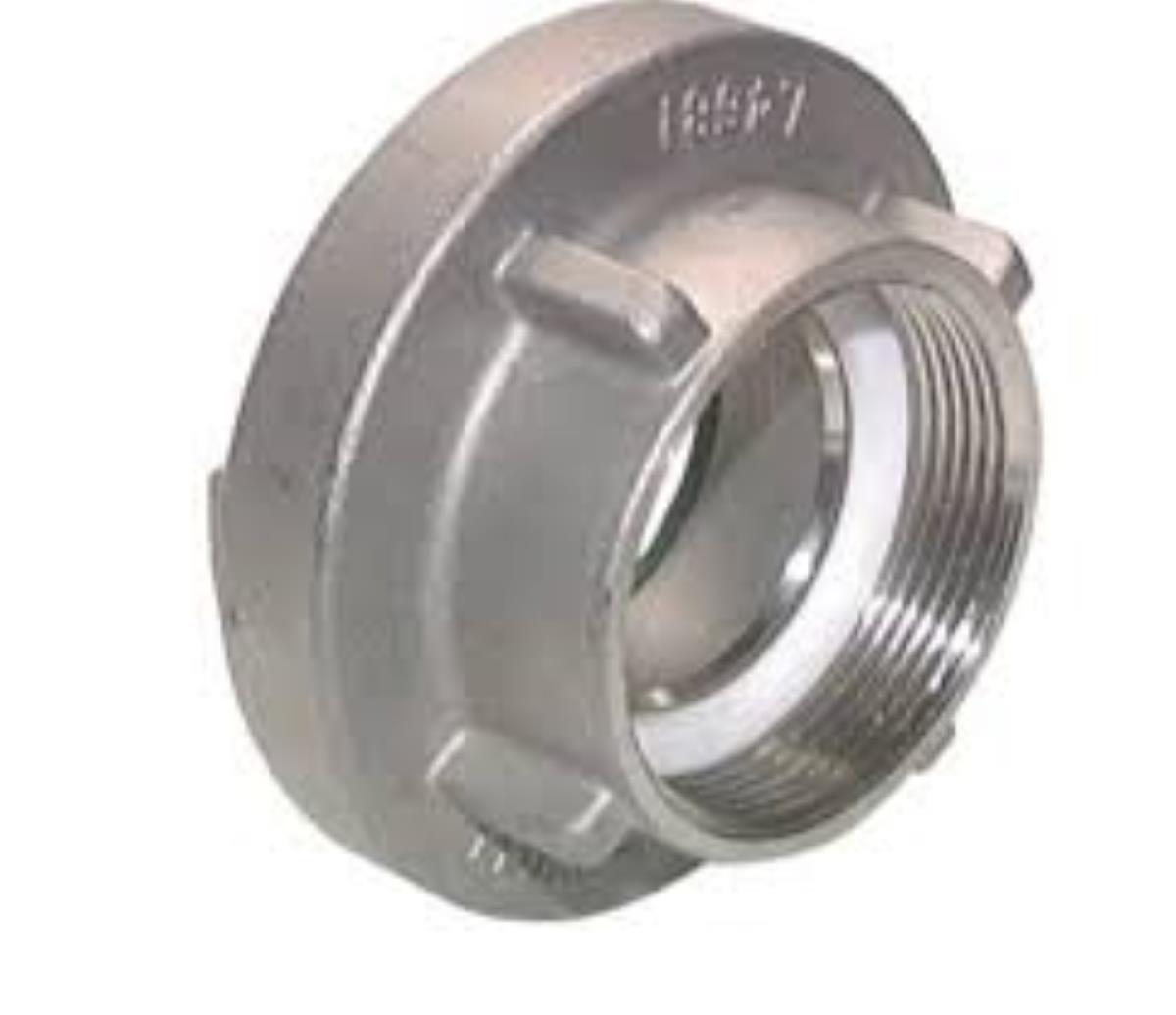

RACCORDO STORZ IN ALLUMINIO STAMPATO FEMMINA
CATALOGO ON-LINE › RACCORDI PER MANUTENZIONE AGRICOLO-INDUSTRIALE › RACCORDI SIMMETRICI STORZ › RACCORDI STORZ IN ALLUMINIO STAMPATO
Scarica scheda in formato pdf
Applicazione principale: sistemi antincendio, trasferimento polveri granulari, cemento, acqua.
Pressione di esercizio: 10 bar
Materiale: ALLUMINIO STAMPATO
Guarnizioni standard NBR NERA
A richiesta in silicone trasparente FDA oppure FKM verde oppure in NBR bianco.
KA = DISTANZA INTERNO ALETTE CHIUSURA (mm)
Pressione di esercizio: 10 bar
Materiale: ALLUMINIO STAMPATO
Guarnizioni standard NBR NERA
A richiesta in silicone trasparente FDA oppure FKM verde oppure in NBR bianco.
KA = DISTANZA INTERNO ALETTE CHIUSURA (mm)
| dimensione/KA mm |
filetto BSP |
|---|---|
| DN25(D) / KA31 | 3/4" |
| DN25(D) / KA31 | 1" |
| DN38 / KA51 | 1"1/2 |
| DN52(C) / KA66 | 1" |
| DN52(C) / KA66 | 1"1/4 |
| DN52(C) / KA66 | 1"1/2 |
| DN52(C) / KA66 | 2" |
| DN75(B) / KA89 | 2" |
| DN75(B) / KA89 | 2"1/2 |
| DN75(B) / KA89 | 3" |
| DN110(A) / KA133 | 4" |
