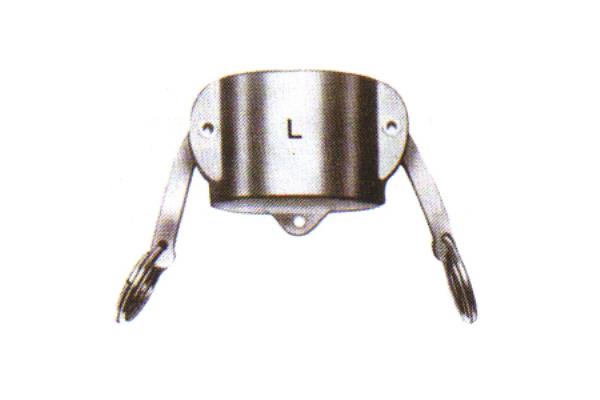

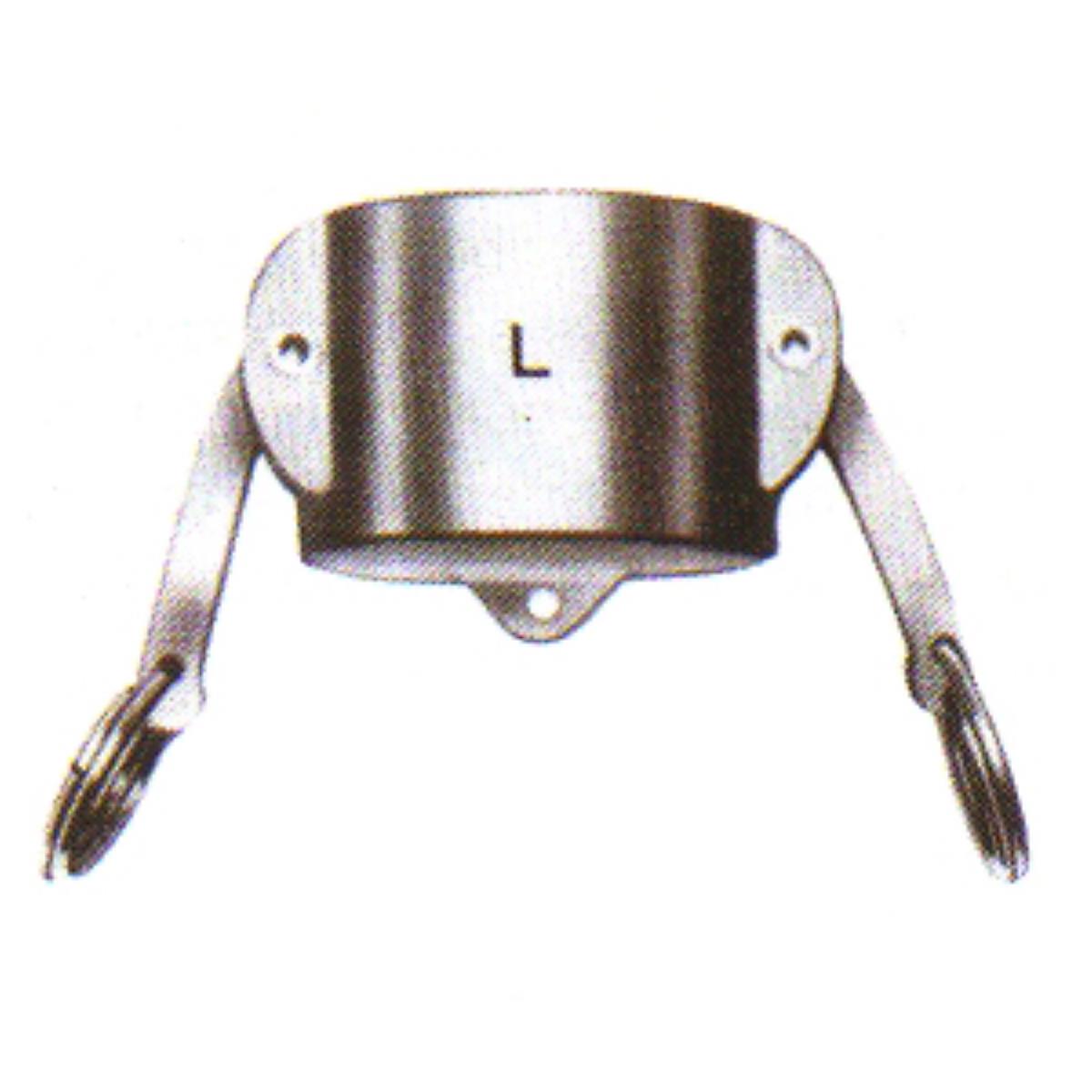

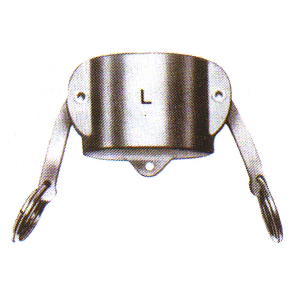

CAMLOCK TIPO DC - tappo femmina
CATALOGO ON-LINE › RACCORDI PER MANUTENZIONE AGRICOLO-INDUSTRIALE › RACCORDI CAM LOCK
Scarica scheda in formato pdf
Il serraggio tramite le due leve laterali, il cui eccentrico sul fulcro otterrà
il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene
il fermo di sicurezza delle due alette.
La tenuta è garantita da guarnizioni in gomma NBR-buna antiolio già
incluse oppure da diverso materiale su richiesta.
A norma secondo la regolamentazione Militare A-A-59326A.
MATERIALI disponibili:
ACCIAIO AISI316, OTTONE, ALLUMINIO, POLIPROPILENE
| PRESSIONE AISI 316 BAR |
PRESSIONE OTTONE BAR |
PRESSIONE ALLUMINIO BAR |
PRESSIONE POLIPROPILENE BAR |
|
| DN015 | 10 | 10 | 10 | - |
| DN020 | 17 | 17 | 17 | 8,5 |
| DN025 | 17 | 17 | 17 | 8,5 |
| DN032 | 17 | 17 | 17 | 6,5 |
| DN040 | 17 | 17 | 17 | 6,5 |
| DN050 | 17 | 17 | 17 | 6,5 |
| DN065 | 10 | 10 | 10 | - |
| DN080 | 8,5 | 8,5 | 8,5 | 5 |
| DN100 | 6,5 | 6,5 | 6,5 | 5 |
| DN125 | 5 | 5 | 5 | - |
| DN150 | 5 | 5 | 5 | - |
| DN200 | - | - | 4 | - |
CAMLOCK TYPE DC - female cap
