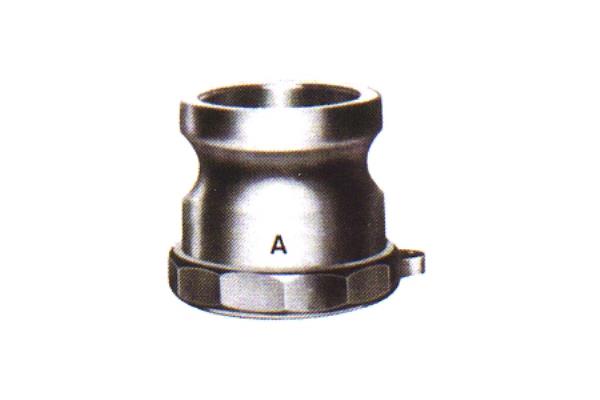

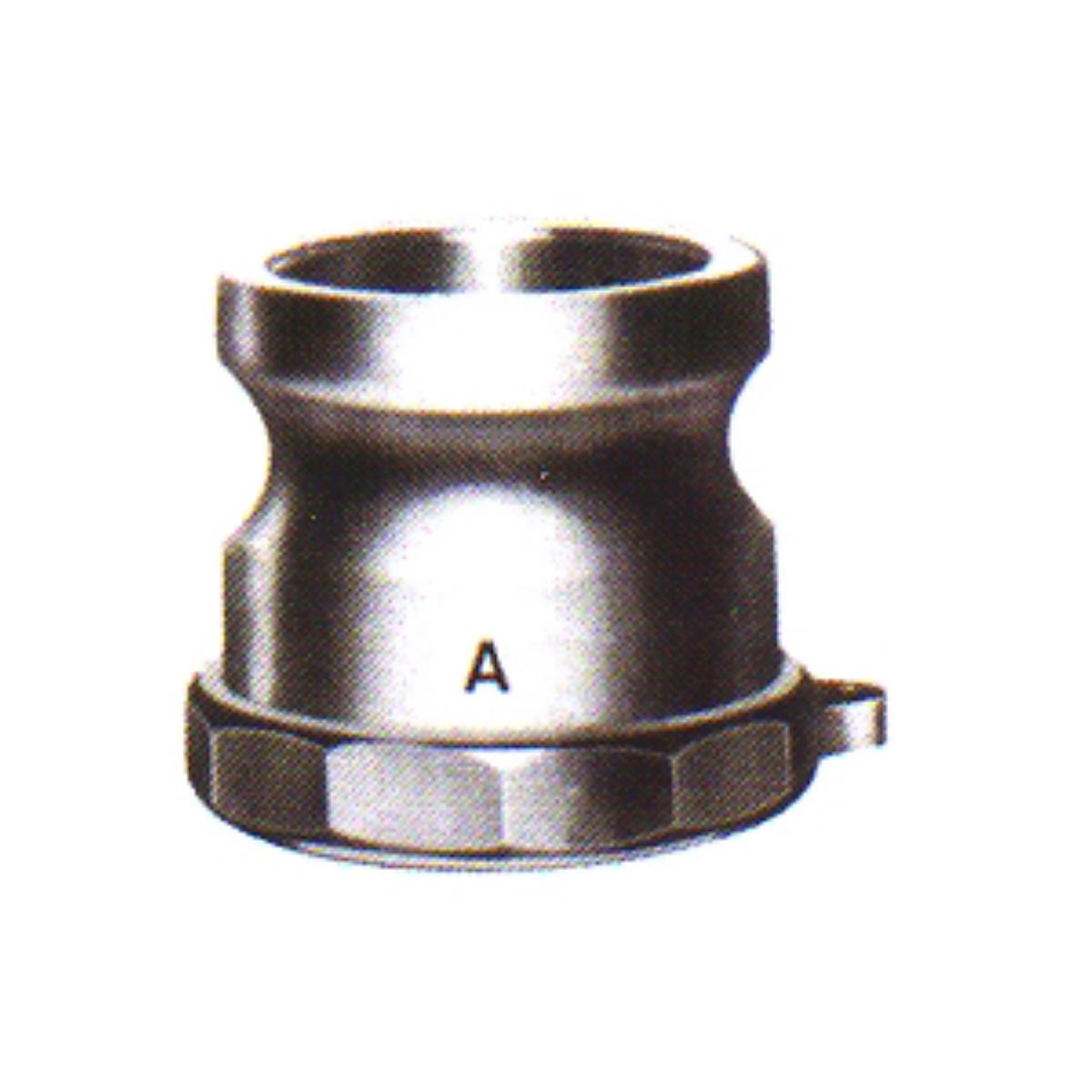

CAMLOCK TIPO A - maschio filettato femmina
CATALOGO ON-LINE › RACCORDI PER MANUTENZIONE AGRICOLO-INDUSTRIALE › RACCORDI CAM LOCK
Scarica scheda in formato pdf
Questo tipo di raccordo è stato studiato per la giunzione rapida e sicura nel minor tempo possibile tra due tubazioni. Inserendo la versione maschio all'interno della versione femmina si avrà velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve laterali, il cui eccentrico sul fulcro otterrà il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene il fermo di sicurezza delle due alette.
A norma secondo la regolamentazione Militare A-A-59326A.
MATERIALI: ACCIAIO AISI316, OTTONE, ALLUMINIO, POLIPROPILENE
FILETTATURA: BSPP/NF ISO 228-1 - NPT INOX su richiesta
| DIAMETRO NOMINALE |
FILETTATURA BSP |
PRESSIONE AISI 316 BAR |
PRESSIONE OTTONE BAR |
PRESSIONE ALLUMINIO BAR |
PRESSIONE POLIPROPILENE BAR |
VERSIONE AISI 316 con FILETTATURA NPT |
| DN015 | 1/2" | 10 | 10 | 10 | - | X |
| DN020 | 1/2" | - | - | - | 8.5 | - |
| DN020 | 3/4" | 17 | 17 | 17 | 8.5 | X |
| DN025 | 1" | 17 | 17 | 17 | 8.5 | X |
| DN032 | 1"1/4 | 17 | 17 | 17 | 6.5 | X |
| DN040 | 1"1/4 | - | - | - | 6.5 | - |
| DN040 | 1"1/2 | 17 | 17 | 17 | 6.5 | X |
| DN050 | 2" | 17 | 17 | 17 | 6.5 | X |
| DN065 | 2"1/2 | 10 | 10 | 10 | - | X |
| DN080 | 3" | 8.5 | 8.5 | 8.5 | 5 | X |
| DN100 | 4" | 6.5 | 6.5 | 6.5 | 5 | X |
| DN125 | 5" | 5 | 5 | 5 | - | - |
| DN150 | 6" | 5 | 5 | 5 | - | - |
| DN200 | 8" | - | - | 4 | - | - |
CAMLOCK TYPE A
