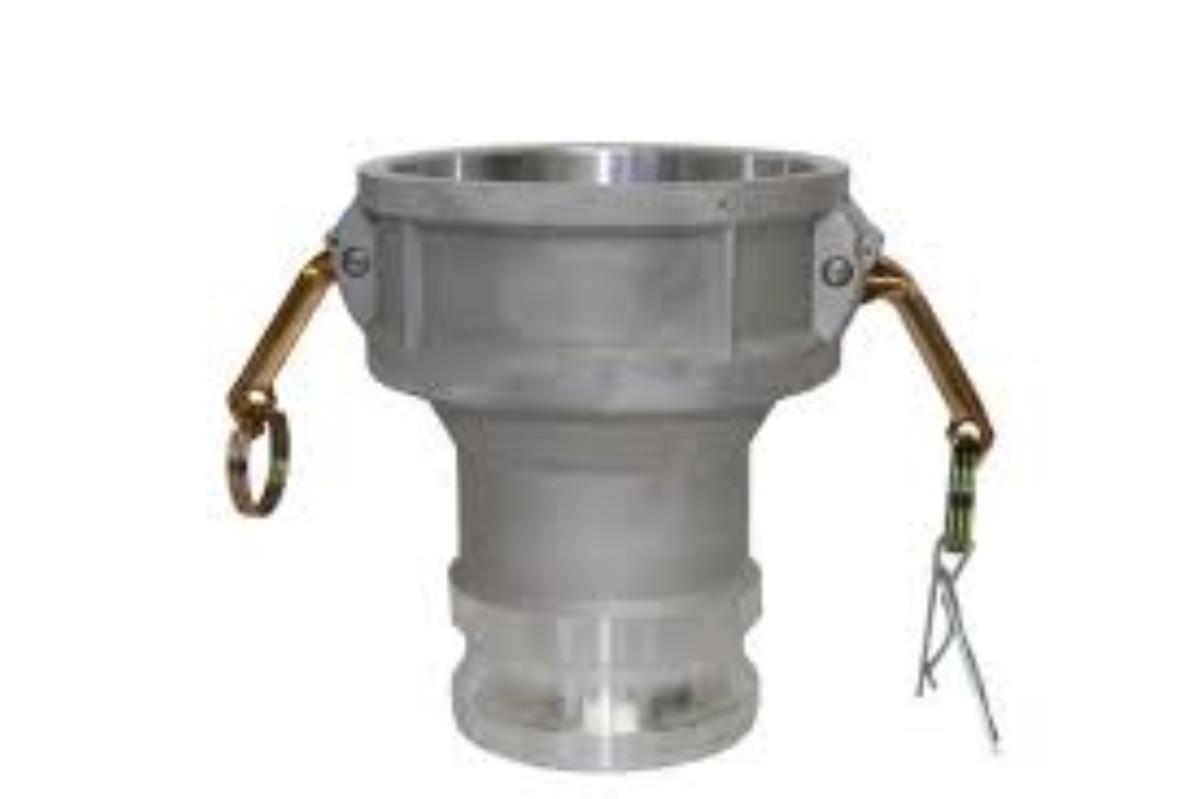

CAMLOCK TIPO D-A - adattatore femmina-maschio
CATALOGO ON-LINE › RACCORDI PER MANUTENZIONE AGRICOLO-INDUSTRIALE › RACCORDI CAM LOCK
Scarica scheda in formato pdf
Questo tipo di raccordo è stato studiato per adattare nel minor tempo possibile due tubazioni maschio-femmina
Questa versione è composta da due attacchi rapidi contrapposti ridotti: uno femmina lato D1 e l'altro maschio lato A2
Guarnizioni NBR a corredo. A norma secondo la regolamentazione Militare A-A-59326A.
MATERIALI disponibili: ACCIAIO AISI316 - ALLUMINIOQuesta versione è composta da due attacchi rapidi contrapposti ridotti: uno femmina lato D1 e l'altro maschio lato A2
Guarnizioni NBR a corredo. A norma secondo la regolamentazione Militare A-A-59326A.
| FEMMINA lato D |
MASCHIO lato A |
PRESSIONE BAR |
ACCIAIO INOX | ALLUMINIO |
| DN 38 | DN 25 | 17 | - | X |
| DN 38 | DN 50 | 17 | - | X |
| DN 50 | DN 38 | 17 | - | X |
| DN 50 | DN 80 | 8,5 | - | X |
| DN 50 | DN 100 | 6,5 | - | X |
| DN 80 | DN 50 | 8,5 | X | X |
| DN 80 | DN 63 | 8,5 | - | X |
| DN 80 | DN 100 | 6,5 | - | X |
| DN 100 | DN 50 | 6,5 | - | X |
| DN 100 | DN 80 | 6,5 | X | X |
| DN 100 | DN 150 | 5 | - | X |
| DN 150 | DN 100 | 5 | - | X |
| DN 200 | DN 150 | 4 | - | X |
CAMLOCK TYPE FOR FEMALE-MALE REDUCTION
