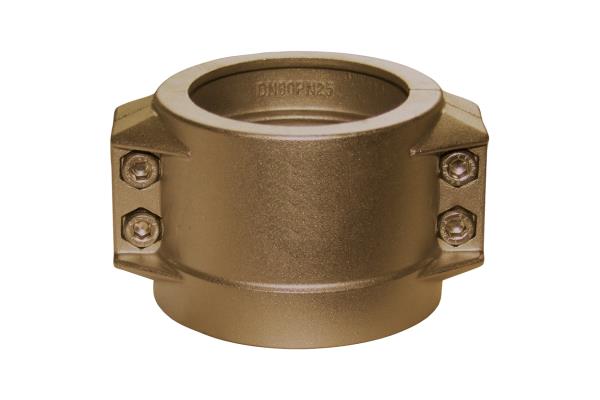

MORSETTO DI SICUREZZA EN 14420-3 OTTONE
CATALOGO ON-LINE › FASCETTE E SISTEMI DI SERRAGGIO › MORSETTO DI SICUREZZA - SPANNLOC
Scarica scheda in formato pdf
Morsetto di sicurezza secondoa NORMA EN 14420-3 in OTTONE - Viti in acciaio inox
Massima pressione di lavoro: 25 bar fino al DN 100.
La taglia identifica il campo di chiusura compatibile con il diametro esterno del tubo
Attenzione!
La tenuta è garantita solo per serraggi a tubi lisci esternamente o su manicotti lisci.
Massima pressione di lavoro: 25 bar fino al DN 100.
La taglia identifica il campo di chiusura compatibile con il diametro esterno del tubo
Attenzione!
La tenuta è garantita solo per serraggi a tubi lisci esternamente o su manicotti lisci.
| dn | pressione massima | campo di chiusura | viti |
| 13 | 25 | 22-24 | M6x20 |
| 19 | 25 | 30-33 | M6x20 |
| 25 | 25 | 36-39 | M6x20 |
| 32 | 25 | 43-46 | M6x20 |
| 38 | 25 | 50-53 | M6x20 |
| 38 | 25 | 53-56 | M6x20 |
| 50 | 25 | 63-67 | M8x25 |
| 63 | 25 | 78-82 | M8x25 |
| 75 | 25 | 89-93 | M8x25 |
| 100 | 25 | 114-119 | M10x40 |
SAFETY CLAMP EN 14420-3 BRASS
