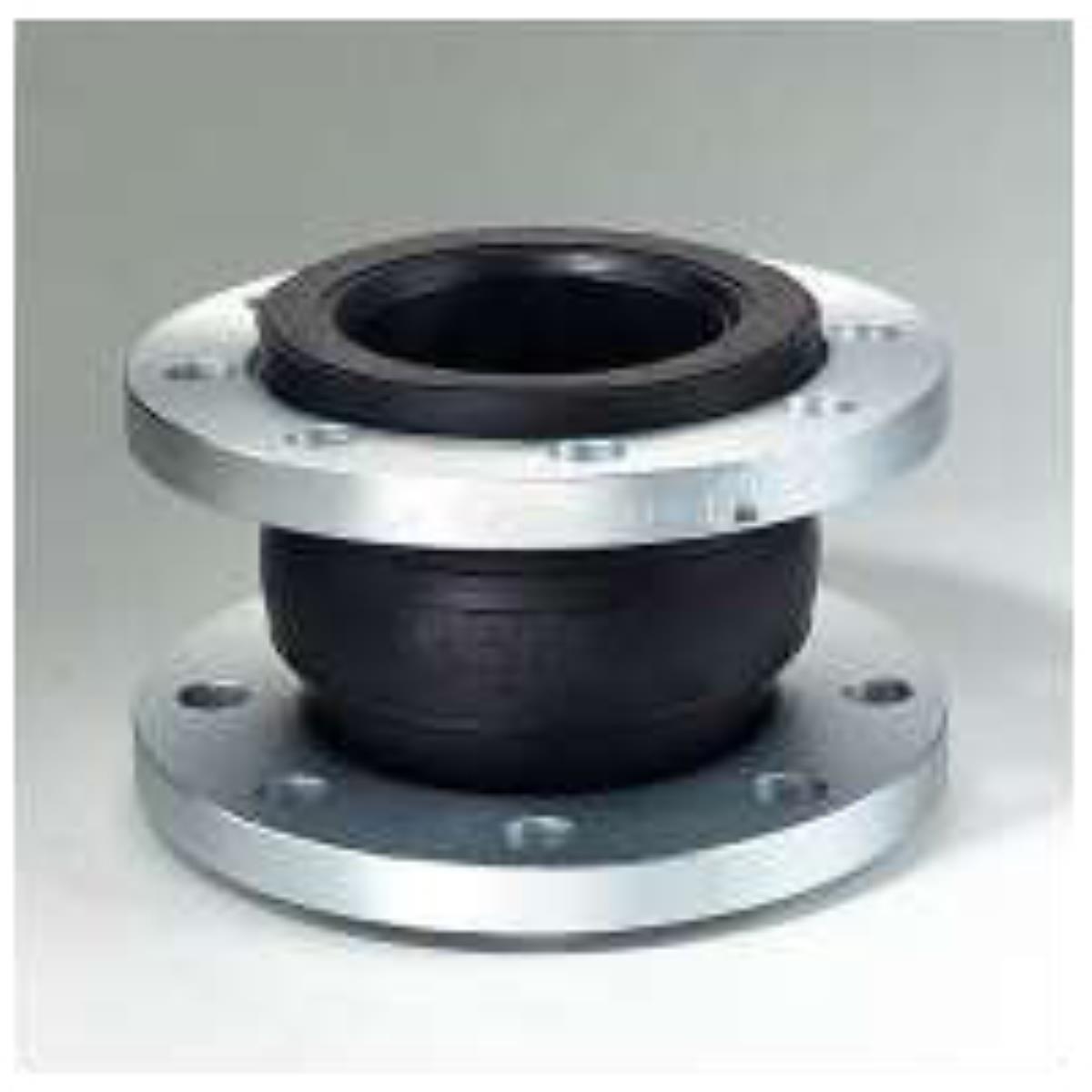

COMPENSATORE GOMMATO MONO ONDA
CATALOGO ON-LINE › COMPENSATORI FLANGIATI GOMMATI › COMPENSATORI IN GOMMA FLANGIATI AD UN ONDA
Scarica scheda in formato pdf
COMPENSATORI GOMMATI FLANGIATI MONO-ONDA standard Americano
possono essere idonei e certificabili per impieghi anche nel campo alimentare.
STRUTTURA
- Flange girevoli in acciaio zincato, a richiesta INOX 304, INOX 316, alluminio
- Rinforzo del gradino acciaio carbonio zincato
- Corpo in elastomero : SBR - NBR - EPDM - EPDM bianca
- Rinforzo tessile in fibra sintetica (NYLON)
DATI RIFERITI ALLA TEMPERATURA DI 21°C
DATI RIFERITI ALLA TEMPERATURA DI 21°C
possono essere idonei e certificabili per impieghi anche nel campo alimentare.
STRUTTURA
- Flange girevoli in acciaio zincato, a richiesta INOX 304, INOX 316, alluminio
- Rinforzo del gradino acciaio carbonio zincato
- Corpo in elastomero : SBR - NBR - EPDM - EPDM bianca
- Rinforzo tessile in fibra sintetica (NYLON)
DATI RIFERITI ALLA TEMPERATURA DI 21°C
| dal DN25 al DN300 | DN350 | dal DN400 al DN700 | |
| Pressione massima | 16 bar | 10 bar | 8 bar |
| Pressione di scoppio | 60 bar | 24 bar | 24 bar |
| Depressione massima | 650 mm/Hg | 650 mm/Hg | 650 mm/Hg |
| Temperatura di esercizio | -20° +100°C | -20° +100°C | -20° +100°C |
| articolo | Diametro nominale |
Lunghezza | Ø foro |
Ø labbro |
Movimenti ammissibili | Pressione positiva |
Peso | |||||
| Assiali | Laterale | Angolare | ||||||||||
| inch. | mm | inch. | mm | mm | mm | compressione | allungamento | +/- | +/- | bar | Kg | |
| 10-AS025 | 1" | 25 | 6" | 152 | 25 | 50 | 1/2" | 3/8" | 1/2" | 15° | 16 | 2,02 |
| 10-AS032 | 1"1/4 | 32 | 6" | 152 | 40 | 69 | 1/2" | 3/8" | 1/2" | 15° | 16 | 3.27 |
| 10-AS040 | 1"1/2 | 40 | 6" | 152 | 40 | 60 | 1/2" | 3/8" | 1/2" | 15° | 16 | 3,77 |
| 10-AS050 | 2" | 50 | 6" | 152 | 52 | 86 | 1/2" | 3/8" | 1/2" | 15° | 16 | 4,39 |
| 10-AS065 | 2"1/2 | 65 | 6" | 152 | 68 | 106 | 1/2" | 3/8" | 1/2" | 15° | 16 | 5,62 |
| 10-AS080 | 3" | 80 | 6" | 152 | 76 | 116 | 1/2" | 3/8" | 1/2" | 15° | 16 | 6,49 |
| 10-AS100 | 4" | 100 | 6" | 152 | 103 | 150 | 5/8" | 3/8" | 1/2" | 15° | 16 | 7,49 |
| 10-AS125 | 5" | 125 | 6" | 152 | 128 | 180 | 5/8" | 3/8" | 1/2" | 15° | 16 | 9,54 |
| 10-AS150 | 6" | 150 | 6" | 152 | 152 | 209 | 5/8" | 3/8" | 1/2" | 15° | 16 | 12,80 |
| 10-AS200 | 8" | 200 | 6" | 152 | 194 | 260 | 5/8" | 3/8" | 1/2" | 15° | 16 | 17,30 |
| 10-AS250 | 10" | 250 | 8" | 203 | 250 | 320 | 5/8" | 1/2" | 3/4" | 15° | 16 | 25,55 |
| 10-AS300 | 12" | 300 | 8" | 203 | 300 | 367 | 3/4" | 1/2" | 3/4" | 15° | 16 | 31,35 |
| 10-AS350 | 14" | 350 | 8" | 203 | 320 | 408 | 3/4" | 1/2" | 3/4" | 15° | 8 | 40,50 |
| 10-AS400 | 16" | 400 | 8" | 203 | 372 | 472 | 3/4" | 1/2" | 3/4" | 15° | 8 | 47,50 |
| 10-AS450 | 18" | 450 | 8" | 203 | 415 | 522 | 3/4" | 1/2" | 3/4" | 15° | 8 | 59,40 |
| 10-AS500 | 20" | 500 | 8" | 203 | 454 | 570 | 3/4" | 1/2" | 3/4" | 15° | 8 | 67,90 |
| 10-AS600 | 24" | 600 | 10" | 254 | 580 | 690 | 3/4" | 1/2" | 3/4" | 15° | 8 | 86,00 |
| 10-AS700 | 28" | 700 | 10" | 254 | 680 | 800 | 3/4" | 1/2" | 3/4" | 15° | 8 | 105,00 |
| 10-AS800 | 32" | 800 | 10" | 254 | - | - | 1" | - | - | 15° | 6 | 180,00 |
| 10-AS900 | 36" | 900 | 10" | 254 | - | - | 1" | - | - | 15° | 6 | 250,00 |
| 10-AS1000 | 40" | 1000 | 10" | 254 | - | - | 1" | - | - | 15° | 6 | 300,00 |
DATI RIFERITI ALLA TEMPERATURA DI 21°C
SINGLE WAVE RUBBER COMPENSATOR
